Compréhension fondamentale des relais
Un relais est un dispositif de commutation automatique qui utilise un petit signal de courant pour contrôler un circuit à courant élevé. Dans l'automatisation industrielle, les appareils électroménagers, les systèmes électriques et les équipements de communication, les relais servent à la fois de « pont » et de « gardien ». Ils peuvent amplifier les signaux, isoler les circuits et réaliser des fonctions de contrôle complexes grâce à des combinaisons logiques.
Parmi les nombreuses catégories de relais, les relais électromécaniques (EMR) et les relais statiques (SSR) sont les deux types les plus répandus. Bien que leurs objectifs fonctionnels soient similaires (les deux « contrôlent la commutation des circuits de sortie via des signaux de commande côté entrée »), leurs principes de fonctionnement et leurs structures internes sont fondamentalement différents. Cela entraîne des variations en termes de durée de vie, de vitesse de réponse, de fiabilité et de scénarios d'application appropriés. Comprendre ces différences aide les ingénieurs à faire des choix optimaux en fonction des exigences du projet.
Principes de fonctionnement des relais électromagnétiques et des relais statiques
Relais électromagnétique (EMR)

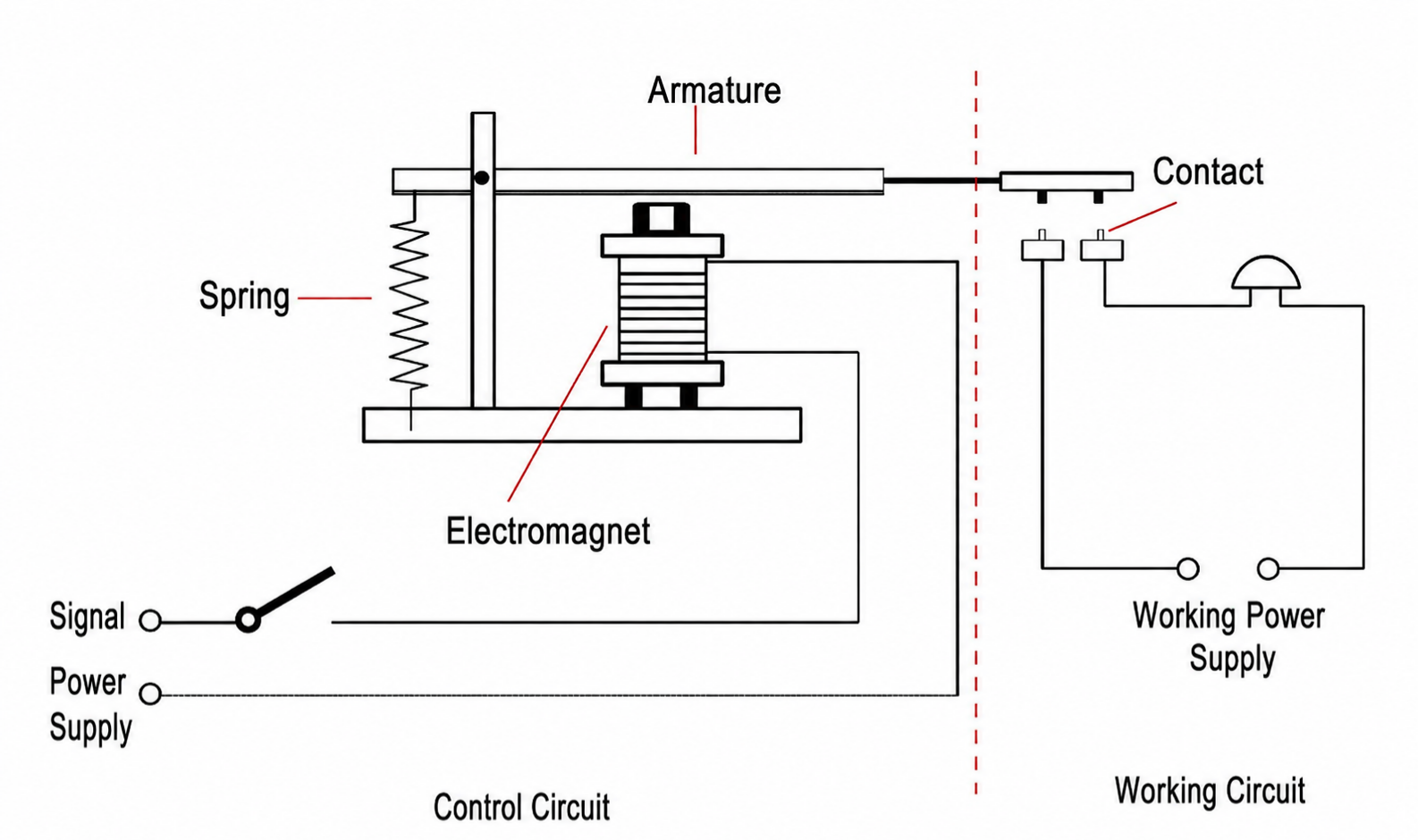

L'histoire des relais électromagnétiques remonte au développement de la technologie télégraphique au XIXe siècle. Leur fonctionnement est basé sur l'induction électromagnétique : lorsque la bobine côté commande est alimentée, elle génère un champ magnétique qui attire l'armature, provoquant la fermeture ou l'ouverture des contacts mécaniques et contrôlant ainsi le circuit de charge.
Caractéristiques :
- Contient des pièces physiques mobiles (contacts et armature).
- Le processus de contrôle ressemble à un « interrupteur physique », avec des états marche/arrêt intuitifs et clairs.
- Soumis à des problèmes d'usure mécanique, d'arc et de rebond de contact.
Relais statique (SSR)

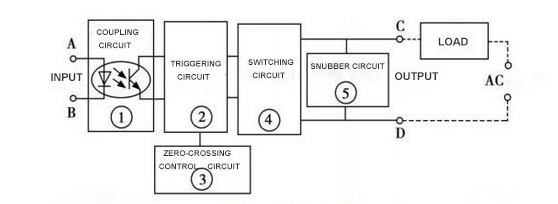

Les relais statiques sont un nouveau type de relais apparu au cours des dernières décennies avec le développement des dispositifs à semi-conducteurs de puissance. Ils ne contiennent aucun contact mécanique en interne et sont généralement composés de composants tels que des optocoupleurs, des thyristors (SCR), des triacs, des MOSFET ou des IGBT. Le signal de commande à l'extrémité d'entrée est optiquement isolé et amène ensuite les dispositifs à semi-conducteurs de puissance à s'allumer ou à s'éteindre, contrôlant ainsi le circuit de charge.
Caractéristiques :
- Aucun composant mécanique ; la commutation est réalisée grâce à des éléments électroniques.
- Vitesse de commutation élevée (généralement au niveau de la milliseconde ou même de la microseconde).
- Fonctionnement silencieux, sans arc ni usure mécanique.
- Présente une chute de tension directe et un courant de fuite mineur.
Performances clés et différences caractéristiques
Les variations de performances des relais déterminent souvent directement leur valeur d'application. Les principales distinctions comprennent :
Vitesse de commutation
Les relais électromagnétiques, contraints par un fonctionnement mécanique, commutent généralement en 5 à 20 millisecondes. Les relais statiques, entièrement contrôlés par des composants électroniques, atteignent des temps de réponse inférieurs à 1 milliseconde, ce qui les rend adaptés au contrôle haute fréquence.
Durée de vie et fiabilité
La durée de vie du DME dépend de la durabilité du contact. Alors que l'endurance mécanique peut atteindre des millions de cycles, l'endurance électrique culmine souvent à des centaines de milliers de cycles, avec une dégradation significative sous des conditions de courant élevé ou de commutations fréquentes. Les relais statiques ne présentent aucune usure mécanique et offrent en théorie une durée de vie quasi infinie. Ils peuvent fonctionner de manière stable à long terme tant que les composants électroniques restent intacts.
Bruit et interférence électromagnétique
Les EMR produisent un « clic » lors de la commutation, et les arcs électriques entre les contacts peuvent provoquer des interférences électromagnétiques. Les relais statiques fonctionnent de manière totalement silencieuse, sans arc, ce qui les rend particulièrement adaptés aux équipements médicaux, de laboratoire et de communication sensibles au bruit.
Consommation d'énergie et production de chaleur
Les EMR consomment de l'énergie lors de la mise sous tension de la bobine, mais la chute de tension aux bornes des contacts est extrêmement faible une fois conducteurs, ce qui entraîne une consommation d'énergie supplémentaire négligeable dans la section de charge. Les relais statiques génèrent une chaleur notable en raison de leur chute de tension de conduction lorsque le courant de charge augmente, ce qui nécessite une conception de dissipation thermique supplémentaire.
Isolement et sécurité
Les EMR ne présentent pratiquement aucun courant de fuite lorsque les contacts sont ouverts, offrant ainsi une excellente isolation. Les relais statiques ont généralement un faible courant de fuite à l'état désactivé, ce qui nécessite une attention particulière pour les applications exigeant « zéro fuite » (par exemple, instruments de mesure, équipements médicaux).
Scénarios d'application et considérations de sélection
La sélection des relais dépend du type de charge, de la fréquence de contrôle, de l'environnement d'exploitation et des contraintes budgétaires.
Scénarios appropriés pour les relais électromagnétiques
Contrôle basse fréquence : Charges traditionnelles telles que l’éclairage, les radiateurs et les moteurs.
Surtensions de courant élevées : Les contacts EMR résistent mieux aux courants d’appel.
Contraintes budgétaires : Les DME offrent un faible coût avec une maintenance et un remplacement faciles.
Scénarios appropriés pour les relais statiques
Contrôle haute fréquence : Commutation rapide dans les lignes de production automatisées.
Environnements sensibles au bruit : Hôpitaux, laboratoires, instruments de précision.
Des conditions difficiles : Les relais statiques offrent une plus grande fiabilité dans les environnements à fortes vibrations ou à forte humidité.
Tendance vers une utilisation hybride
Les ingénieurs combinent souvent les EMR et les SSR au sein des systèmes. Par exemple, les SSR gèrent une commutation rapide à haute fréquence tandis que les EMR assurent l'isolation finale ou la déconnexion d'urgence du circuit. Cette approche prolonge la durée de vie tout en réduisant les coûts.
Comparaison des tests de durée de vie et de fiabilité
La durée de vie est une mesure essentielle dans les applications d'ingénierie de relais. Les données expérimentales illustrent :
- Un EMR typique atteint 100 000 cycles électriques au courant nominal, s'étendant jusqu'à 500 000 cycles dans des conditions de charge légère.
- Dans des conditions identiques, un relais statique peut facilement supporter des dizaines de millions d'opérations de commutation, sa durée de vie étant largement déterminée par la capacité de tenue en tension et la dissipation thermique de ses composants semi-conducteurs.
De plus, les SSR surpassent généralement les EMR dans les environnements difficiles. Par exemple, dans des scénarios d'humidité élevée ou de vibrations élevées, les contacts EMR peuvent s'oxyder, rebondir ou même se gripper, tandis que les relais statiques ne sont pas affectés par les facteurs mécaniques.
Tendances de développement futures
Avec l’essor de la fabrication intelligente, de l’Internet des objets et des nouvelles énergies, la demande de relais évolue dans de nouvelles directions :
Contrôle haute fréquence : Alors que les équipements d'automatisation s'appuient de plus en plus sur un contrôle à grande vitesse, la part de marché des relais statiques continuera de croître.
Haute puissance et optimisation thermique : Les progrès de la technologie des semi-conducteurs réduiront progressivement les pertes de conduction dans les nouveaux relais statiques, réduisant ainsi le recours à la dissipation thermique.
Relais intelligents : Les futurs relais pourraient intégrer des capacités de surveillance de l'état, d'autoprotection et de communication à distance, évoluant vers des « modules intelligents ».
Relais hybrides : Combinant la capacité de transport de courant élevée de l'EMR avec les performances de commutation à grande vitesse du SSR, des relais hybrides sont développés par un nombre croissant de fabricants.
Tableau de comparaison – Relais électromagnétiques et relais statiques
| Aspect | Relais électromagnétique (EMR) | Relais statique (SSR) |
|---|---|---|
| Principe de fonctionnement | La bobine électromagnétique entraîne les contacts mécaniques | Allumer/éteindre les appareils à semi-conducteurs |
| Vitesse de commutation | 5 – 20 ms | < 1 ms |
| Durée de vie | Usure mécanique, ~10⁴ – 10⁶ cycles | Presque infini, limité uniquement par la durée de vie des semi-conducteurs |
| Bruit | « clic » audible | Complètement silencieux |
| Arcs et interférences | Arcing et EMI présents | Pas d'arc, faibles interférences |
| Puissance et chaleur | La bobine consomme de l'énergie ; les contacts ont une très faible chute | Chute de tension de conduction ; nécessite une dissipation thermique |
| Courant de fuite | Presque nul une fois ouvert | Un petit courant de fuite existe |
| Coût | Coût initial inférieur ; entretien facile | Plus élevé dès le départ ; nécessite une conception thermique |
| Applications typiques | Scénarios basse fréquence, fortes pointes et sensibles aux coûts | Scénarios à haute fréquence, silencieux, difficiles ou à long terme |
Foire aux questions
Q1 : Un DME et un SSR peuvent-ils être directement échangés ?
Non, pas simplement. Leurs exigences en matière d'entraînement (bobine ou entrée DC/AC), leurs caractéristiques de sortie (contact mécanique ou chute de tension du semi-conducteur) et la compatibilité de charge (AC/DC universelle ou éventuellement restreinte) diffèrent. Avant de remplacer, vérifiez soigneusement la tension d'entrée, la capacité de courant de sortie, le type de charge (résistive, inductive, capacitive) et les conditions de dissipation thermique.
Q2 : Quel est l'avantage de la fonction « passage à zéro » dans un relais statique ?
L'activation du passage à zéro (courant dans les relais statiques CA) commute la sortie à proximité du point de passage à zéro de la tension CA, réduisant considérablement le courant d'appel et les interférences électromagnétiques. Il est idéal pour les charges résistives (par exemple les radiateurs). Pour les charges inductives, le passage par zéro peut entraîner des problèmes de contrôle de phase ; un SSR à activation aléatoire doit être utilisé à la place.
Q3 : Les contacts EMR sont susceptibles de brûler. Comment prolonger la durée de vie électrique ?
Plusieurs mesures sont utiles : ① Ajoutez un amortisseur RC ou une varistance à travers la charge pour supprimer les arcs ; ② Réduisez la valeur nominale du contact (par exemple, utilisez un contact de 10 A pour seulement 5 A) ; ③ Évitez les commutations fréquentes sous charge ; ④ Pour les charges inductives telles que les moteurs, installez des dispositifs d'extinction d'arc supplémentaires.
Q4 : Les relais statiques génèrent une chaleur importante. Comment concevoir correctement la dissipation de la chaleur ?
Génération de chaleur SSR ≈ chute de tension directe × courant de charge. Sélectionnez un dissipateur thermique approprié en fonction de la résistance thermique indiquée dans la fiche technique ; ajoutez un ventilateur ou un refroidissement à air forcé si nécessaire. Appliquez de la graisse thermique et assurez une bonne circulation de l'air autour du dissipateur thermique. Pour un fonctionnement continu à pleine charge, il est conseillé de réduire le courant nominal entre 60 et 80 %.
Q5 : Pour les applications nécessitant plusieurs contacts (par exemple, DPDT), dois-je utiliser un DME ?
Traditionnellement, les DME offrent plusieurs configurations de contacts (DPDT, 3PDT, etc.), alors que la plupart des SSR sont des SPST. Cependant, vous pouvez combiner plusieurs SSR ou utiliser des modules SSR multicanaux spécialisés pour obtenir des fonctions similaires, même si le coût et la taille augmentent. Si un seul appareil doit gérer plusieurs chemins de commutation, un DME reste le choix le plus pratique.
