Présentation du produit

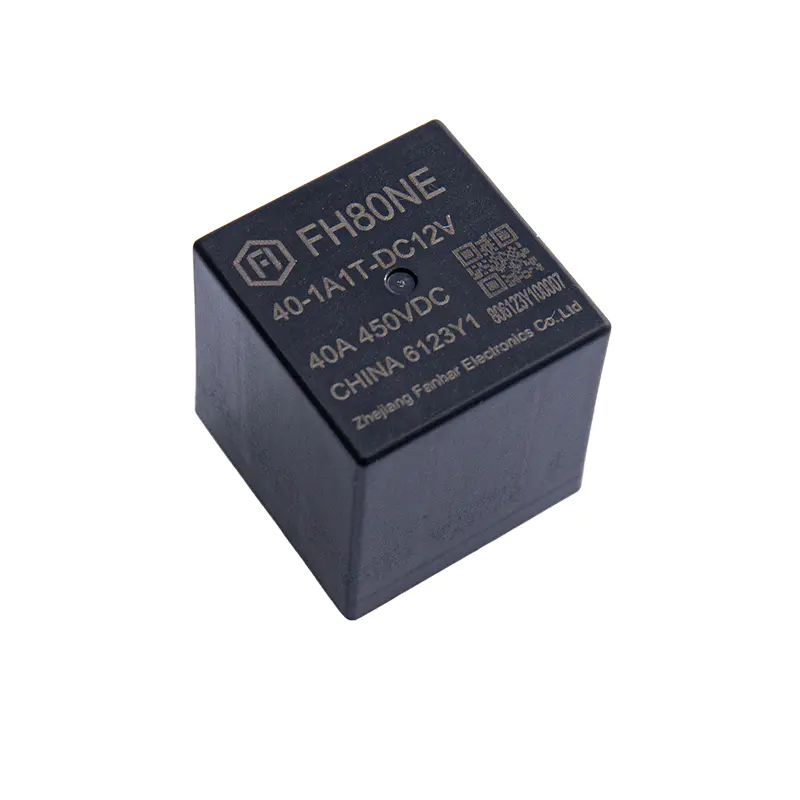

Le FH80NE-40 est un relais CC haute tension 40 A conçu pour les systèmes haute tension des véhicules à énergie nouvelle. Il est principalement destiné aux applications de relais de précharge et de relais de chauffage. Le produit offre une capacité de transport de courant continu de 40 A à 85 °C, une charge nominale de 40 A 450 V CC et une tension de commutation maximale allant jusqu'à 750 V CC. Il prend également en charge une capacité de courant élevé de courte durée, ce qui le rend adapté aux scénarios de montage sur PCB avec des exigences élevées en matière de fiabilité, de capacité de tenue diélectrique et d'encombrement.
Le product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

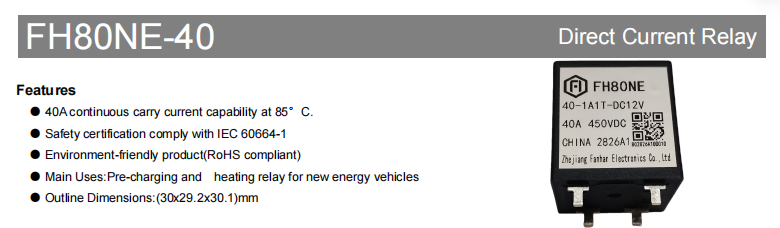

Relais CC haute tension FH80NE-40 40A 450VCC Le FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Voir le produit → Contexte des applications industrielles
Avec le développement des plateformes haute tension dans les véhicules à énergies nouvelles, les circuits de précharge et les circuits de gestion thermique ont des exigences de plus en plus élevées en matière de relais :
Relais de précharge : Au moment de la mise sous tension, la résistance de précharge limite le courant de charge du condensateur du bus pour empêcher les contacts du relais principal de se souder en raison du courant d'appel. Une fois la précharge terminée, le relais principal se ferme et le relais de précharge s'ouvre. Le FH80NE-40 a une capacité de transport de courant continu de 40 A et une capacité de courant élevé de courte durée, ce qui le rend approprié comme composant de contrôle dans les circuits de précharge.
Relais de chauffage : Des scénarios tels que la gestion thermique des batteries et les chauffages PTC dans les véhicules à énergie nouvelle nécessitent des relais CC haute tension pour contrôler l'activation/désactivation des circuits de chauffage. La charge nominale de 450 V CC du FH80NE-40, sa tension de commutation maximale de 750 V CC et le matériau de contact AgSnO₂ peuvent répondre aux exigences de commutation fiables des circuits de chauffage haute tension.
Montage sur circuit imprimé : Le produit utilise une structure de bornes PCB, ce qui facilite son intégration dans des unités de contrôle électroniques telles que BMS, PDU et boîtiers de distribution d'énergie haute tension. Il convient au placement et au soudage automatisés.
Performances de base et avantages clés
Forte capacité de charge et de commutation
Le FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Le FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Cette capacité lui permet de gérer les conditions d'appel et de courant élevé instantané dans les circuits de précharge et de chauffage, ce qui le rend adapté aux scénarios de montage sur PCB dans les systèmes CC haute tension des véhicules à énergie nouvelle.
Réponse rapide et longue durée de vie
Le FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
En termes de vie :
- Durée de vie mécanique : 1×10⁵ opérations
- Durée de vie électrique (charge résistive) :450VDC / 40A : 1×10³ ops,450VDC / 10A : 1×10⁴ ops
Lors de la sélection réelle, la durée de vie doit être évaluée en fonction du courant de charge, de la tension et de la fréquence de commutation pour garantir que les exigences de fonctionnement à long terme du système sont respectées.
Excellentes performances d’isolation et de tenue diélectrique
Le FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Résistance d'isolation (initiale) : 1 000 MΩ (500 VDC)
- Rigidité diélectrique (initiale) : Entre contacts ouverts : 2000VAC / 1min, Entre bobine et contacts : 3000VAC / 1min
Le product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Matériau de contact avancé et faible résistance de contact
Le FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Le initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spécifications des bobines et conception économe en énergie
Le FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Tension nominale | Tension de fonctionnement VCC | Tension de libération VCC | Courant nominal (± 10 %) | Résistance de la bobine (±10 %) | Puissance nominale | Tension maximale (tenue de courte durée) |
|---|---|---|---|---|---|---|
| C.C 6 V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | C.C 7,2 V |
| C.C 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | C.C 10,8 V | |
| C.C 12 V | ≤9.00 | ≥1,2 | 250mA | 48Ω | C.C 14,4 V | |
| C.C 24 V | ≤18.00 | ≥2,4 | 125mA | 192Ω | C.C 28,8 V | |
| C.C 48 V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | C.C 57,6 V |
Remarque : Pour éviter la surchauffe et l'épuisement, la tension appliquée à la bobine ne doit pas dépasser la tension de maintien maximale pendant une période prolongée. La tension maximale est la tension la plus élevée que le relais peut supporter pendant une courte période.
Adaptabilité environnementale et performances mécaniques
Le FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Aperçu des spécifications techniques
| Article | Paramètre |
|---|---|
| Formulaire de contact | 1A (1 contact normalement ouvert) |
| Matériel de contact | AgSnO₂ |
| Résistance des contacts | ≤5 mΩ (6 V CC 20 A) |
| Courant nominal | 40A |
| Charge nominale (résistive) | 40A 450VDC |
| Tension de commutation maximale | 750 V CC |
| Courant de coupure maximum | 50A (450VDC, ≥1 opération) |
| Capacité de commutation maximale | 22500VA |
| Résistance d'isolation | 1000 MΩ |
| Rigidité diélectrique (initiale) | Entre contacts ouverts : 2000VAC/1min ; entre bobine et contacts : 3000VAC/1min |
| Temps de fonctionnement | ≤30 ms (à tension nominale) |
| Temps de sortie | ≤10 ms (à tension nominale) |
| Durée de vie mécanique | 1×10⁵ opérations |
| Durée de vie électrique | Commutation : 1 × 103 ops (450 VDC, 40 A) Commutation : 1 × 104 ops (450 VDC, 10 A) Commutation : 4 × 103 ops (650 VDC, 12 A) Fabrication : 7,5 × 104 ops (450 V CC, 35 A) Fabrication : 5 × 104 ops (750VDC, 40A) |
| Capacité de charge actuelle | 40A 60A:30 minutes 80A : 60 s 160A : 5 s 240A:3s 400A : 0,6 s |
| Température ambiante | <-40°C à 85°C |
| Humidité | 5% à 85% HR |
| Poids | Env. 55g |
| Dimensions du contour | 30 × 29,2 × 30,1 mm |
| Structure des terminaux | Borne PCB |
Remarque : Les données ci-dessus sont des valeurs initiales. La spécification est pour référence seulement. Les spécifications sont sujettes à changement sans préavis.
Dimensions, câblage et disposition du PCB
Le FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Approbations de sécurité et conformité
- Conforme aux exigences de sécurité CEI 60664-1.
- Produit conforme RoHS.
- Certifications UL/C-UL, TUV et CQC en attente.
- Valeur nominale approuvée : commutation résistive 40A 450VDC 1000ops (1×10³ opérations) à 85°C.
- Le specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Scénarios d'application typiques
Précharge des véhicules à énergies nouvelles : Capacité de transport de courant continu de 40 A (85 °C), tenue de courte durée de 80 A/60 s, 160 A/5 s, 240 A/3 s et 400 A/0,6 s, adaptée au contrôle marche/arrêt dans les circuits de précharge.
Chauffage des véhicules à énergie nouvelle : Charge nominale 40A 450VDC, tension de commutation maximale 750VDC, adaptée aux circuits de chauffage haute tension tels que le chauffage PTC.
Gestion thermique de la batterie / Contrôle du chauffage PTC : Température de fonctionnement -40°C à 85°C, contacts AgSnO₂, adapté aux environnements hautes et basses températures dans les véhicules.
Autres scénarios de montage sur PCB : Le côté charge a une polarité (1 , 2-), le côté bobine n'a pas de polarité (5, 6), conditions de soudure 260°C ± 5°C / 3–5s.
La sélection spécifique doit être confirmée en fonction de la charge réelle, de la tension de la bobine, des exigences de durée de vie et du statut de certification.
Précautions d'installation et d'utilisation
Ne laissez pas tomber le produit et ne le soumettez pas à des impacts externes, afin de conserver les paramètres de performance initiaux.
Température de soudage pour les bornes de sortie de charge en cuivre : 260°C ± 5°C, temps de soudage 3–5 s.
Le load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Le coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Ce relais est un modèle conçu sur mesure. Les exemples fournis sont à titre de référence uniquement. Pour une sélection détaillée, veuillez contacter Zhejiang Fanhar Electronics Co., Ltd.
Le specification is for reference only. Specifications are subject to change without notice.
Foire aux questions
Q1 : Quelles sont les principales utilisations du FH80NE-40 ?
Il est principalement utilisé pour les relais de précharge et les relais de chauffage des véhicules à énergie nouvelle, et peut également être utilisé dans des scénarios de montage sur PCB tels que la gestion thermique de la batterie, le contrôle du chauffage PTC, le BMS/PDU et les boucles de contrôle CC haute tension.
Q2 : Quelle est la charge nominale et la capacité de commutation maximale du FH80NE-40 ?
Charge nominale : 40A 450VDC (charge résistive) ; capacité de commutation maximale : 22 500 VA.
Q3 : Quelles sont les capacités de transport de courant continu et de courte durée ?
Il a une capacité de transport de courant continu de 40 A à 85 °C. Capacité de transport de courant de courte durée : 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4 : Quelles sont la tension de commutation maximale et le courant de coupure maximal ?
Tension de commutation maximale : 750 V CC ; Courant de coupure maximum : 50A (450VDC, ≥1 opération).
Q5 : Quels sont le formulaire de contact, le matériau de contact et la résistance de contact ?
Formulaire de contact : 1A normalement ouvert ; matériau de contact : AgSnO₂ ; résistance de contact initiale : ≤5 mΩ (6VDC 20A).
Q6 : La personnalisation est-elle prise en charge ? Comment commander ?
Formulaire de contact : 1A normalement ouvert ; matériau de contact : AgSnO₂ ; résistance de contact initiale : ≤5 mΩ (6VDC 20A).
Résumé
Le FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Pour les dernières spécifications, certificats de certification, exemples d'assistance ou recommandations de sélection personnalisées, veuillez contacter Zhejiang Fanhar Electronics Co., Ltd.
