Que sont les relais statiques et comment fonctionnent-ils ?

Relais statiques (SSR) sont des composants essentiels des systèmes de contrôle électrique modernes. Que vous gériez une maison intelligente, supervisiez l'automatisation industrielle ou conceviez des systèmes économes en énergie, la compréhension des relais statiques peut améliorer considérablement l'efficacité et la fiabilité de vos circuits.

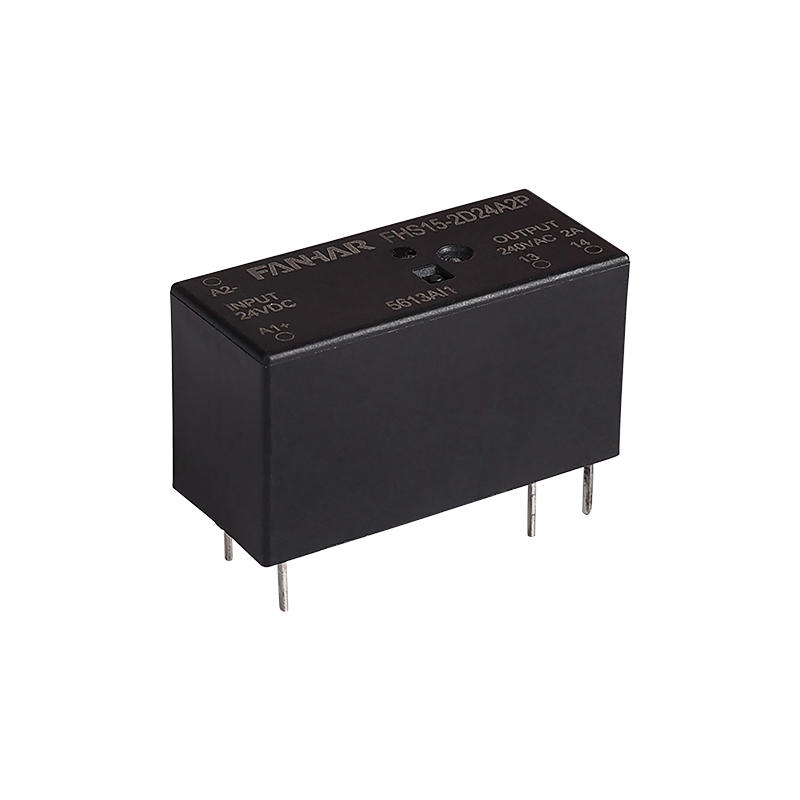

Qu'est-ce qu'un relais statique ?

Un relais statique (SSR) est un dispositif de commutation électronique qui utilise des composants semi-conducteurs pour remplir les fonctions d'un relais électrique. Contrairement aux relais électromécaniques traditionnels, qui s'appuient sur des pièces mobiles pour ouvrir et fermer les contacts, les relais statiques utilisent des matériaux semi-conducteurs comme le silicium pour commuter l'alimentation. Cela permet aux relais statiques de fonctionner plus rapidement, de durer plus longtemps et de fonctionner de manière plus fiable dans diverses conditions.

Dans un relais typique, lorsqu'un courant traverse la bobine, il crée un champ magnétique qui attire un interrupteur pour établir ou rompre une connexion. Cependant, les relais statiques éliminent le besoin de pièces mobiles, optant plutôt pour des opto-isolateurs, des thyristors, des triacs ou d'autres semi-conducteurs pour accomplir cette tâche.

Principe de fonctionnement des relais statiques

Le fonctionnement des relais statiques s'articule autour de la manipulation contrôlée des signaux électriques par des semi-conducteurs. Vous trouverez ci-dessous une répartition des éléments clés impliqués dans l’opération :

1. Côté entrée : Le côté entrée d'un SSR est généralement contrôlé par un signal basse tension (par exemple, 3-32 V CC), qui est utilisé pour déclencher le relais. Ce courant d'entrée active un optocoupleur ou une diode électroluminescente (LED), qui envoie ensuite un signal électrique au côté sortie du relais.

2. Opto-isolateur : L'opto-isolateur isole le circuit de commande d'entrée du côté haute tension, garantissant qu'aucun bruit électrique ou surtension n'affecte les circuits de commande sensibles. Il transmet le signal via la lumière, qui active les composants semi-conducteurs du côté sortie.

3. Côté sortie : Une fois que le signal traverse l'opto-isolateur, il atteint un interrupteur à semi-conducteur, tel qu'un triac ou un thyristor. Ces composants sont chargés d'allumer ou d'éteindre le circuit haute tension, fournissant ainsi le contrôle nécessaire pour la charge connectée.

4. Contrôle de charge : Le relais allume ou éteint la charge, en fonction de l'état des composants semi-conducteurs. Les relais statiques peuvent contrôler des charges CA ou CC, selon le type de semi-conducteur utilisé.

Types de relais statiques

Il existe différents types de SSR, chacun étant conçu pour servir des applications spécifiques. Les principales distinctions proviennent du type de charge qu'ils contrôlent (AC ou DC) et des composants utilisés dans leur construction.

Chaque type offre des avantages uniques dans différents environnements. Par exemple, les relais statiques à passage par zéro réduisent le bruit électrique lors de la commutation, ce qui les rend idéaux pour les applications sensibles.

Avantages des relais statiques par rapport aux relais électromécaniques

1. Aucune pièce mobile : L'un des plus grands avantages des SSR est l'absence de composants mécaniques mobiles. Cette conception améliore la fiabilité, car il y a moins d’usure au fil du temps.

2. Commutation plus rapide : Les relais statiques peuvent s'allumer et s'éteindre beaucoup plus rapidement que les relais mécaniques traditionnels, permettant un contrôle à plus haute fréquence dans de nombreuses applications.

3. Durabilité : Sans l'usure physique que subissent les relais mécaniques, les relais statiques peuvent supporter des millions de cycles de fonctionnement sans panne.

4. Consommation d'énergie réduite : Étant donné que les relais statiques fonctionnent sans contacts physiques, ils consomment généralement moins d'énergie que leurs homologues mécaniques, ce qui les rend plus économes en énergie.

5. Compacte et léger : Les relais statiques sont généralement plus petits et plus légers que les relais traditionnels, ce qui les rend idéaux pour les applications où l'espace et le poids sont des facteurs critiques.

6. Fonctionnement silencieux : Contrairement aux relais mécaniques qui produisent des clics audibles lors de la commutation, les relais statiques fonctionnent silencieusement, contribuant à un environnement plus silencieux.

7. Tolérance haute tension : De nombreux relais statiques sont conçus pour gérer des charges haute tension, ce qui les rend adaptés aux systèmes industriels et électriques.

Demandes des relais statiques

La polyvalence des relais statiques leur permet d'être utilisés dans un large éventail d'applications, tant dans les produits de consommation que dans les systèmes industriels :

• Maisons intelligentes : Les SSR sont couramment utilisés pour contrôler les systèmes d'éclairage, les unités de chauffage et de climatisation dans les maisons intelligentes. Leur capacité à fournir un contrôle précis avec une consommation d’énergie minimale les rend idéales pour les systèmes économes en énergie.
• Nouvelle énergie photovoltaïque : Dans les systèmes d'énergie solaire, les SSR contrôlent le flux d'énergie des panneaux solaires vers les systèmes de stockage ou le réseau. Leur fiabilité dans les applications haute tension est essentielle dans la technologie des onduleurs solaires.
• Piles de chargement : Les SSR sont utilisés dans les stations de recharge de véhicules électriques pour contrôler le transfert d'énergie du réseau vers le véhicule, garantissant ainsi un fonctionnement fluide.
• Automatisation industrielle : Dans les milieux industriels, les SSR sont utilisés pour contrôler les moteurs, les éléments chauffants et d'autres équipements. Leur capacité à gérer des charges élevées et une commutation rapide les rend indispensables dans les systèmes d’automatisation industrielle.
• Compteurs intelligents : Les SSR sont utilisés dans les systèmes de comptage intelligents pour réguler la distribution d'énergie et garantir une mesure précise de l'énergie.

Comparaison des relais statiques avec d'autres types de relais

Lorsque vous envisagez les options de relais pour un projet, il est essentiel de comparer les relais statiques avec leurs homologues électromécaniques et d'autres formes de relais à semi-conducteurs. Vous trouverez ci-dessous un tableau qui présente les différences :

Pourquoi choisir Fanhar ?

Zhejiang Fanhar Electronics Co., Ltd. est une entreprise nationale de haute technologie spécialisée dans le développement, la fabrication et la vente de divers types de relais, notamment des relais statiques (SSR). Engagée en faveur de l'innovation technologique, l'entreprise s'est imposée comme un acteur clé sur le marché mondial des relais. Leurs produits sont destinés à diverses industries, notamment les systèmes de maison intelligente, l'énergie photovoltaïque, les piles de recharge, le contrôle industriel, etc.

L'entreprise investit continuellement dans la recherche et le développement, garantissant que ses produits répondent aux normes les plus élevées de performance, de sécurité et d'efficacité énergétique. Zhejiang Fanhar Electronics dispose d'une équipe professionnelle de plus de 500 employés et exploite 30 lignes de production entièrement automatisées. Ils détiennent plus de 40 brevets nationaux et sont certifiés selon les normes de qualité internationales, notamment ISO9001, ISO14001 et ISO45001.

FAQ

1. Quelle est la principale différence entre un relais statique et un relais électromécanique ?
La principale différence est que les relais statiques utilisent des composants semi-conducteurs pour commuter des circuits sans pièces mobiles, tandis que les relais électromécaniques s'appuient sur un mouvement mécanique pour ouvrir ou fermer les contacts. Les relais statiques offrent des vitesses de commutation plus rapides, une durabilité plus élevée et un fonctionnement silencieux.

2. Les relais statiques peuvent-ils gérer à la fois des charges CA et CC ?
Oui, les relais statiques peuvent être conçus pour gérer à la fois des charges CA et CC. Les composants utilisés, tels que les triacs, les SCR ou les MOSFET, déterminent si le SSR convient aux applications CA ou CC.

3. Combien de temps durent généralement les relais statiques ?
Étant donné que les relais statiques ne comportent aucune pièce mécanique, ils ont généralement une durée de vie beaucoup plus longue que les relais électromécaniques, durant souvent des millions de cycles de commutation sans défaillance.

4. Les relais statiques sont-ils adaptés aux applications haute tension ?
Oui, de nombreux relais statiques sont conçus pour des applications haute tension, ce qui les rend idéaux pour une utilisation dans les systèmes de contrôle industriels, les réseaux intelligents et les systèmes d'énergie photovoltaïque.

5. Comment les relais statiques sont-ils utiles dans les applications économes en énergie ?
Les relais statiques sont économes en énergie car ils consomment moins d'énergie pour fonctionner que les relais électromécaniques, et leur commutation précise réduit le gaspillage d'énergie dans des systèmes tels que les maisons intelligentes et l'automatisation industrielle.
