Personnalisé Transformateur de détection de courant (CT) Fabricants

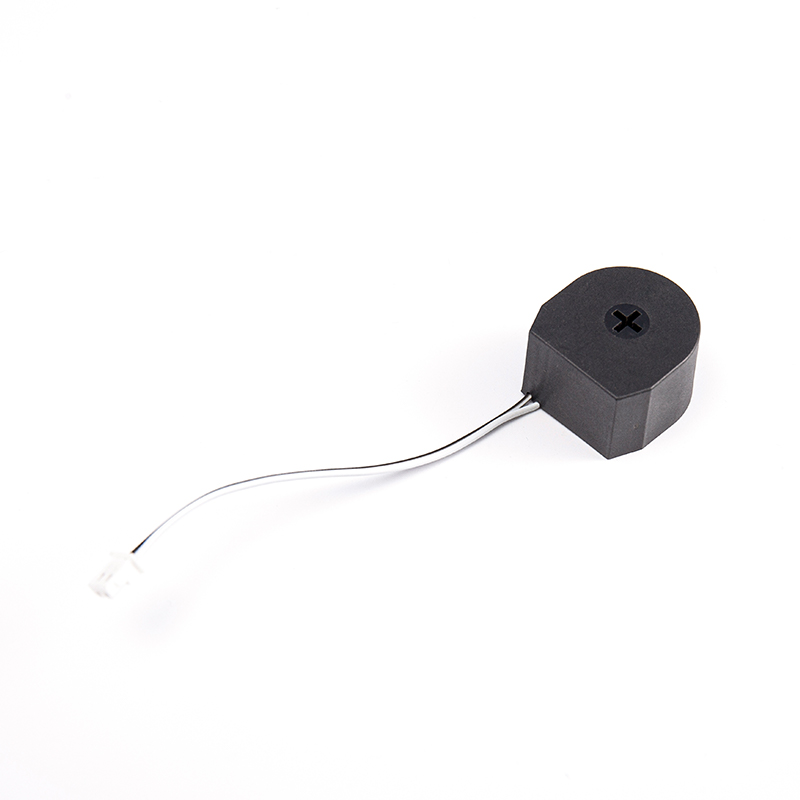

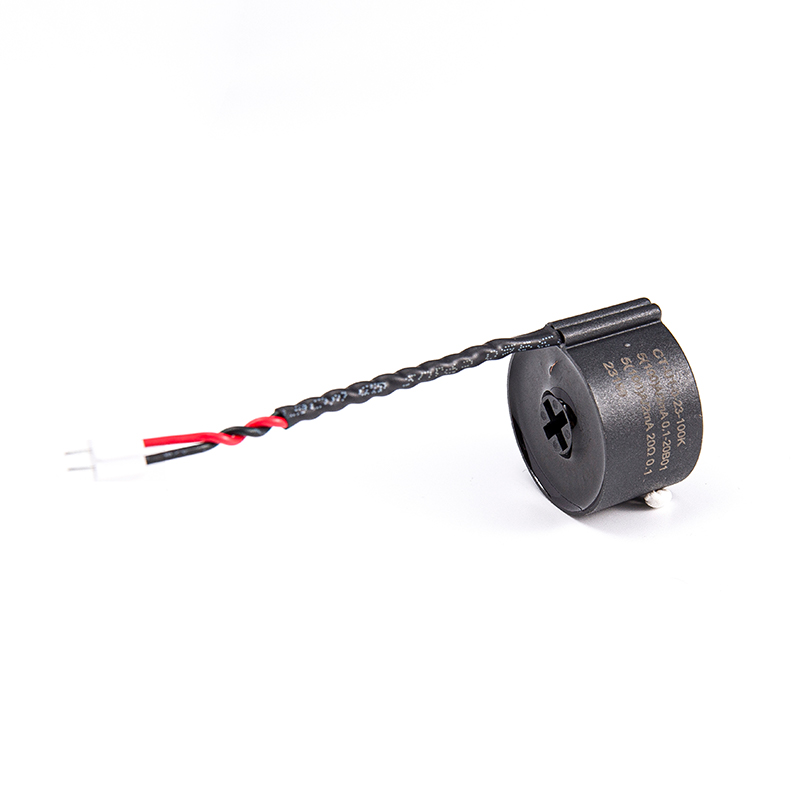

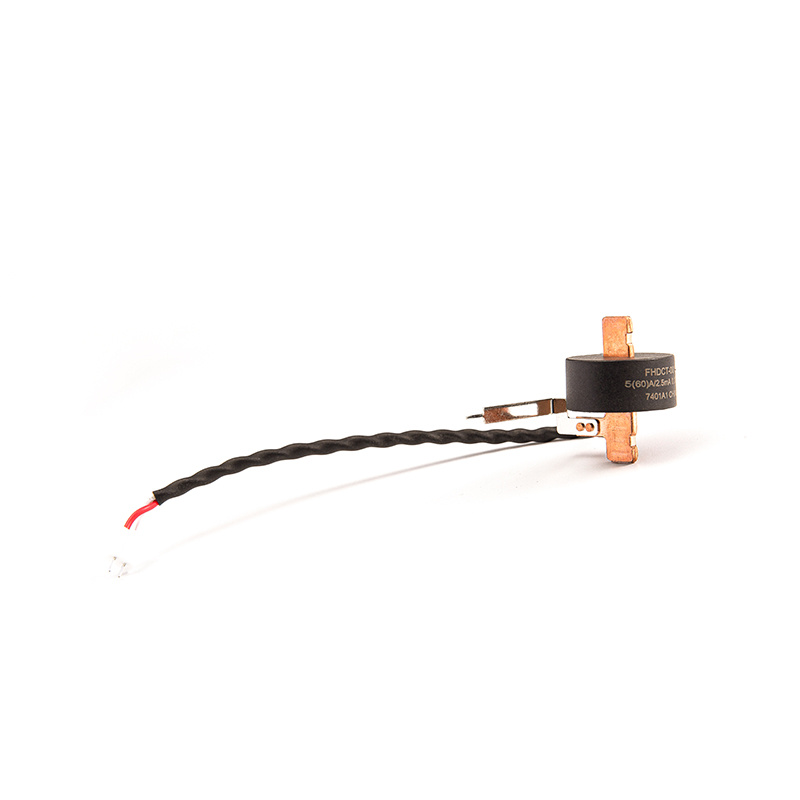

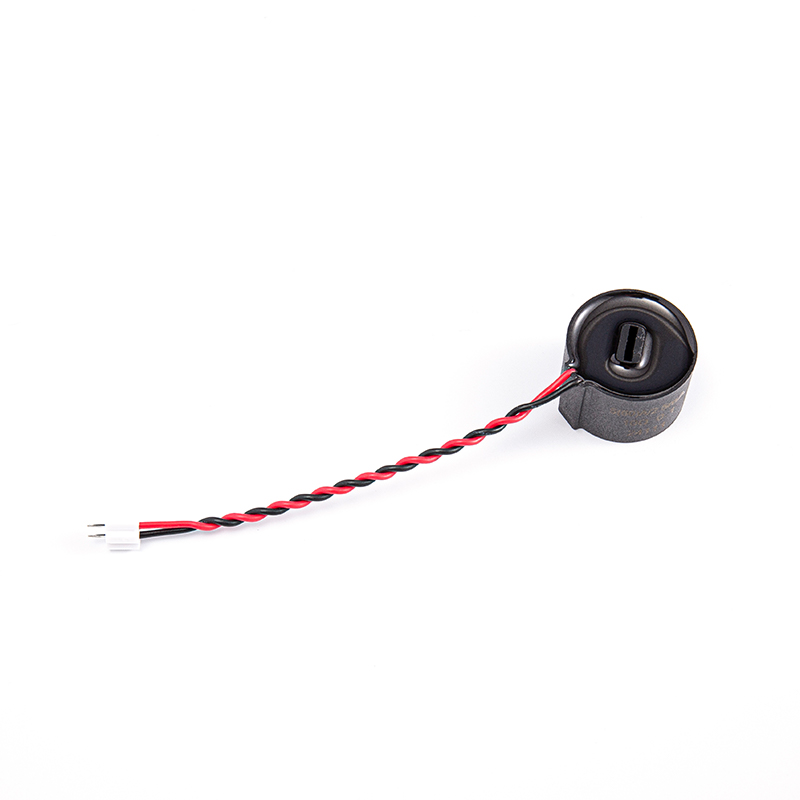

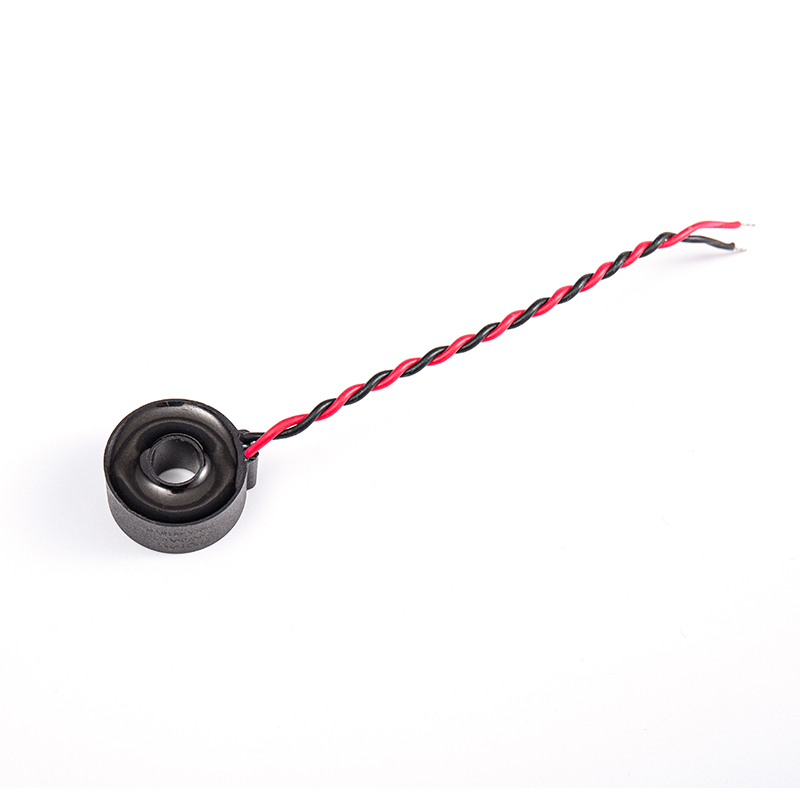

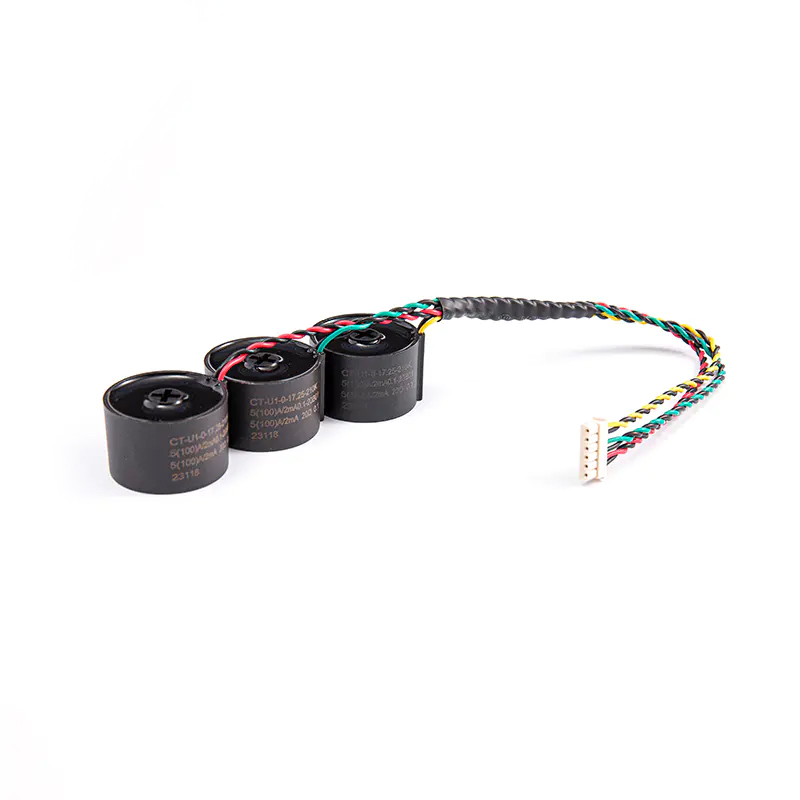

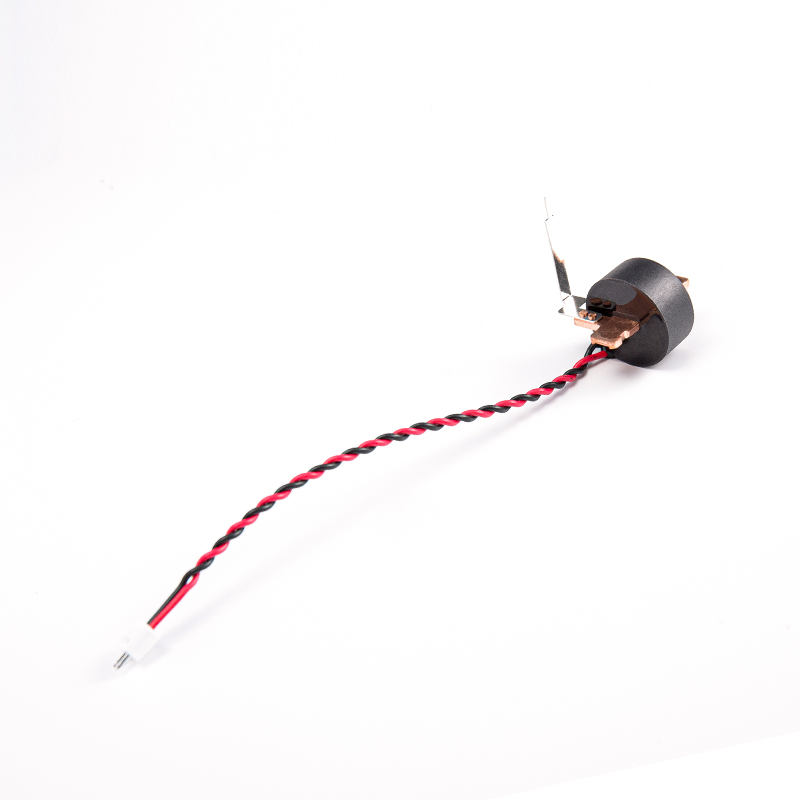

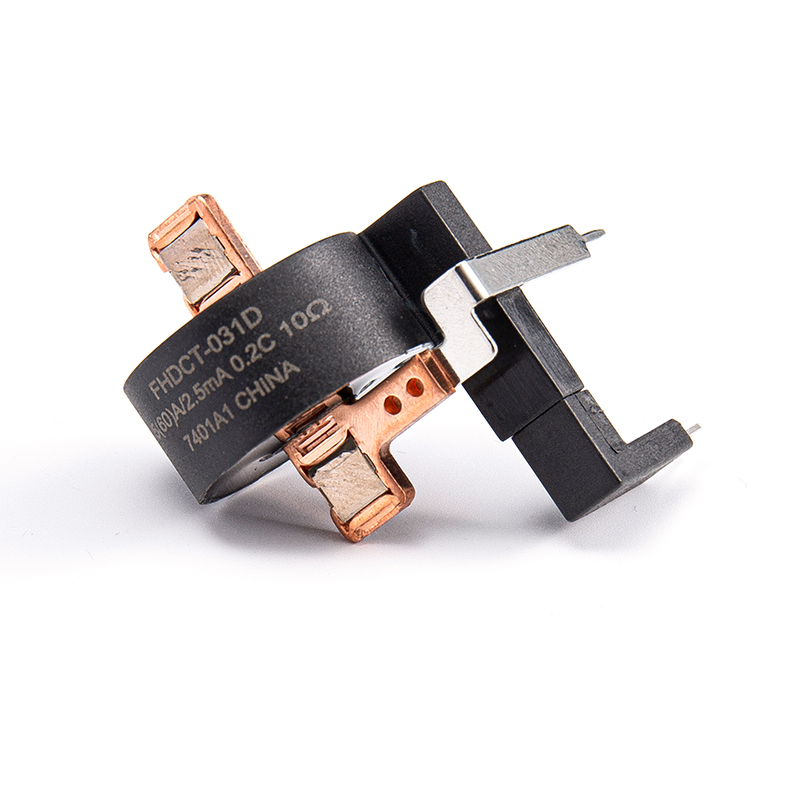

Le transformateur de courant (CT) est un appareil utilisé pour mesurer le courant alternatif. Il est largement utilisé dans les systèmes électriques pour assurer une surveillance sûre et précise du flux de courant. Il convertit le courant important du côté primaire en un petit courant du côté secondaire grâce au principe d'induction électromagnétique, ce qui est pratique pour la mesure, la protection et le contrôle. La fonction principale du transformateur de courant est de convertir le courant important en un petit courant proportionnellement afin qu'il puisse être mesuré à l'aide d'instruments électriques de spécifications uniformes. Il fournit non seulement la valeur de mesure du courant, mais joue également le rôle d'isolation électrique dans le système électrique pour empêcher la haute tension de nuire à l'équipement de mesure et au personnel. La conception structurelle du transformateur de courant accorde également une grande attention à l'aspect pratique et à la sécurité. Par exemple, le transformateur de courant traversant mesure le courant en faisant passer le fil à travers son trou central. Cette conception rend l'installation et la maintenance plus pratiques. La coque du transformateur de courant est généralement constituée de matériaux plastiques ou métalliques ayant de bonnes propriétés d'isolation et est marquée de couleurs évidentes pour indiquer son objectif et son importance.

À propos de nous
Zhejiang Fanhar Electronics Co., Ltd.

Zhejiang Fanhar Electronics Co., Ltd. est Usine chinoise de composants Usine de transformateurs de détection de courant et Transformateur de mesure de courant Fabricants, une entreprise nationale de haute technologie spécialisée dans la R&D, la fabrication et la vente de relais. Nos produits sont largement utilisés dans les systèmes de maison intelligente, les nouvelles énergies photovoltaïques, les bornes de recharge, les compteurs intelligents, le contrôle industriel et d'autres domaines.
Actuellement, nous disposons d'une équipe professionnelle de près de 500 employés et exploitons 30 lignes de production entièrement automatisées, avec 40 % de nos produits exportés vers plus de 20 pays dans le monde. Pour mieux servir nos clients et répondre aux demandes du marché, nous améliorons continuellement nos produits et nos technologies de fabrication, en investissant 6 à 8 % de notre chiffre d'affaires annuel dans la R&D et l'innovation.
Avec un fort accent sur l'innovation technologique, nous avons été reconnus comme entreprise nationale de haute technologie et centre de R&D provincial, détenant plus de 40 brevets nationaux. Nos produits ont obtenu des certifications internationales, notamment ISO9001, ISO14001 et ISO45001, ainsi que des certifications UL, TUV et CQC faisant autorité, conformément aux directives européennes ROHS/REACH.
Maintenant un taux de satisfaction de livraison de 98 %, nos produits servent des leaders mondiaux de l'industrie tels que Huawei, Bull et Eaton dans les applications de maison intelligente, de contrôle industriel, de nouvelles énergies et de compteurs électriques. À l'avenir, Fanhar Electronics continuera d'étendre sa capacité de production et d'approfondir sa présence sur le marché des nouvelles énergies, s'efforçant de devenir un fournisseur dans l'industrie des relais. Nous offrons Transformateur de courant de protection à vendre.

Certificat d'honneur
  • ZL 2018 2 0494989.X Structure de connexion entre une carte poussoir et un ressort mobile dans un relais
  • ZL 2018 2 1136911.7 faible génération de chaleur et structure d'armature de relais électromagnétique longue durée
  • ZL 2018 2 1246154.9 Structure de rotation de l'armature du relais électromagnétique
  • ZL 2018 2 1264750.X Structure des bornes du relais électromagnétique
  • ZL 2019 2 0010814.1 A système électromagnétique de relais à accrochage magnétique encliquetable
Actualités
CT Connaissances industrielles

Maîtriser la détection et la protection du courant : une plongée approfondie dans le transformateur de courant et le transformateur de capteur de courant

Dans les systèmes électriques modernes, des maisons intelligentes à l'automatisation industrielle et aux énergies renouvelables, une mesure précise du courant et une protection fiable ne sont pas négociables. Les héros méconnus derrière ces fonctions sont des appareils de précision comme le Transformateur de courant et ses variantes spécialisées. Comprendre leurs rôles distincts aide les ingénieurs et les spécialistes des achats à prendre des décisions éclairées qui améliorent la sécurité, l'efficacité et la longévité du système.

1. Concepts fondamentaux : définir les composants de base

Bien que souvent utilisé de manière interchangeable, Transformateur de courant (CT), Transformateur de capteur de courant , Transformateur de mesure de courant , et Relais de protection TC servir des objectifs uniques. Une norme Transformateur de courant réduit les courants primaires élevés à des niveaux sûrs et mesurables. Le Transformateur de capteur de courant intègre le conditionnement du signal pour une interface directe du microcontrôleur. Le Transformateur de mesure de courant donne la priorité à une grande précision sur une large plage de facturation et de surveillance. Enfin, le Relais de protection TC est conçu pour rester linéaire en cas de panne, garantissant ainsi le bon fonctionnement des relais de protection.

  • Transformateur de courant (CT): Détection à usage général, isolée galvaniquement.
  • Transformateur de capteur de courant: Electronique embarquée pour signaux amplifiés/sorties.
  • Transformateur de mesure de courant: Haute précision (classe 0,5, 0,2) pour les compteurs payants.
  • Relais de protection TC: Point de coude à saturation élevée, pour la détection des courts-circuits.

2. Critères de sélection : faire correspondre le bon CT à votre application

Choisir entre un Transformateur de courant et un Relais de protection TC dépend de la priorité de votre système : fidélité des mesures ou résilience aux pannes. Pour les systèmes de gestion de l'énergie, un Transformateur de mesure de courant avec une précision de 0,5% est idéal. A l'inverse, pour les relais de protection moteur ou les panneaux de protection du réseau, un Relais de protection TC avec une classe de précision 5P10 ou 5P20 est obligatoire pour éviter la saturation du cœur lors des surtensions.

2.1 Aperçu comparatif : TC de mesure et de protection

Le tableau ci-dessous met en évidence les différences critiques lors de la sélection entre un standard Transformateur de mesure de courant et un Relais de protection TC pour votre prochain projet.

Caractéristique Transformateur de mesure de courant Relais de protection TC
Objectif principal Facturation, analyse de la qualité de l'énergie Détection de défauts, déclenchement de relais
Classe de précision 0,2, 0,5, 1,0 5P10, 5P20, 10P10
Cote de charge Inférieur (2,5-15 VA) Plus élevé (15-30 VA)
Matériau de base Acier au silicium (μ élevé) Nickel-fer ou alliage avancé
Comportement de saturation Sujet à une saturation >120 % In Reste linéaire jusqu'à 20-30x In

3. Analyse technique approfondie : Transformateur de capteur de courant pour l'électronique moderne

Avec la prolifération de l'IoT et des appareils intelligents, le Transformateur de capteur de courant a évolué au-delà d’une simple bobine. Les variantes modernes intègrent des résistances de charge, des amplificateurs et même des interfaces analogique-numérique. Cette conception « prête pour les capteurs » réduit la complexité de la nomenclature des compteurs intelligents, des chargeurs de véhicules électriques et des contrôleurs industriels.

  • Types de sortie : sortie de tension (0-3,3 V, 0-5 V) ou alimentée en boucle 4-20 mA.
  • Réponse en fréquence : optimisée pour 50/60 Hz, mais types large bande jusqu'à 1 kHz disponibles.
  • Spécifications clés à vérifier : erreur d'angle de phase (critique pour la correction du facteur de puissance) et tension d'isolement (généralement 3 à 5 kV).
  • Conseil d'intégration : choisissez un Transformateur de capteur de courant avec blindage intégré pour rejeter les champs magnétiques externes dans les environnements denses en onduleur.

4. Objectif de l'application : Relais de protection TC en Nouvelles Energies et Contrôle Industriel

Dans les systèmes photovoltaïques et les piles de chargement, les défauts d'arc et les surintensités à la terre exigent un système robuste. Relais de protection TC . Contrairement aux TC standards, ces dispositifs maintiennent une linéarité jusqu'à 30 fois le courant nominal, garantissant ainsi que les relais de protection reçoivent des signaux précis lors des courts-circuits. Pour les centres de contrôle de moteurs (MCC), l'association d'un Relais de protection TC avec des relais de surcharge thermique empêche les déclenchements intempestifs tout en garantissant un fonctionnement sans faille.

  • Boîtes de combinaison photovoltaïque : Utilisez des TC de classe 5P10 pour la surveillance du courant de chaîne et la détection du courant résiduel sensible au courant continu.
  • Piles de chargement : Les TC double cœur (mesurant les enroulements de protection dans un seul noyau) permettent d'économiser de l'espace et de réduire les coûts.
  • Compteurs intelligents : Exiger un transformateur de mesure de courant avec classe 0,2S pour comptage bidirectionnel (export/import solaire).

5. Installation et meilleures pratiques : éviter les pièges courants du CT

Même une haute qualité Transformateur de courant échouera s’il est mal installé. Respectez toujours les règles du secondaire en circuit ouvert : ne laissez jamais un secondaire de TC ouvert pendant que le courant primaire circule : des tensions élevées dangereuses peuvent se produire. Pour Relais de protection TC installations, vérifiez que la tension du point de coude (Vk) est au moins 2 fois la tension maximale du relais dans des conditions de défaut. Utilisez des blocs de court-circuit pour une déconnexion en toute sécurité.

  • Polarité : Noter P1/P2 (primaire) et S1/S2 (secondaire). Une polarité inversée entraîne des lectures de puissance incorrectes.
  • Correspondance des charges : Dépassement de la cote VA d'un Transformateur de mesure de courant augmente l'erreur de rapport de 0,5 % à 2 %.
  • Longueur du câble : Pour les câbles secondaires > 10 mètres, augmentez le calibre du fil pour maintenir la résistance de boucle < 25 % de la charge nominale.

FAQ : vos principales questions sur les transformateurs de courant, les TC de protection et les capteurs de mesure

1. Quelle est la différence entre un Transformateur de mesure de courant et un Relais de protection TC ?

A Transformateur de mesure de courant est optimisé pour une haute précision (0,2 à 1,0 %) aux courants de fonctionnement normaux, généralement jusqu'à 120 % du courant primaire nominal. Il utilise des noyaux à faible saturation et convient à la mesure de l'énergie et à la surveillance de la puissance. En revanche, un Relais de protection TC est conçu pour maintenir la linéarité dans des conditions de défaut (jusqu'à 20 à 30 fois le courant nominal) avec des classes de précision telles que 5P10 ou 10P20. Son noyau a un point de saturation plus élevé, garantissant que les relais fonctionnent correctement sans distorsion. L'utilisation d'un TC de mesure pour la protection peut entraîner une saturation du noyau et un non-fonctionnement du relais lors de courts-circuits.

2. Comment sélectionner le bon Transformateur de capteur de courant pour un projet de microcontrôleur (par exemple Arduino ou STM32) ?

Pour une interface directe avec le microcontrôleur, choisissez un Transformateur de capteur de courant avec conditionnement de signal intégré. Recherchez des modèles de sortie de tension (0-3,3 V ou 0-5 V) qui correspondent à votre référence ADC. Paramètres clés : rapport de rotation (par exemple 1 000 : 1), sensibilité de sortie (mV/A) et erreur de phase (<1 °). Vous pouvez également sélectionner un TC standard plus une résistance de charge externe et un circuit amplificateur opérationnel. Pour plus de précision, utilisez un TC avec une charge de précision intégrée et un amplificateur de sortie rail à rail. De nombreuses conceptions incluent également un décalage CC (par exemple, 2,5 V pour la détection de courant bipolaire).

3. Pourquoi mon Transformateur de courant lire un courant nul ou faible après l'installation ?

Les causes courantes incluent : (1) Circuit secondaire ouvert – ne laissez jamais le secondaire déchargé ; placez toujours une résistance de charge ou un bloc de court-circuit. (2) Serrage incorrect du noyau : les TC à noyau divisé doivent s'enclencher complètement pour se fermer ; la saleté ou le désalignement réduisent l’accouplement. (3) Mauvaise polarité du câblage – échangez les fils S1/S2. (4) Courant primaire insuffisant — Les TC ont un courant de démarrage minimum (généralement 0,5 à 1 % de la valeur nominale). (5) Charge secondaire trop élevée – réduisez la longueur du câble ou augmentez le calibre du fil. Utilisez un multimètre à pince pour vérifier que le courant primaire existe avant de dépanner le TC.

4. Un Relais de protection TC être utilisé pour la mesure de l'énergie ?

Techniquement, oui, mais ce n'est pas recommandé. Un Relais de protection TC sacrifie la linéarité à faible courant pour une tolérance élevée aux pannes. À des courants inférieurs à 5 à 10 % de la valeur nominale, son erreur peut dépasser 2 à 3 %, ce qui le rend impropre à une facturation précise de l'énergie ou à une analyse de puissance. À des fins de mesure, utilisez toujours un appareil dédié Transformateur de mesure de courant (Classe 0,5 ou 0,2). À l’inverse, un TC de mesure ne doit jamais être utilisé dans les circuits de protection : il saturera en cas de défaut, provoquant la défaillance des relais de protection.

5. Quelles certifications dois-je rechercher lors de la recherche d'un Transformateur de courant pour les marchés mondiaux ?

Pour des raisons de sécurité et de conformité, exigez les normes UL 2808 (États-Unis/Canada), CEI 61869-2 (norme internationale pour les TC) et TUV (Europe). Pour la conformité environnementale, exigez les déclarations RoHS et REACH. Dans les applications de recharge PV et EV, recherchez la norme UL 1741 ou CEI 62053 pour les TC de mesure. Pour Relais de protection TC , vérifiez les classes CEI 61869-2 (par exemple 5P10) et éventuellement VDE 0414. Des fabricants réputés fournissent également des certificats d'étalonnage ISO 17025. Demandez toujours des rapports de test pour l'erreur de rapport, le déphasage et la tension du point de coude.
