Comprendre les résistances shunt de courant : un guide complet sur la mesure précise du courant

Qu'est-ce qu'une résistance shunt de courant ?

A Résistance de shunt actuelle est un composant de précision à faible résistance conçu pour mesurer le courant électrique en produisant une petite chute de tension proportionnelle à ses bornes. Basées sur la loi d'Ohm (V = I × R), ces résistances convertissent le flux de courant en un signal de tension mesurable, permettant une surveillance précise du courant sans perturber de manière significative le fonctionnement du circuit.

Ces composants essentiels sont largement déployés dans l'électronique de puissance, les systèmes de gestion de batterie, l'automatisation industrielle et les applications automobiles où une détection précise du courant est essentielle pour l'optimisation des performances et la surveillance de la sécurité.

Caractéristiques clés des résistances shunt de courant

Principes de fonctionnement fondamentaux

Les résistances shunt de courant fonctionnent selon un principe simple mais élégant :

• Lorsqu'elle est placée en série avec une charge, la résistance génère une chute de tension proportionnelle au courant qui la traverse.
• Cette tension est mesurée à l'aide de circuits d'amplification à haute impédance ou de convertisseurs analogique-numérique
• Le courant mesuré est calculé à l'aide de la formule : I = V ÷ R, où la résistance reste constante
• Les valeurs de résistance typiques vont de micro-ohms à des dizaines de milliohms pour minimiser la perte de puissance

Paramètres de performances critiques

Sélection du approprié Résistance de shunt actuelle nécessite une évaluation minutieuse de plusieurs spécifications clés :

• Valeur de résistance : Généralement compris entre 0,1 mΩ et 100 mΩ, choisi en fonction du courant maximum et de la chute de tension acceptable
• Puissance nominale : Détermine la capacité de dissipation thermique, calculée en utilisant P = I² × R avec une marge de sécurité de 25 à 50 %
• Coefficient de température (TCR) : Mesure la stabilité de la résistance malgré les variations de température, avec des shunts haut de gamme offrant ±10 ppm/°C ou moins
• Tolérance : Indique le niveau de précision, allant de ±0,01 % pour les applications de laboratoire à ±1-5 % pour les applications générales.
• Chute de tension : Les valeurs standard incluent 50 mV, 75 mV ou 100 mV au courant nominal pour la compatibilité avec les instruments de mesure

Types de résistances shunt de courant

Shunt de courant de précision par rapport aux shunts standard

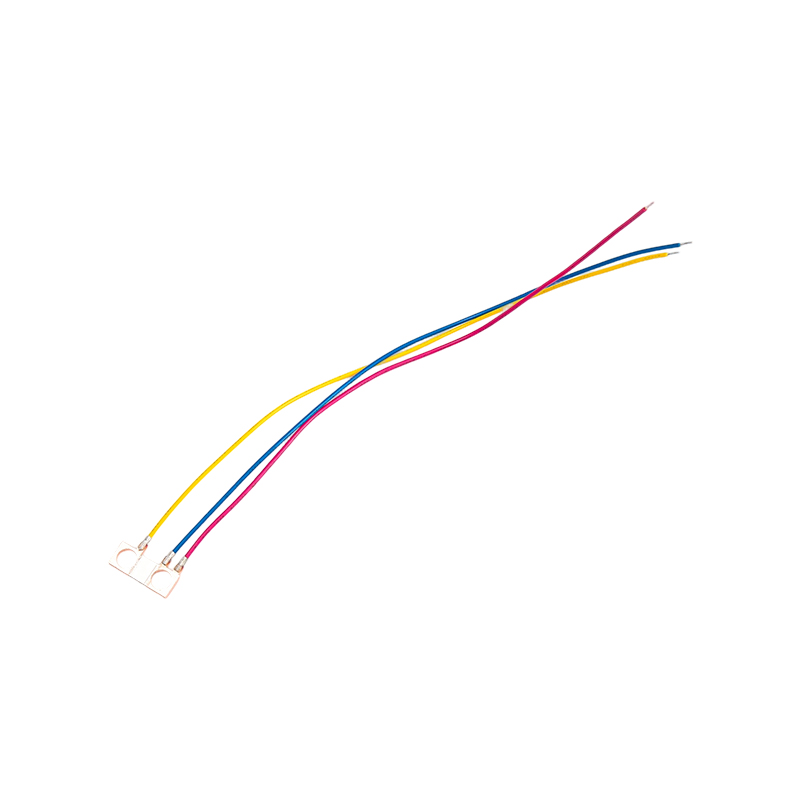

Shunt de courant de précision Les résistances représentent le niveau le plus élevé de technologie de détection de courant, conçues pour les applications exigeant une précision et une stabilité exceptionnelles. Ces composants spécialisés minimisent les erreurs de mesure grâce à des processus avancés de sélection des matériaux et de fabrication.

Les principaux différenciateurs des shunts de courant de précision comprennent :

• Les valeurs TCR ultra-faibles (souvent inférieures à ±10 ppm/°C) garantissent une dérive minimale entre les températures de fonctionnement
• Spécifications de tolérance strictes (±0,01 % à ±0,1 %) pour une répétabilité de mesure supérieure

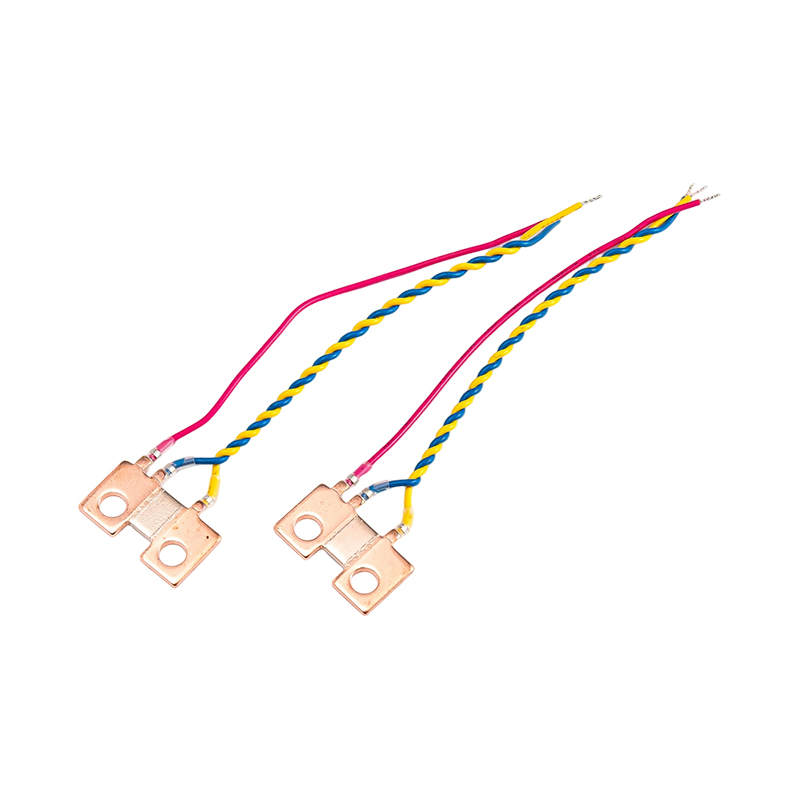

• Connexions Kelvin à quatre bornes qui éliminent les erreurs de résistance des câbles
• Stabilité à long terme avec des effets de vieillissement minimes sur des périodes de fonctionnement prolongées
• Performances supérieures dans les laboratoires d'étalonnage, les équipements de test et les systèmes de surveillance critiques

Configurations de résistance de shunt de courant continu

Résistances shunt de courant continu sont spécifiquement optimisés pour les applications à courant continu, avec des méthodes de construction qui répondent aux défis uniques de la mesure CC :

• Construction en alliage de manganin ou de Constantan fournissant un CEM thermique proche de zéro
• Conceptions montées sur panneau avec bornes robustes pour les environnements industriels
• Sortie standardisée de 75 mV au courant nominal pour une intégration transparente avec les compteurs analogiques
• Capacité de surcharge élevée (généralement 120 % du courant nominal pendant 2 heures)
• La température de fonctionnement varie de -40°C à 60°C pour des conditions industrielles difficiles.

Shunts électriques par technologie de construction

Shunts électriques sont fabriqués selon diverses technologies, chacune offrant des avantages distincts :

• Shunts en feuille métallique : Fournit une précision exceptionnelle avec un TCR aussi bas que ±5 ppm/°C, idéal pour les applications haute fréquence et de précision

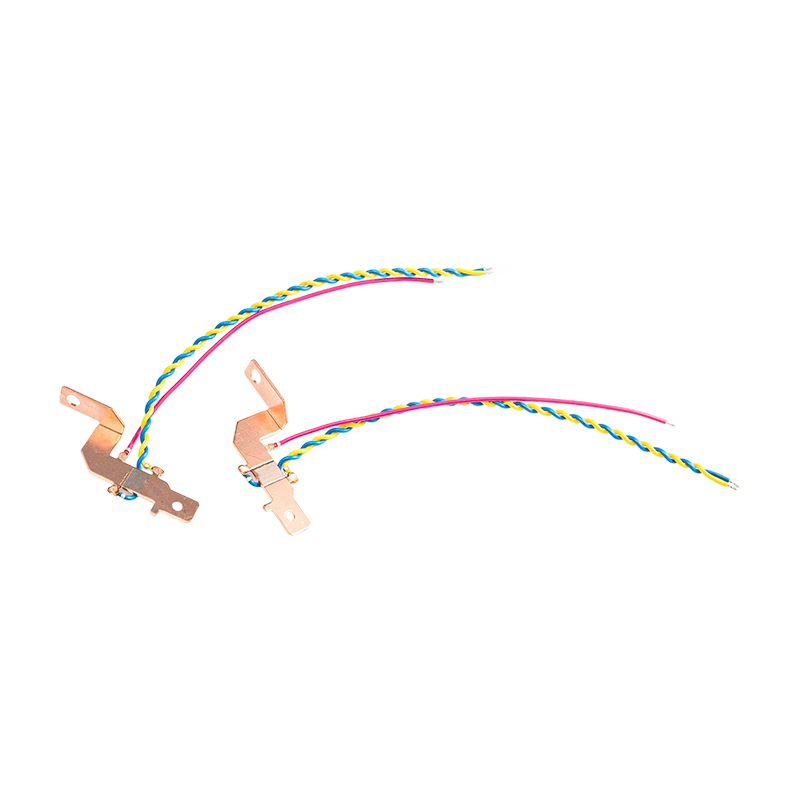

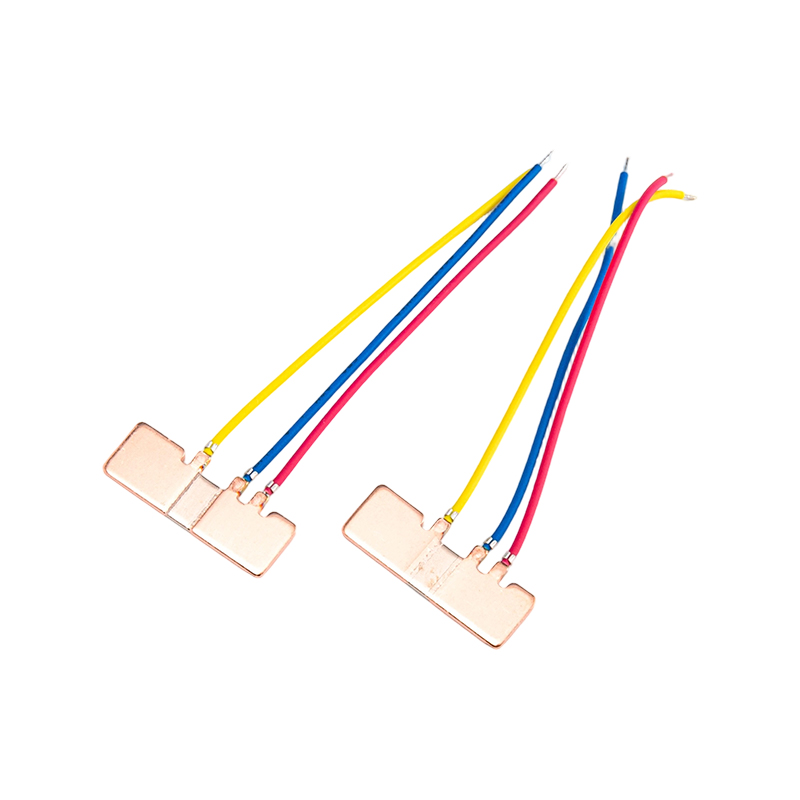

• Shunts à bandes/plaques métalliques : Offrent une excellente tenue en puissance et une capacité de courant de surtension pour les entraînements automobiles et industriels
• Shunts bobinés : Offrent une stabilité supérieure et une capacité de puissance élevée, mais avec une inductance plus élevée limitant les performances CA
• Shunts à couche épaisse : Solution économique pour les applications à grand volume avec des exigences de précision modérées

Applications dans tous les secteurs

Systèmes pour véhicules automobiles et électriques

Le secteur automobile représente l'un des marchés à la croissance la plus rapide pour Résistance de shunt actuelles , piloté par l’électrification des véhicules et des systèmes électroniques avancés. Les applications critiques incluent :

• Les systèmes de gestion de batterie (BMS) surveillent les courants de charge/décharge pour estimer l'état de charge
• Les chargeurs embarqués (OBC) fournissent un retour d'information pour le contrôle du courant et la protection contre les surcharges
• Commande du moteur de traction permettant une régulation précise du couple et de la vitesse
• Les convertisseurs DC-DC assurent une distribution efficace de l'énergie entre les sous-systèmes du véhicule
• Unités de distribution d'énergie haute tension nécessitant des composants qualifiés AEC-Q200

Électronique de puissance industrielle

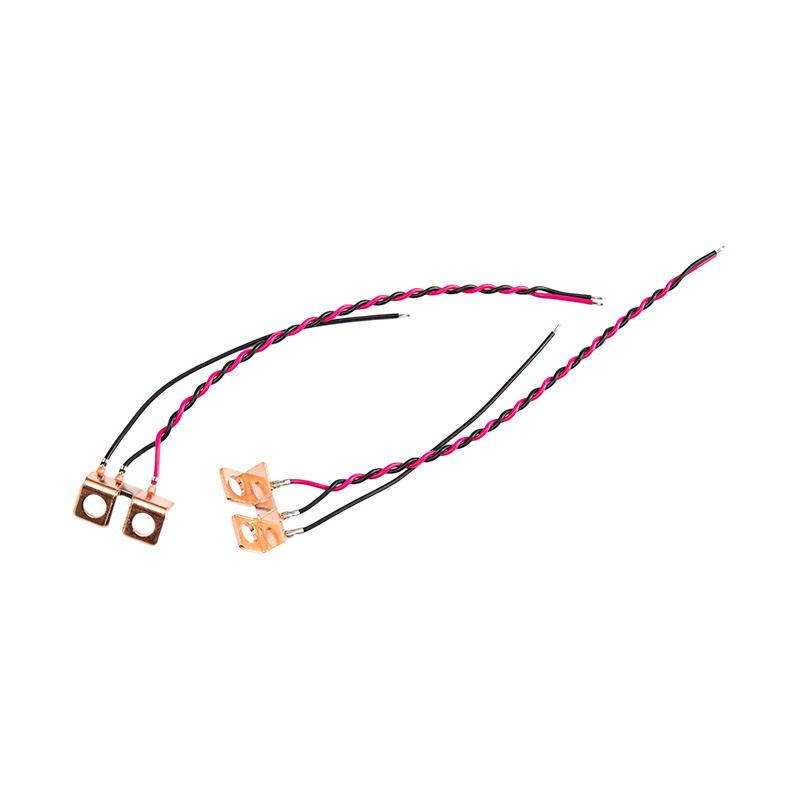

Exploitation des applications industrielles Shunt de courant de précisions pour :

• Systèmes d'entraînement de moteur nécessitant un retour de courant en temps réel pour le contrôle vectoriel
• Surveillance de l'alimentation électrique, assurant la régulation de la charge et la détection des défauts
• Servomoteurs exigeant une détection de courant de haute précision pour le contrôle de position
• Les systèmes de comptage d’énergie nécessitent une mesure précise de la consommation
• Les onduleurs d'énergie renouvelable suivent le flux de courant dans les systèmes solaires et éoliens

Electronique Grand Public et Télécommunications

Compacte Résistance de shunt actuelles activer des fonctionnalités avancées dans :

• La gestion de la batterie du smartphone garantit des cycles de charge sûrs
• Adaptateurs d'alimentation pour ordinateur portable surveillant le courant de sortie
• Stations de base 5G gérant la distribution d'énergie sur les amplificateurs RF
• L'équipement du centre de données suit la consommation d'énergie au niveau du serveur
• Appareils portables optimisant la durée de vie de la batterie grâce à une surveillance précise du courant

Considérations de conception et meilleures pratiques

Implémentation de la connexion Kelvin

Pour obtenir une précision maximale avec une faible résistance Résistance de shunt actuelles , la mise en œuvre de connexions Kelvin (4 fils) appropriées est essentielle. Cette technique sépare les chemins porteurs de courant des chemins de détection de tension, éliminant ainsi les erreurs causées par la résistance des câbles et des contacts.

Les directives de mise en œuvre comprennent :

• Acheminez les lignes de détection depuis les bords intérieurs des plages de résistance les plus proches de l'élément résistif.
• Maintenir une longueur et une dimension égales pour les traces de détection afin de garantir une mesure équilibrée
• Positionnez les amplificateurs de détection de courant aussi près que possible du shunt
• Évitez les vias dans les plots de dérivation pour éviter l'évacuation de la soudure et une résistance inégale
• Utiliser le routage différentiel par paire pour les lignes de détection afin de rejeter le bruit de mode commun

Stratégies de gestion thermique

Dissipation de puissance dans Résistances shunt de courant continu génère de la chaleur qui peut affecter la précision des mesures. Une gestion thermique efficace nécessite :

• Déclassement approprié : faire fonctionner les résistances en dessous des valeurs nominales maximales pour prolonger la durée de vie
• Zone de cuivre adéquate sur les PCB pour la propagation de la chaleur
• Prise en compte de la température ambiante et du débit d'air dans la conception du boîtier
• Sélection de matériaux à faible TCR pour minimiser la dérive induite par la température
• Utilisation de matériaux d'interface thermique lors du montage de shunts de type panneau

Détection côté haut et côté bas

Placement de Shunts électriques au sein des circuits affecte les performances du système :

Guide de sélection pour les ingénieurs

Calcul des exigences de résistance

Déterminer l'optimal Résistance de shunt actuelle la valeur implique d’équilibrer plusieurs facteurs :

• Chute de tension cible : généralement 50 à 100 mV pour la compatibilité avec les CAN et les compteurs standards
• Courant maximum : calculez R = V ÷ I pour déterminer la résistance requise
• Dissipation de puissance : vérifiez que P = I² × R reste dans les limites nominales avec une marge de sécurité
• Rapport signal/bruit : assurez-vous que la chute de tension dépasse le bruit de fond du système pour une mesure fiable

Critères de sélection des matériaux

La composition de l'alliage a un impact direct Shunt de courant de précision performances :

• Manganine : Préféré pour les applications de précision avec TCR ~±10-50 ppm/°C et une excellente stabilité à long terme
• Constantan : Offre une bonne stabilité avec un TCR modéré pour un usage industriel général
• Zéranine : Alliage avancé offrant un TCR ultra faible pour les exigences de précision les plus élevées

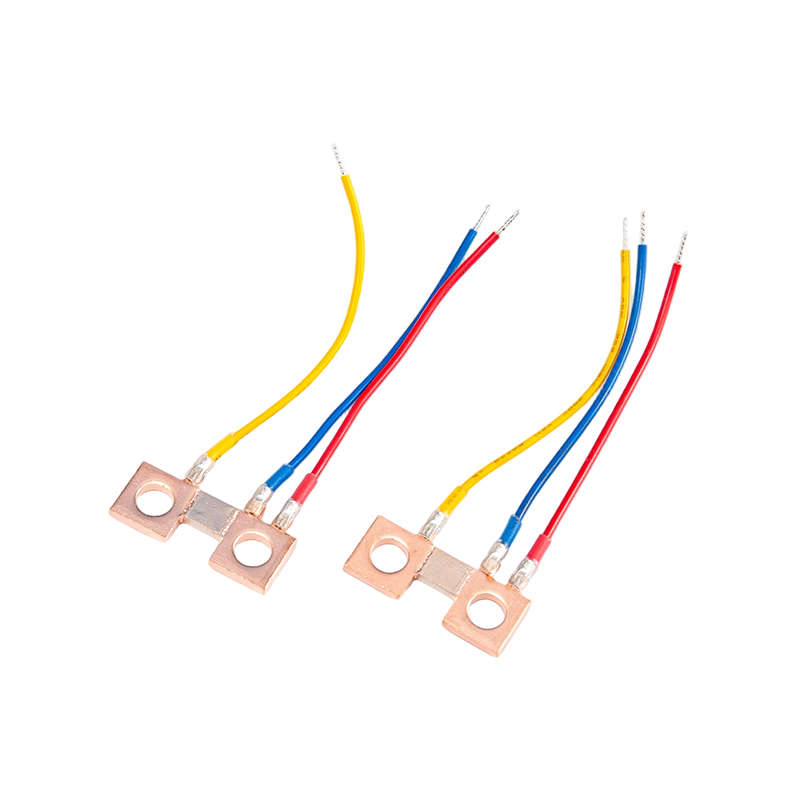

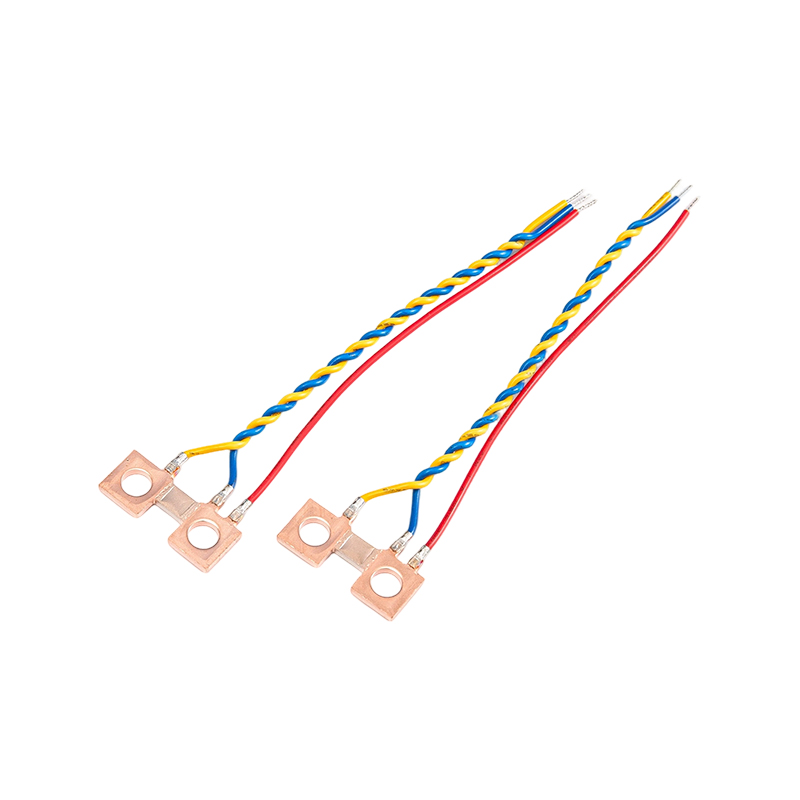

• Cuivre : Utilisé dans les applications à courant élevé où le coût est la principale préoccupation

FAQ

Quelle est la différence entre une résistance shunt de courant et une résistance de détection de courant ?

Bien que les termes soient souvent utilisés de manière interchangeable, ils impliquent généralement des cas d’utilisation différents. Résistances de détection de courant sont généralement des composants à faible résistance intégrés dans des circuits électroniques de surveillance et de contrôle, conçus avec une réponse en fréquence contrôlée pour les applications de précision. Résistances shunt de courant sont souvent associés à des mesures de courant plus élevé et peuvent être utilisés dans des applications de distribution d'énergie, d'instrumentation ou de mesure. Les deux s'appuient sur le même principe de la loi d'Ohm mais diffèrent par leur échelle, leur construction et leur environnement d'application.

Comment choisir la bonne valeur de résistance pour ma résistance shunt actuelle ?

Sélection du approprié resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Qu'est-ce que le TCR et pourquoi est-il important pour les résistances shunt de courant ?

Le TCR (Temperature Coefficient of Resistance) mesure l'ampleur de la variation de la résistance avec la température, exprimée en ppm/°C (parties par million par degré Celsius). Pour une résistance shunt avec un TCR de 100 ppm/°C et une résistance initiale de 100 Ω, un changement de température de 50°C provoque un décalage de résistance de 0,5 Ω. Cela a un impact direct sur la précision des mesures : un TCR plus élevé signifie une erreur plus grande à mesure que la température varie. Prime Shunt de courant de précisions offrent un TCR aussi bas que ±10 ppm/°C, essentiel pour les applications automobiles (-40°C à 125°C) et industrielles où les fluctuations de température sont importantes.

Qu'est-ce qu'une connexion Kelvin et quand dois-je l'utiliser ?

Une connexion Kelvin (4 fils) utilise quatre bornes : deux pour transporter le courant et deux bornes de détection dédiées pour la mesure de la tension. Cela élimine les erreurs de résistance de fil et de contact, qui peuvent introduire des erreurs de mesure de 10 à 15 % dans les configurations à 2 fils lors de la mesure de shunts de la gamme milliohm. Utilisez les connexions Kelvin pour tous Shunt de courant de précision applications, en particulier lorsque les valeurs de résistance sont inférieures à 10 mΩ ou lorsqu'une précision supérieure à 0,5 % est requise. La mise en œuvre implique le routage des lignes de détection depuis l'intérieur des plots de résistance et le maintien de longueurs de trace égales.

Comment les résistances shunt de courant se comparent-elles aux capteurs à effet Hall pour la mesure du courant ?

Résistance de shunt actuelles offrent une plus grande précision (en particulier en courant continu/basse fréquence), un coût inférieur et une réponse en fréquence plus large, mais génèrent de la chaleur (pertes I²R) et ne fournissent aucune isolation galvanique. Les capteurs à effet Hall offrent une isolation inhérente et une perte de puissance négligeable, mais ont une précision modérée affectée par les champs magnétiques externes, et un coût plus élevé. Pour les applications CC nécessitant une haute précision, comme les systèmes de gestion de batterie, les résistances shunt sont généralement préférées. Les capteurs à effet Hall sont préférés lorsque l'isolation est critique ou dans les applications à courant élevé où la dissipation thermique est un problème.

Quelles sont les chutes de tension standard pour les résistances shunt DC t ?

Norme de l'industrie Résistances shunt de courant continu produisent généralement 75 mV au courant nominal, bien que des variantes de 50 mV et 100 mV soient également courantes. Cette standardisation garantit la compatibilité avec les indicateurs de tableau analogiques et les instruments de mesure conçus pour ces plages de tension spécifiques. Par exemple, un shunt de 100 A/75 mV a une résistance de 0,00075 Ω, tandis qu'un shunt de 50 A/75 mV a une résistance de 0,0015 Ω. Lors de la sélection de shunts pour un équipement existant, vérifiez les exigences de tension à pleine échelle du compteur pour garantir une mise à l'échelle et une précision appropriées.

Les résistances shunt de courant peuvent-elles être utilisées dans les applications CA ?

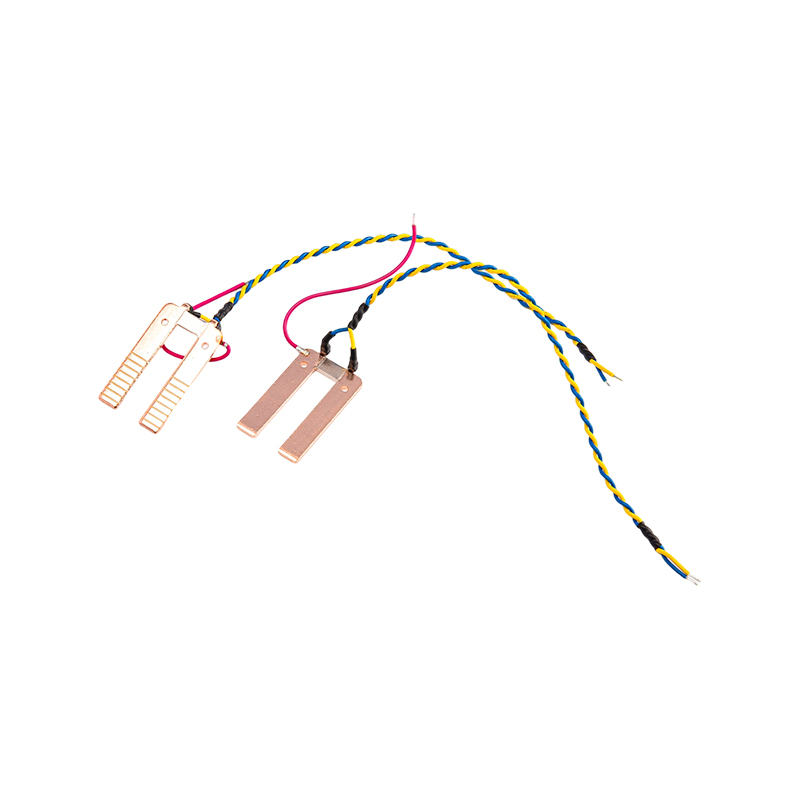

Oui, Résistance de shunt actuelles fonctionnent pour la mesure CA, mais les considérations diffèrent des applications CC. Les shunts bobinés présentent une inductance qui peut provoquer des déphasages et des erreurs de mesure à des fréquences plus élevées. Les shunts à feuille métallique ou à plaque métallique offrent une inductance plus faible et de meilleures performances CA. Pour les applications CA pur, les transformateurs de courant (TC) sont souvent préférés car ils assurent l'isolation et gèrent des courants élevés sans génération de chaleur. Cependant, pour les besoins en courant alternatif polarisé en courant continu ou dans une large plage de fréquences, les résistances shunt restent efficaces lorsqu'elles sont correctement spécifiées pour la réponse en fréquence.

Quelles sont les causes des erreurs de mesure des résistances de shunt de courant et comment puis-je les minimiser ?

Les principales sources d'erreur comprennent : la dérive thermique (minimisée par la sélection de matériaux à faible TCR), la résistance du fil (éliminée via des connexions Kelvin), les tensions thermoélectriques (réduites par une utilisation cohérente des matériaux et des gradients de température), les problèmes de disposition des circuits imprimés (résolus par un routage approprié des traces et le placement de l'amplificateur) et l'auto-échauffement (géré par la conception thermique et le déclassement). Des facteurs supplémentaires incluent la qualité de la soudure, la résistance de contact aux bornes et les interférences électromagnétiques. Le respect des directives de configuration du fabricant et la mise en œuvre d'une gestion thermique appropriée peuvent réduire l'erreur totale à moins de 0,1 % dans les applications de précision.

Quelles certifications dois-je rechercher pour les résistances shunt de courant automobiles ?

Pour les applications automobiles, recherchez Résistance de shunt actuelles avec la qualification AEC-Q200, la norme mondiale pour les tests de contrainte des composants passifs dans les environnements automobiles. D'autres certifications importantes incluent ISO9001 (gestion de la qualité), ISO14001 (environnement) et ISO45001 (santé et sécurité au travail). Pour les marchés internationaux, la reconnaissance UL, la certification TUV et la conformité aux directives européennes ROHS/REACH garantissent le respect de la réglementation. Ces certifications garantissent que les composants peuvent résister aux plages de températures automobiles (-40°C à 125°C), aux vibrations et aux exigences de fiabilité à long terme.

Comment puis-je calculer la puissance nominale nécessaire pour ma résistance shunt actuelle ?

Calculez la dissipation de puissance en utilisant P = I² × R, où I est le courant continu maximum et R est la résistance shunt. Appliquer une marge de sécurité de 25 à 50 % au-dessus de la puissance calculée. Par exemple, avec 20A via un shunt de 5mΩ : P = 20² × 0,005 = 2W. Sélectionnez une résistance nominale de 3 W ou plus. Tenez compte des courbes de déclassement : de nombreuses résistances doivent être déclassées au-dessus d'une température ambiante de 70 °C. Pour les applications pulsées, vérifiez la capacité d'impulsion de la résistance, car la gestion de la puissance de crête dépasse souvent les valeurs nominales continues. Consultez toujours les fiches techniques du fabricant pour connaître les exigences spécifiques en matière de déclassement.
