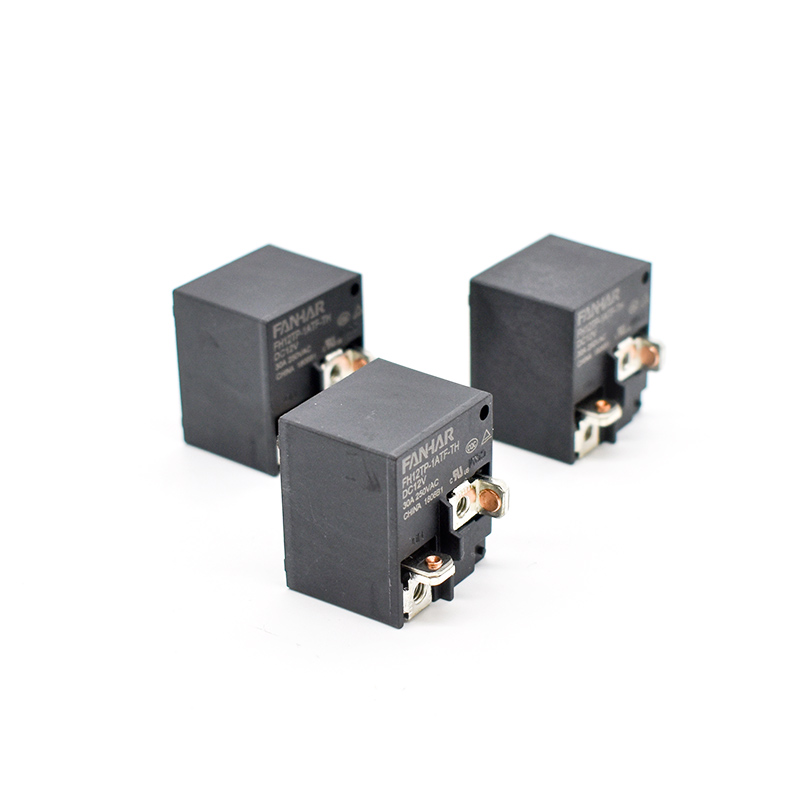

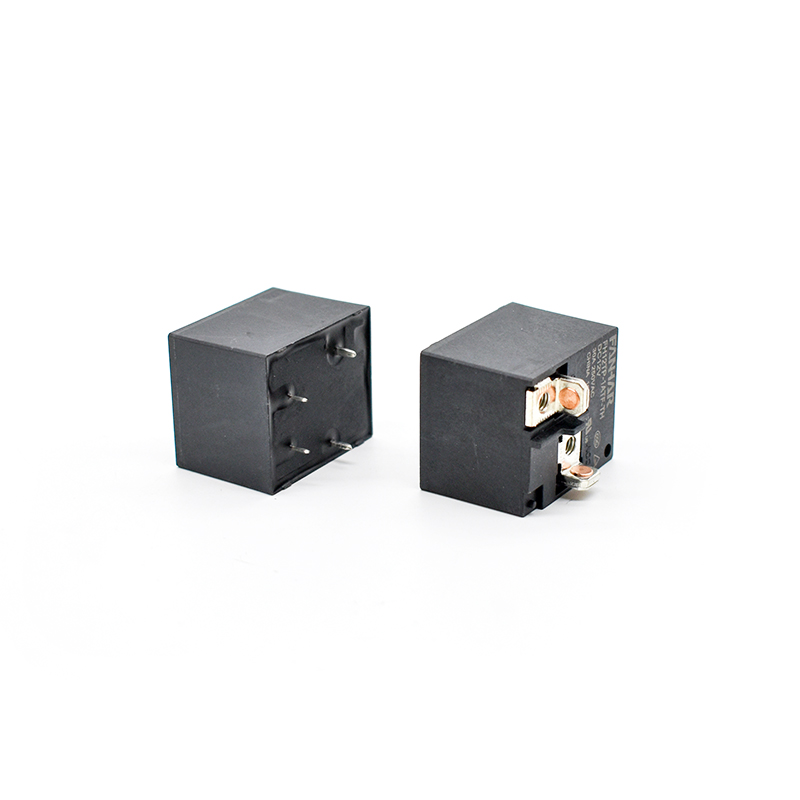

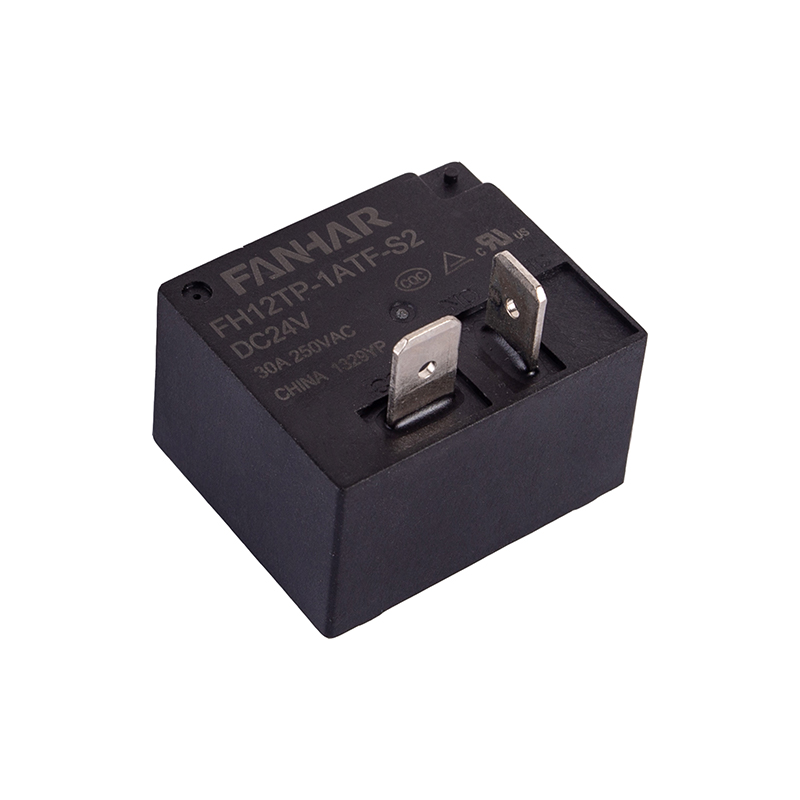

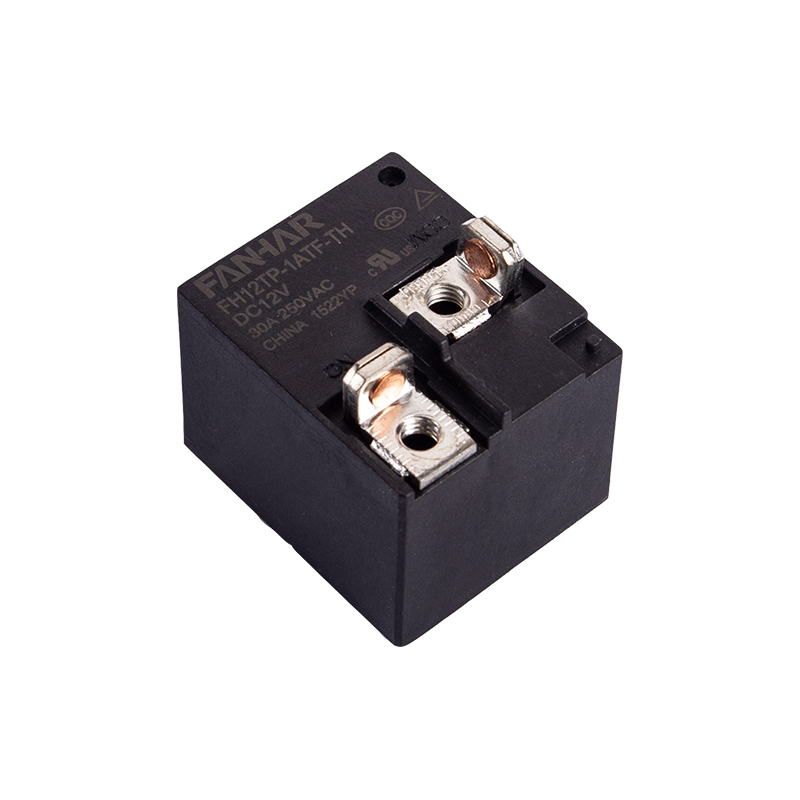

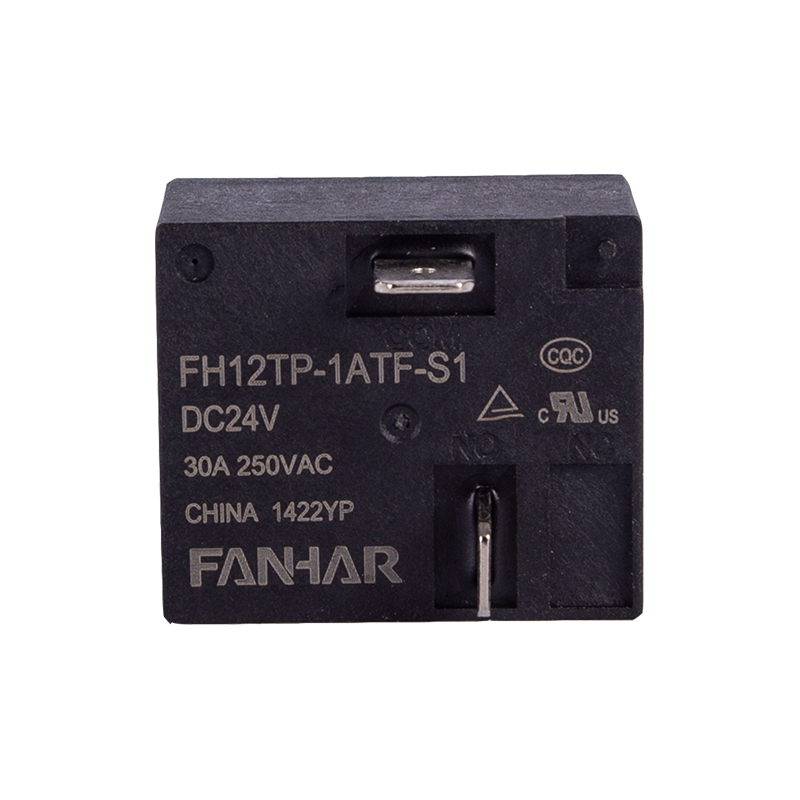

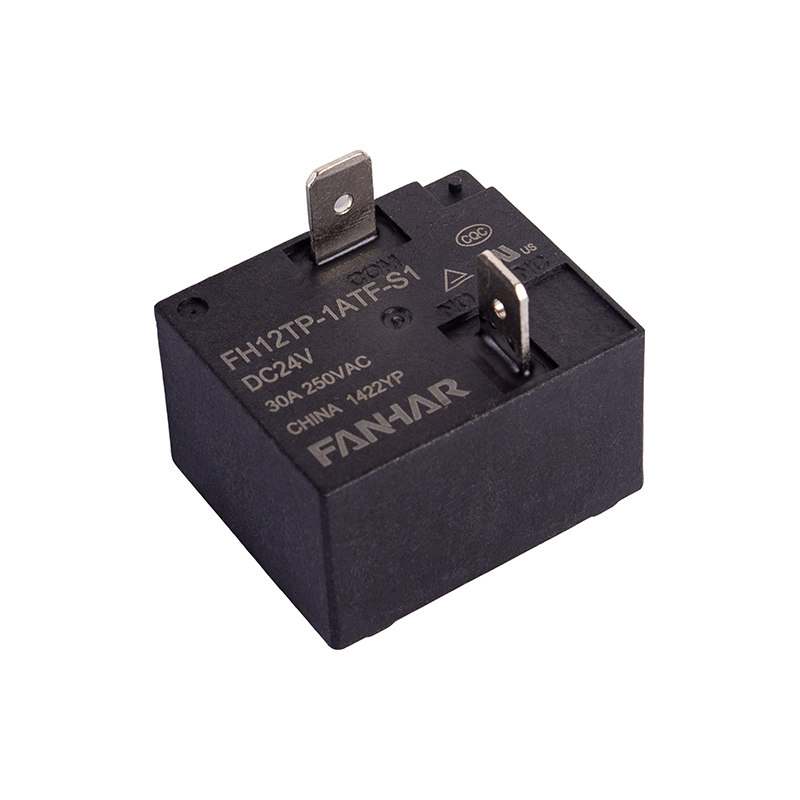

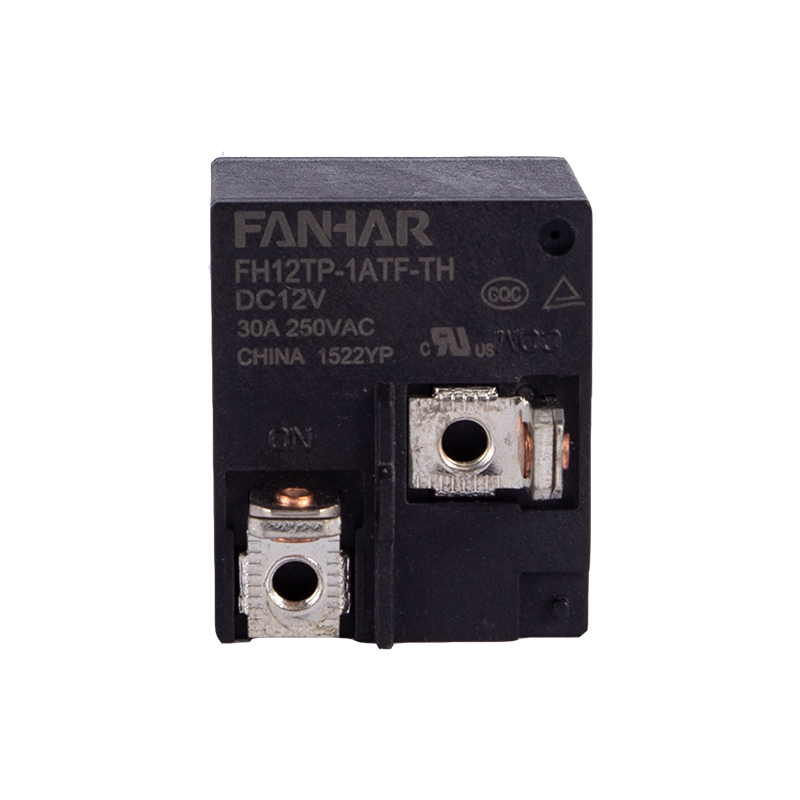

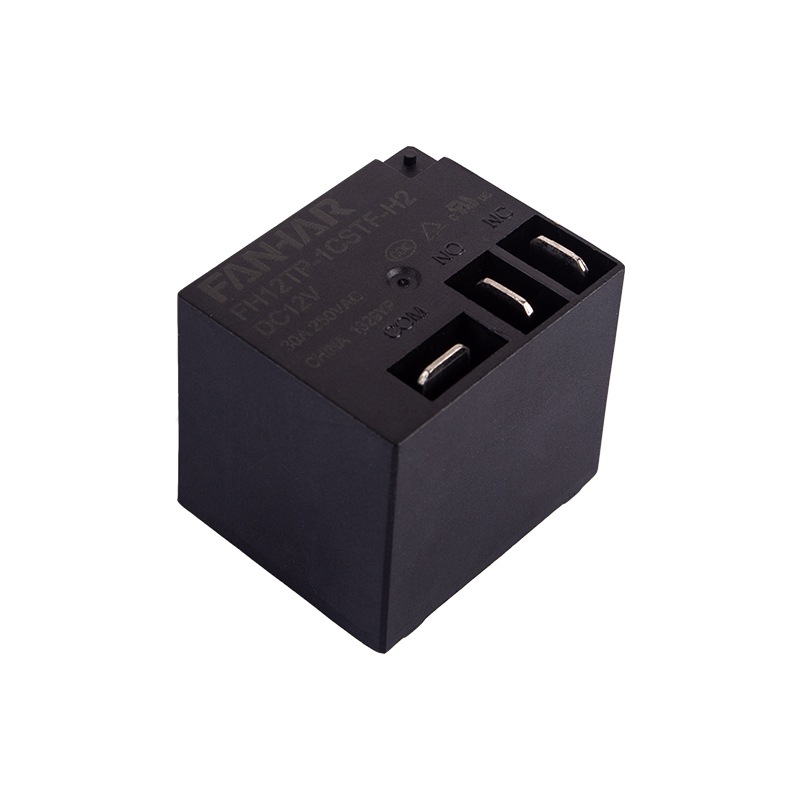

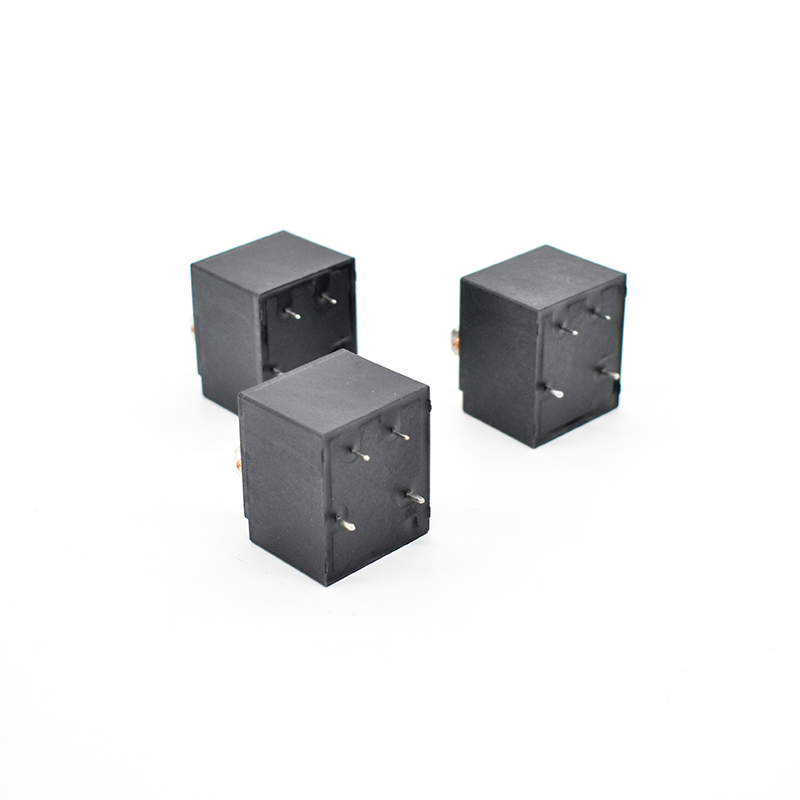

Relais de puissance FH12TP 30A 40A conforme UL TUV CQC

Caractéristiques :
Capacité de commutation 40A
Tension de claquage (entre bobine et contacts) : 2,5 kV

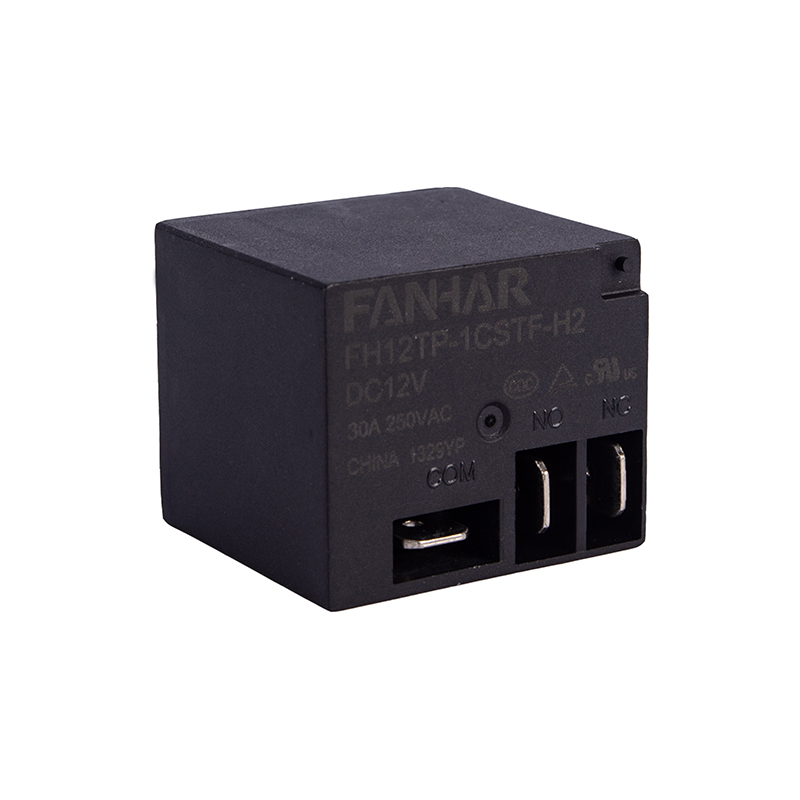

Le même côté (H2) et le côté opposé (H1) de la borne à connexion rapide peuvent être sélectionnés
Le plastique scellé et résistant au flux sont facultatifs
Système d'isolation UL : Classe F
Dimensions du contour : Type bas32,0*27,0*18,9) mm
Type haut (32,0*27,0*28,0) mm
Principales applications : Contrôle industriel, Chauffe-eau

Contactez-nous

Télécharger

PRÉCÉDENT : Relais de puissance W14 10A 15A Conforme UL TUV CQC SUIVANT : Aucun article suivant

Paramètres
Application
Description

Paramètres

Spécifications	Article
Coordonnées	Modalités de contact		1A, 1B, 1C
	Résistance de contact (initiale)		≤100 mΩ (6 V CC 1 A)
	Documents de contact		AgNi、AgSnO ₂
Valeur nominale	Charge nominale (charge de résistance)		NON : 30 A 250VAC (standard)) 40A 250VAC NC : 20 A 250VAC
	Tension de commutation maximale		277 VCA
	Courant de commutation maximum		40A
	Capacité de commutation maximale		7500VA
	Charge minimale autorisée		5 V CC 100 mA
Électrique performancess	Résistance d'isolement (initiale)		1000 MΩ (500 V CC)
	Rigidité diélectrique (initiale)	Entre contacts ouverts	1 500 V CA, 1 min
		Entre bobine et contacts	2 500 V CA, 1 minute
	Temps de fonctionnement		≤15 ms
	Temps de sortie		≤10ms
Mécanique performancess	Résistance aux chocs	Fonctionnel	98 m/s2(10G)
		Destructeur	980 m/s2(100G)
	Résistance aux vibrations		10 Hz ~ 55 Hz 1,5 mm DA
Endurance	Mécanique		1× 10 ⁶ opérations
	Électrique(Room temperature)		30 A 250 V CA 5 × 10 ⁴ opérations(ON/OFF= 1s/9s) 40 A 250 V CA 2 × 10 ⁴ opérations(ON/OFF= 1s/9s)
Fonctionner état	Température ambiante		-40 ℃ ~ 85 ℃
	Humidité		5 % à 90 %
Résiliation			PCB
Poids unitaire			Environ 36g
Construction			Scellé en plastique, résistant aux flux

Description

La capacité de commutation du relais de puissance 40 A FH12TP est un relais électromagnétique haute performance conçu pour les besoins de commutation à courant élevé. Avec un courant de commutation maximum de 40 A, il convient à une variété de scénarios industriels, automobiles et électroménagers. Le relais adopte une structure SPDT (unipolaire double jet), qui peut réaliser des fonctions efficaces de contrôle de circuit et de protection. Il dispose également d'une tension nominale allant jusqu'à 277 V CA et d'excellentes performances d'isolation (telles qu'une rigidité diélectrique de 2,5 kV) pour garantir un fonctionnement stable dans des environnements électriques complexes. Le relais FH12TP utilise AgSnO2 comme matériau de contact, qui présente une faible résistance de contact (50 mΩ) et des caractéristiques de longue durée de vie, supportant une durée de vie allant jusqu'à 100 000 fois, ce qui est très approprié pour les applications nécessitant des commutations fréquentes. De plus, le relais est certifié UL Classe F, répond aux normes de sécurité internationales et possède un niveau de protection IP65, qui peut empêcher efficacement l'intrusion de poussière et de vapeur d'eau et convient aux environnements difficiles. Le relais FH12TP est de petite taille et peut être directement monté sur le PCB pour gagner de la place. Sa conception compacte en fait un choix idéal pour les équipements tels que les bornes de recharge pour véhicules à énergies nouvelles, les onduleurs photovoltaïques et les UPS. Qu'il soit utilisé comme interrupteur principal ou élément de commande auxiliaire, le FH12TP peut fournir des capacités de commutation électrique fiables pour garantir un fonctionnement efficace et la sécurité du système. Avec ses excellentes performances, sa qualité fiable et sa gamme d'applications flexible, le relais de puissance FH12TP est devenu un produit privilégié dans les domaines de l'automatisation industrielle, de l'électronique automobile et de la gestion de l'énergie. Qu'il s'agisse d'un usage quotidien ou d'une application dans des environnements extrêmes, le FH12TP peut répondre aux besoins des utilisateurs en matière de haute efficacité et de haute fiabilité.
