Présentation du produit

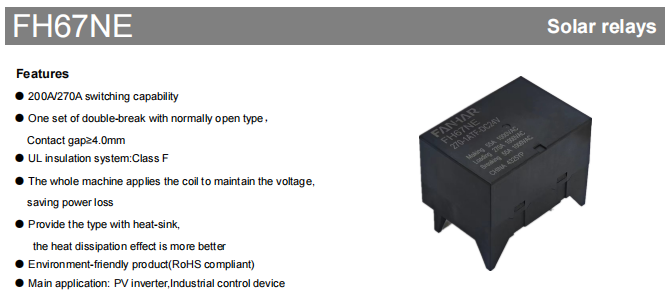

Le FH67NE est un appareil performant et puissant nouveau relais énergétique développé par Zhejiang Fanhar Electronics (FANHAR) pour les nouvelles énergies photovoltaïques et les applications industrielles à forte charge. Il est disponible en deux options de capacité de commutation de contact – 200 A et 270 A – avec un seul jeu de contacts normalement ouverts à double coupure avec un écart de contact de 4,0 mm ou plus. Utilisant AgSnO₂ comme matériau de contact, le relais peut commuter jusqu'à 220 A (version 200 A) ou 275 A (version 270 A) à 1 000 V CA, avec des capacités de commutation maximales de 220 000 VA et 275 000 VA respectivement. Avec des performances électriques exceptionnelles, une conception de sécurité rigoureuse et des certifications internationales complètes, le FH67NE est devenu un composant de commutation essentiel dans les applications exigeantes telles que les onduleurs photovoltaïques, les systèmes de stockage d'énergie et les équipements de contrôle industriel.
Alors que la capacité photovoltaïque installée mondiale continue d'augmenter et que l'industrie du stockage d'énergie se développe rapidement, les nouveaux systèmes énergétiques imposent des exigences de plus en plus strictes aux relais en termes de capacité de transport de courant élevé, de marges de sécurité haute tension et de fiabilité à long terme. Le FH67NE est précisément le nouveau produit phare de relais énergétique de Fanhar, développé en réponse à cette tendance de l'industrie, répondant efficacement au besoin urgent du marché en relais haute puissance, haute sécurité et faible consommation d'énergie.
Guide de sélection : Comparaison des versions 200A et 270A
Le FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Paramètre | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Courant nominal (transportant) | 200A | 270A |
| Max. Courant de commutation | 220A | 275A |
| Max. Capacité de commutation | 220 000 VA | 275 000 VA |

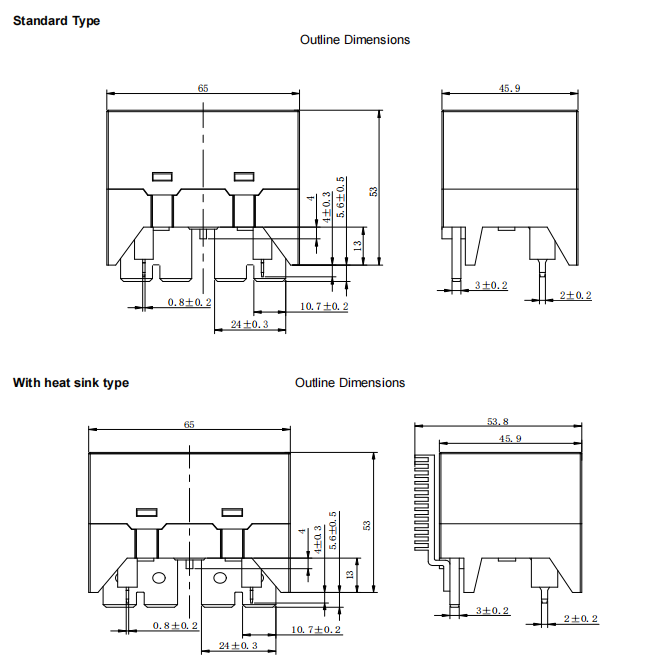

Les deux versions sont identiques en termes d'espacement des contacts (≥4,0 mm), de classe d'isolation (classe F), de paramètres de bobine et de dimensions hors tout. La sélection doit être basée principalement sur les besoins réels en matière de courant de charge et de capacité de commutation du système.
Avantages techniques de base
Structure à double rupture pour la sécurité haute tension
Le product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Système d'isolation de classe F pour haute température et longue durée de vie
Le UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Conception de dissipateur thermique en option pour une gestion thermique améliorée
Le FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Respectueux de l'environnement et adaptable à l'échelle mondiale
Le product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

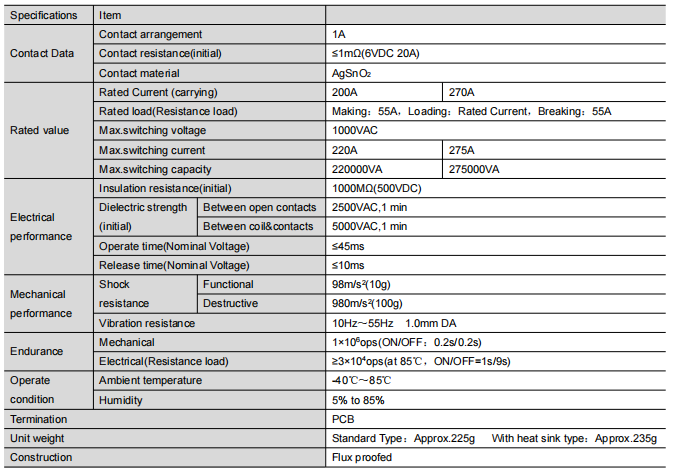

Performances électriques de base
Capacité de charge
Le FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Contacter la fiabilité
La résistance de contact initiale est ≤ 1 mΩ (testée à 6 V CC 20 A), garantissant des pertes de conduction extrêmement faibles et répondant aux exigences strictes de faible chaleur des applications à courant élevé.
Isolation et rigidité diélectrique
La résistance d'isolation initiale atteint 1 000 MΩ (testée à 500 VDC). Les performances de rigidité diélectrique sont exceptionnelles : 2 500 VCA/1 min entre les contacts ouverts et 5 000 VCA/1 min entre la bobine et les contacts, offrant ainsi de larges marges de sécurité au système.
Temps de réponse
Temps de fonctionnement (à tension nominale) ≤45 ms, temps de déclenchement (à tension nominale) ≤10 ms, offrant une réponse rapide et fiable pour répondre aux exigences de contrôle de commutation rapide des onduleurs photovoltaïques et autres équipements.
Spécifications de la bobine et fonctionnement économe en énergie
Le FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Tension nominale | Tension de fonctionnement (VCC) | Tension de libération (VCC) | Courant nominal (± 10 %) | Résistance de la bobine (±10 %) | Puissance nominale | Tension de maintien | Tension maximale |
|---|---|---|---|---|---|---|---|
| C.C 6 V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55 % ～ 100 % Un (Température ambiante23℃) 55%~60%Un (Température ambiante 85 ℃) | C.C 7,2 V |
| C.C 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | C.C 10,8 V | ||
| C.C 12 V | ≤9.00 | ≥0,60 | 333,3 mA | 36Ω | C.C 14,4 V | ||
| C.C 24 V | ≤18.00 | ≥1,20 | 166,7 mA | 144Ω | C.C 28,8 V | ||
| C.C 48 V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | C.C 57,6 V |
Remarques sur l'opération :.
Le coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Pour éviter la surchauffe et les dommages de la bobine, n'appliquez pas continuellement une tension dépassant la tension d'entretien maximale. Le maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Scénarios d'application typiques
En tant qu'élément de commutation essentiel dans les systèmes photovoltaïques, le FH67NE gère un contrôle de fermeture/déconnexion sécurisé des côtés DC et AC. Sa capacité de transport de courant élevée de 200 A/270 A gère facilement les demandes de courant des chaînes photovoltaïques haute puissance, tandis que l'espacement des contacts ≥ 4,0 mm et la tension de tenue bobine-contact de 5 000 V CA offrent des marges de sécurité substantielles pour les applications haute tension.
Systèmes de stockage d'énergie (ESS)
Dans les systèmes de stockage d'énergie par batterie, le FH67NE est utilisé pour le contrôle et la protection de la charge/décharge des batteries. La faible consommation d'énergie permise par sa conception à verrouillage magnétique s'aligne parfaitement avec les exigences strictes d'efficacité énergétique de l'ESS, tandis que sa large plage de températures de fonctionnement garantit un fonctionnement stable dans les armoires de stockage extérieures et les environnements similaires.
Équipement de contrôle industriel
Pour la commutation de charge d'équipements industriels de haute puissance, le FH67NE offre une solution de contrôle marche/arrêt très fiable. Son excellente résistance aux vibrations et aux chocs, ainsi que sa durée de vie mécanique allant jusqu'à 1 million d'opérations, le rendent capable de gérer divers environnements industriels difficiles.
Certifications et assurance qualité
Le FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
En tant qu'entreprise nationale de haute technologie, Fanhar Electronics a été certifiée selon le système de gestion de la qualité ISO9001, le système de gestion environnementale ISO14001 et le système de gestion de la santé et de la sécurité au travail ISO45001. L'entreprise investit 5 à 8 % de son chiffre d'affaires annuel dans la R&D et a obtenu plus de 40 brevets nationaux de modèles d'utilité et d'invention. Un système de contrôle qualité complet couvrant la conception, l'approvisionnement en matières premières et la fabrication garantit que chaque relais FH67NE offre une qualité constante et fiable.
Conclusion
Le FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Foire aux questions
Q1 : Quelles sont les principales différences entre les versions FH67NE 200A et 270A ?
Le core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2 : Quels avantages pratiques l'espace de contact ≥ 4,0 mm offre-t-il ?
Le large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3 : Pour quels scénarios le modèle de dissipateur thermique est-il recommandé ?
Le heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4 : Quelle est l’adaptabilité environnementale du FH67NE ?
Plage de température de fonctionnement -40 °C ~ 85 °C, plage d'humidité 5 % ~ 85 %. Résistance aux vibrations 10 Hz ~ 55 Hz/1,0 mm DA, résistance aux chocs fonctionnelle 98 m/s² (10 g) et destructrice 980 m/s² (100 g), répondant aux exigences de divers environnements difficiles tels que les stations photovoltaïques extérieures et la distribution industrielle.
Q5 : Des échantillons ou une assistance technique peuvent-ils être fournis ?
Fanhar Electronics prend en charge la fourniture d'échantillons et l'assistance à la sélection technique en fonction des exigences du client. Pour des besoins particuliers de personnalisation (structurelle, ajustements des paramètres, etc.), veuillez contacter l'équipe commerciale ou d'assistance technique Fanhar pour une assistance supplémentaire. Cette introduction au produit est uniquement à titre de référence. Les spécifications sont sujettes à changement sans préavis. Pour la dernière documentation technique, veuillez contacter l'équipe commerciale Fanhar.
