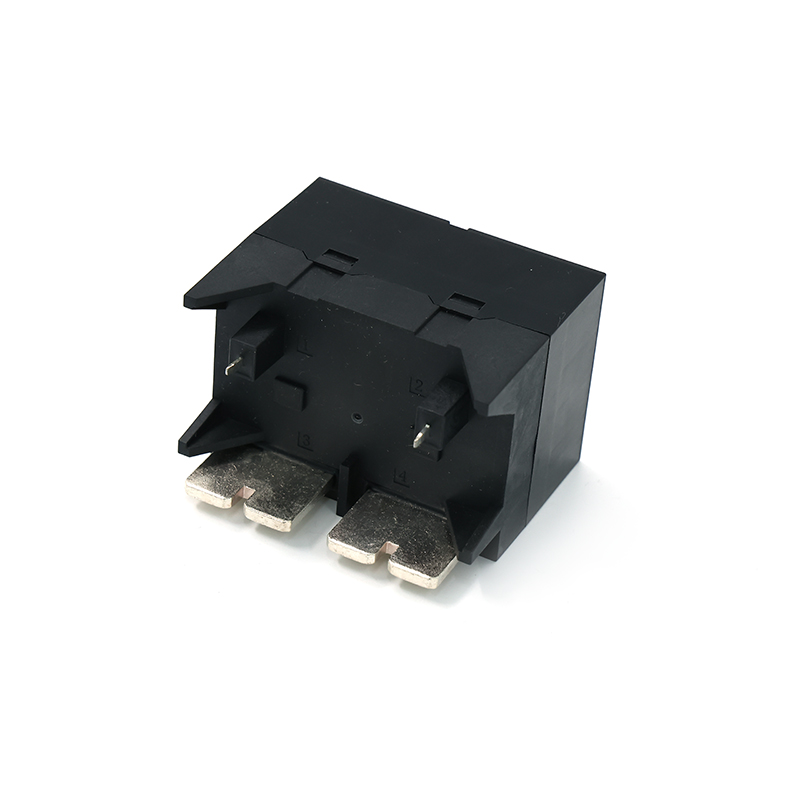

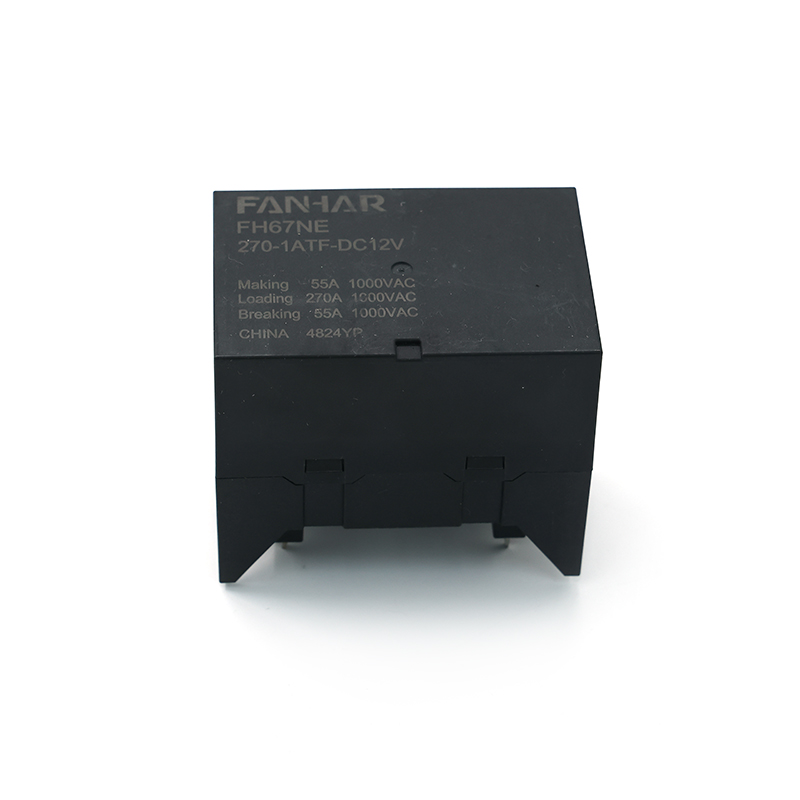

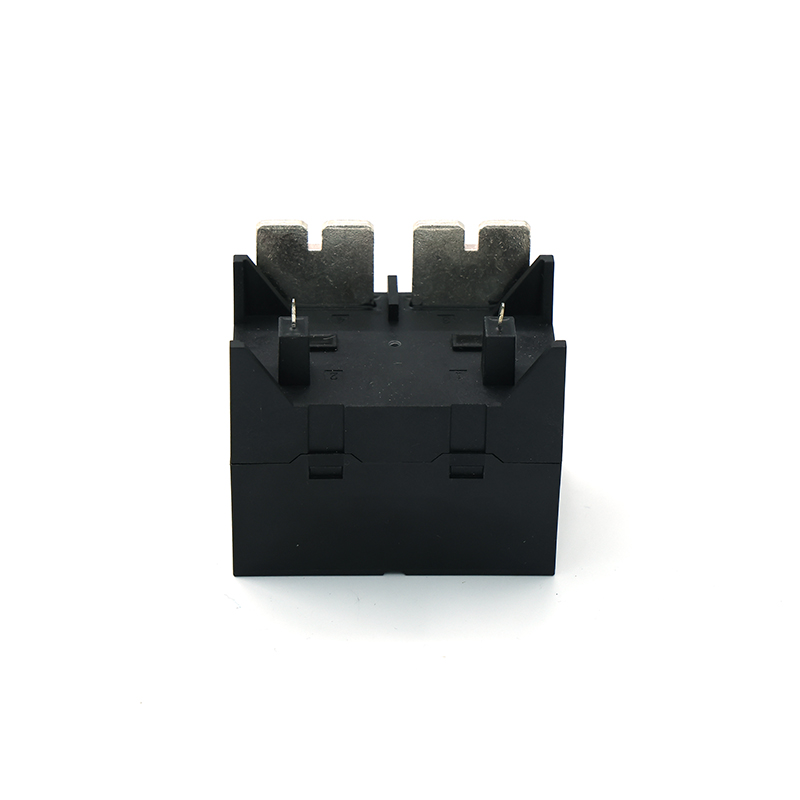

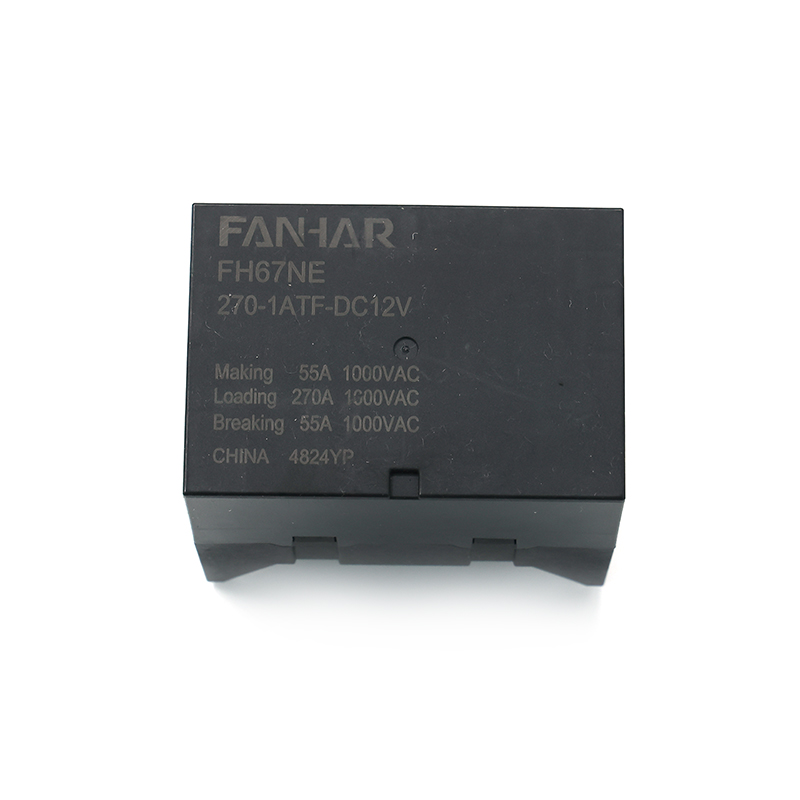

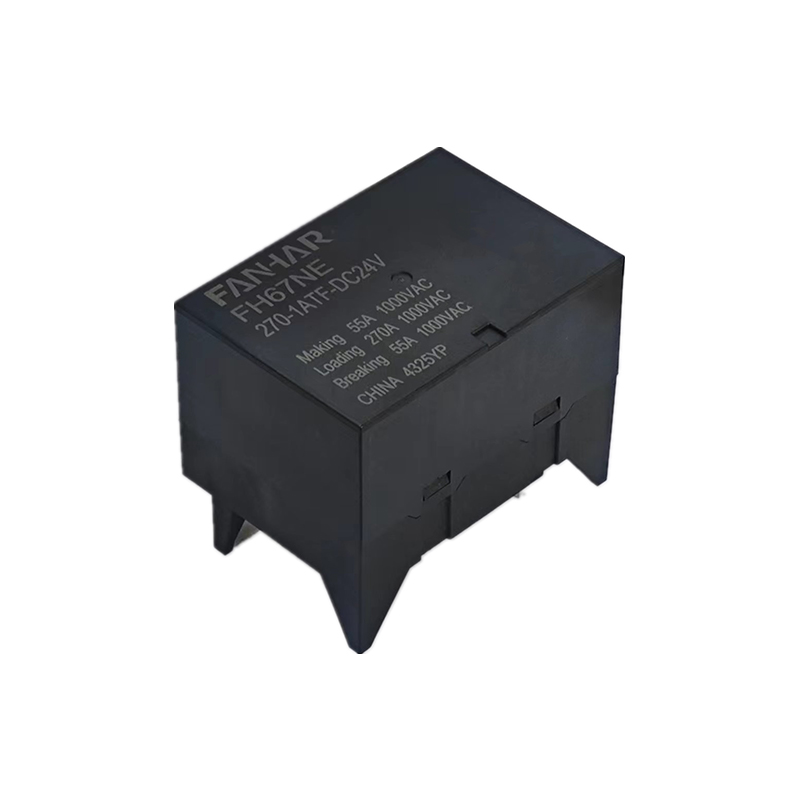

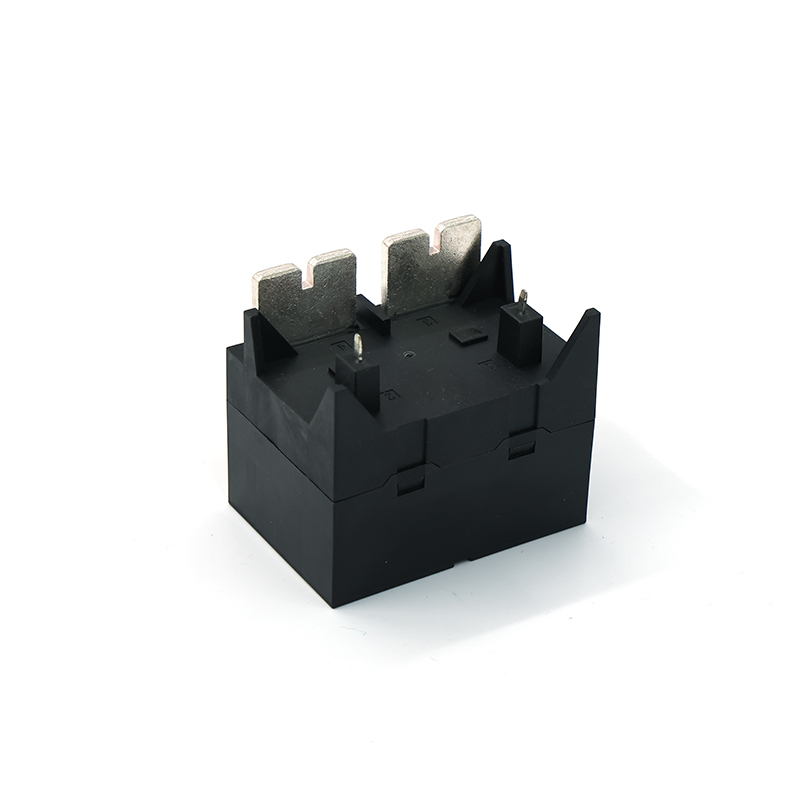

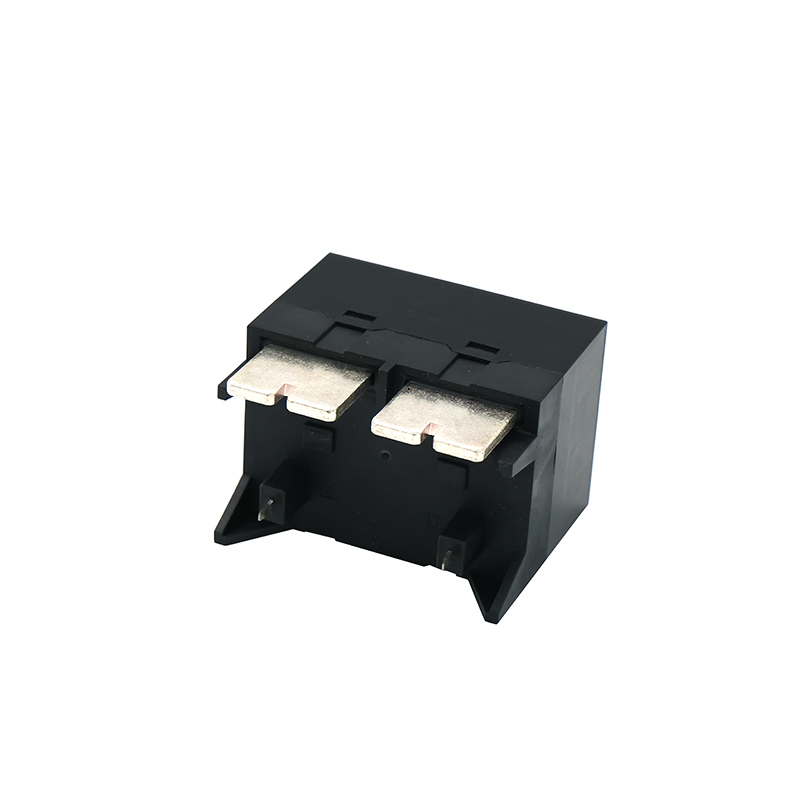

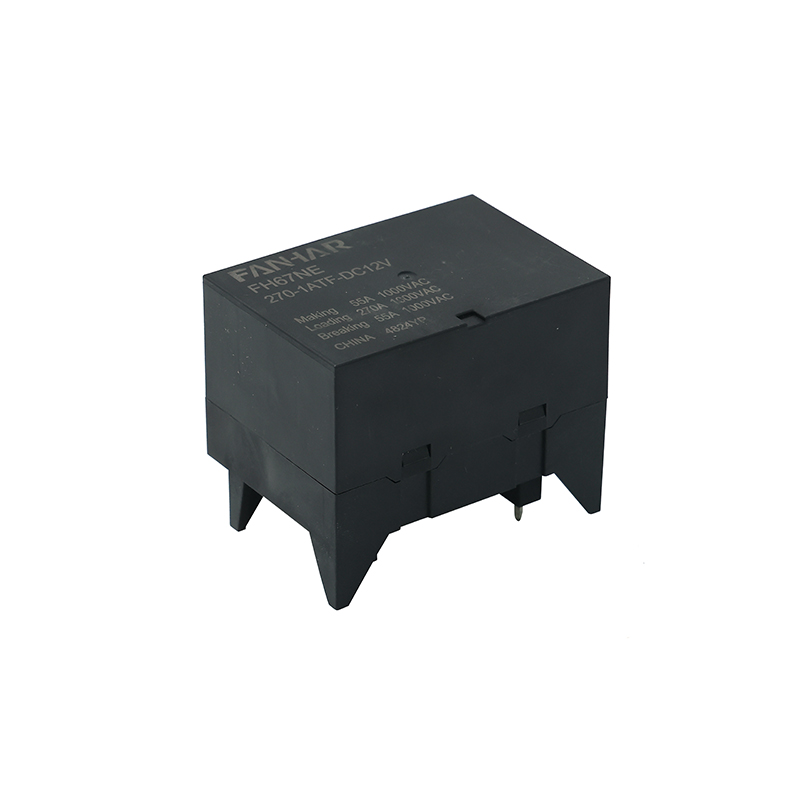

Relais nouvelle énergie FH67NE 200A

Caractéristiques :
Capacité de commutation 200A/270A
Un ensemble de double coupure avec type normalement ouvert, espace de contact ≥ 4,0 mm
Système d'isolation UL : Classe F
La machine entière applique la bobine pour maintenir la tension, économisant ainsi la perte de puissance
Fournissez le type avec dissipateur thermique, l'effet de dissipation thermique est meilleur
Produit respectueux de l'environnement (conforme RoHS)
Application principale : onduleur photovoltaïque, dispositif de contrôle industriel

Contactez-nous

Télécharger

PRÉCÉDENT : Relais nouvelle énergie FH80NE 40A SUIVANT : Aucun article suivant

Paramètres
Application
Description

Paramètres

Spécifications	Article
Coordonnées	Modalités de contact		1A
	Résistance de contact (initiale)		≤1 mΩ (6 V CC 20 A)
	Matériel de contact		AgSnO ₂
Valeur nominale	Courant nominal (transportant)		200A	270A
	Charge nominale (charge de résistance)		Fabrication : 55 A ， Chargement : courant nominal ， Coupure : 55 A
	Tension de commutation maximale		1000 VCA
	Courant de commutation maximum		220A	275A
	Capacité de commutation maximale		220 000 VA	275 000 VA
Électrique performancess	Résistance d'isolement (initiale)		1000 MΩ (500 V CC)
	Rigidité diélectrique (initiale)	Entre contacts ouverts	2 500 V CA, 1 minute
		Entre bobine et contacts	5 000 V CA, 1 minute
	Temps de fonctionnement (tension nominale)		≤45ms
	Temps de libération (tension nominale)		≤10 ms
Mécanique performancess	Choc résistance	Fonctionnel	98 m/s2(10g)
		Destructeur	980 m/s2(100g)
	Résistance aux vibrations		10 Hz ~ 55 Hz 1,0 mm DA
Endurance	Mécanique		1× 10 ⁶ opérations (ON/OFF : 0,2 s/0,2 s)
	Électrique(Resistance load)		≥3× 10 ⁴ opérations (à 85 ℃ , ON/OFF = 1 s/9 s)
Fonctionner état	Température ambiante		-40 ℃ ~ 85 ℃
	Humidité		5 % à 85 %
Résiliation			PCB
Poids unitaire			Type standard : environ 225 g Avec type de dissipateur thermique : environ 235 g
Construction			Résistant aux flux

Description

FH67NE New Energy Relay 270A Contact Switching Capability est un relais haute performance conçu pour le nouveau domaine de l'énergie. Son courant nominal peut atteindre 270 A et convient aux applications à courant élevé telles que les onduleurs solaires photovoltaïques. Ce relais utilise AgSnO₂As comme matériau de contact ; il a une excellente conductivité et durabilité et est équipé d'un système d'isolation de classe F pour garantir un fonctionnement stable de l'équipement dans des environnements à haute température. La forme de contact du relais FH67NE est un groupe normalement ouvert de 1 A, prend en charge une tension de commutation allant jusqu'à 1 000 V CA et a une capacité de commutation maximale allant jusqu'à 275 000 VA, ce qui peut répondre aux besoins des systèmes électriques complexes. De plus, les propriétés mécaniques du relais sont excellentes, avec une stabilité aux chocs de 98 m/s², une plage de fréquences de vibration de 5 Hz à 105 Hz et une amplitude de seulement 1 mm, garantissant une fiabilité dans les environnements difficiles. Afin d'améliorer encore l'efficacité de l'équipement, le relais FH67NE adopte une conception économe en énergie, avec une tension de maintien de bobine aussi basse que 4,5 V, réduisant efficacement la consommation d'énergie. Sa taille compacte et sa conception légère (le poids standard est d'environ 225 g, le poids du dissipateur thermique est d'environ 235 g) le rendent facile à installer et à entretenir. Le relais FH67NE prend également en charge une variété de méthodes d'installation, notamment le type de carte imprimée et le type de rail de guidage, et les utilisateurs peuvent choisir la forme d'installation appropriée en fonction de leurs besoins. Sa large plage de températures de fonctionnement (-40°C à 85°C) et sa plage d'humidité de 5 % à 85 % le rendent adapté à diverses applications industrielles. Avec sa capacité de courant élevé, ses excellentes propriétés mécaniques et ses caractéristiques d'économie d'énergie, le relais FH67NE est devenu un élément clé indispensable dans le domaine des nouvelles énergies et est largement utilisé dans les systèmes d'énergie solaire, les stations de recharge pour véhicules électriques, le transport ferroviaire et d'autres domaines.
