Le guide complet des relais à accrochage : des principes de fonctionnement à la sélection et à l'application

Comment fonctionnent les relais de verrouillage ?

Composants de base

Les composants clés d'un relais à verrouillage comprennent :

Bobine : Structure à simple ou double bobine, généralement constituée de fil de cuivre à faible résistance, utilisée pour générer un champ magnétique.

Armature (également connue sous le nom de « commutateur à lames ») : Une petite pièce métallique mobile qui fait office de "portail" de l'interrupteur.

Aimant permanent (pour type à verrouillage magnétique) : Utilisé pour maintenir l'armature en position après la coupure de courant.

Loquet mécanique (pour le type à verrouillage mécanique) : Un mécanisme de verrouillage physique.

Principe de fonctionnement détaillé

Lorsqu'une brève impulsion de courant est appliquée à la bobine, le champ magnétique généré amène l'armature à se déplacer d'une position de contact à une autre, complétant ou interrompant ainsi le circuit. Le point clé est qu'une fois cette impulsion terminée, l'armature reste fermement dans sa position actuelle, en s'appuyant sur une force magnétique (pour les types à verrouillage magnétique) ou sur un verrou mécanique (pour les types à verrouillage mécanique), sans avoir besoin d'une alimentation continue. Il ne s'actionnera et ne se réinitialisera que lorsqu'une impulsion inverse sera appliquée.

Dans des applications telles que les temporisateurs à l'arrêt, la séquence de fonctionnement des relais de verrouillage à double enroulement est plus complexe : lorsque le courant circule à travers la bobine réglée (S), un flux magnétique est généré dans le circuit magnétique interne, créant une force électromagnétique pour attirer l'armature, fermant le contact normalement ouvert et ouvrant le contact normalement fermé, maintenant ainsi l'état réglé. Lorsque le délai d'arrêt se termine, le courant circule à travers la bobine de réinitialisation (R), provoquant l'ouverture du contact normalement ouvert fermé et la fermeture du contact normalement fermé ouvert.

Principaux types de relais à verrouillage

Classification par mécanisme de maintien

Classification par structure de bobine

Relais d'impulsion

Il s'agit d'un type spécial de relais à verrouillage magnétique avec un circuit de direction électronique intégré. Cela ne nécessite pas de changer la polarité de l'impulsion d'entrée ; chaque fois qu'il reçoit un signal d'impulsion, il change automatiquement d'état (basculement ON/OFF alternativement comme un interrupteur). Lorsque l'alimentation est appliquée, le circuit interne détermine automatiquement la position actuelle du relais et alimente la bobine opposée.

Les relais à impulsions sont idéaux pour contrôler le même appareil à partir de plusieurs emplacements à l'aide de plusieurs boutons, comme par exemple démarrer et arrêter un convoyeur à partir de plusieurs points à l'aide d'un seul bouton à chaque emplacement.

Relais à verrouillage et relais sans verrouillage : comparaison détaillée

Principaux avantages des relais à verrouillage

Consommation d'énergie extrêmement faible : c'est l'avantage le plus important des relais à verrouillage. Comme ils consomment de l’énergie uniquement pendant l’instant de changement d’état, l’effet d’économie d’énergie est significatif dans les applications à long terme. La conception de verrouillage permet un flux de courant uniquement lors de la commutation ON/OFF, contribuant ainsi de manière significative aux économies d'énergie de l'équipement.

Mémoire d'état : maintient automatiquement le dernier état après une panne de courant, ne nécessitant aucun circuit de réinitialisation. Il est particulièrement adapté aux applications nécessitant une conservation de l'état après une coupure de courant, comme la fonction mémoire des commutateurs intelligents.

Faible génération de chaleur de la bobine : étant donné qu'une alimentation continue n'est pas nécessaire, l'augmentation de la température de la bobine est très faible, ce qui est bénéfique pour améliorer la fiabilité et la durée de vie de l'équipement.

Convient aux appareils alimentés par batterie : la caractéristique de consommation d'énergie statique nulle en fait un choix idéal pour les applications alimentées par batterie telles que les appareils IoT et les compteurs intelligents.

Principaux scénarios d'application

Automatisation industrielle

Systèmes de comptage et de tri industriels : utilisez la caractéristique bistable pour la mémoire d'état.

Circuits de commande du moteur : dans les relais temporisés à l'arrêt, les relais à verrouillage sont utilisés pour obtenir un contrôle précis du freinage.

Machines d'emballage : Contrôle combiné de plusieurs unités.

Puissance et énergie

Compteurs intelligents : faible consommation d'énergie, fonctionnement à long terme, permettant des fonctions de contrôle de paiement anticipé.

Onduleurs PV : commutations fréquentes, circuits de détection de défaut à la terre.

Alimentations CC haute tension : commutation de circuits.

Tests et communication

Équipements de télécommunications : Systèmes de centraux téléphoniques.

Équipement de test automatique : commutation du signal de test.

Guide de sélection : Comment choisir le bon relais de verrouillage ?

Scénarios recommandés pour le choix des relais à accrochage :

Fonctionnement à long terme avec sensibilité à la consommation d'énergie : par exemple, appareils alimentés par batterie, terminaux IoT.

Exigence de maintenir l'état après une panne de courant : par exemple, fonction de mémoire dans les commutateurs intelligents, conservation de l'état de l'équipement.

Génération limitée de chaleur par serpentin : environnements d’installation à haute densité.

Nécessité d'un contrôle à partir de plusieurs emplacements : par exemple, éclairage du bâtiment, contrôle des convoyeurs.

Scénarios recommandés pour choisir des relais ordinaires :

Applications sensibles aux coûts : pas besoin de conservation de l'état à long terme, par exemple, un simple contrôle d'appareils électroménagers.

Logique de contrôle simple : pas besoin de circuits de commande complexes.

Environnements vibratoires : les relais à verrouillage magnétique ont une moins bonne résistance aux vibrations.

Paramètres de sélection clés

Type de bobine : simple bobine ou double bobine. La double bobine offre un contrôle simple mais nécessite plus de broches, tandis que la simple bobine permet d'économiser de l'espace mais nécessite un circuit de commutation de polarité.

Évaluation du contact : choisissez en fonction du courant et de la tension de charge. Par exemple, certains produits de série peuvent commuter des courants jusqu'à plusieurs ampères, tandis que les modèles adaptés aux circuits de signaux ont des capacités de courant plus petites.

Exigences de consommation d'énergie : faites attention à la puissance de fonctionnement de la bobine. Des produits à très faible consommation d'énergie sont disponibles sur le marché.

Méthode de montage : montage sur circuit imprimé, technologie de montage en surface (SMT) ou plug-in. Pour les applications dans un espace limité, des modèles ultra-miniatures à montage en surface peuvent être choisis.

Adaptabilité environnementale : tenez compte de la température, de l'humidité, des vibrations, etc. Les types de verrouillage mécanique offrent des performances plus stables sous cycle thermique.

Tendances du développement technologique

Face à la demande mondiale croissante d'économies d'énergie et de réduction des émissions, les relais à verrouillage gagnent en popularité en raison de leur caractéristique de consommation d'énergie statique nulle. Les principales tendances de développement comprennent :

Consommation d'énergie réduite de la bobine : réduction continue de la consommation d'énergie de fonctionnement en optimisant la conception du circuit magnétique et en utilisant de nouveaux matériaux.

Taille plus petite : s'adapte aux exigences d'installation à haute densité, telles que certains relais à montage en surface.

Capacité de contact plus élevée : amélioration de la capacité de charge tout en maintenant une faible consommation d'énergie.

Intégration intelligente : relais à impulsions avec circuits électroniques intégrés pour un contrôle plus intelligent.

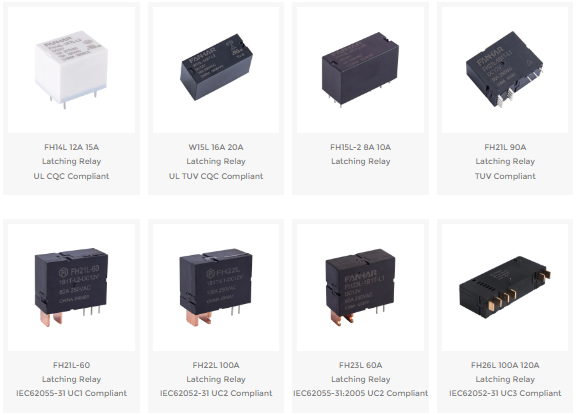

Découvrez nos produits de relais à verrouillage

Chez FANHAR Electronics, nous offrons des performances élevées relais de verrouillages conçu pour les exigences des maisons intelligentes modernes, du contrôle industriel, des nouveaux systèmes énergétiques et au-delà. Avec plus de 30 séries et des centaines de spécifications, notre gamme offre l'équilibre parfait entre capacité de commutation, efficacité énergétique et fiabilité.

Foire aux questions

Q1 : Quelle est la différence entre un relais impulsionnel et un relais à verrouillage magnétique ordinaire ?

Un relais impulsionnel est doté d'un circuit de pilotage électronique intégré, il ne nécessite donc pas d'inversion de polarité ; chaque impulsion change automatiquement l'état (comme un interrupteur à bouton-poussoir). Il est idéal pour le contrôle à bouton unique multi-emplacements, alors que les relais à verrouillage magnétique ordinaires nécessitent un contrôle de polarité externe ou des enroulements séparés.

Q2 : Pourquoi les relais à double bobine sont-ils couramment utilisés dans les applications de temporisation à l'arrêt ?

Parce que le délai d'arrêt nécessite des actions de réglage clair (début de synchronisation) et de réinitialisation (fin de synchronisation). Les relais à double bobine permettent un contrôle indépendant de ces deux actions, fournissant une logique de synchronisation claire et fiable tout en évitant la complexité supplémentaire et les risques de bruit liés à la commutation de polarité.

Q3 : Quelle marge faut-il laisser pour le courant nominal de contact lors de la sélection d'un relais ?

En règle générale, maintenez le courant de charge inférieur à 80 % de la valeur nominale du contact (pour les charges résistives). Pour les charges inductives ou capacitives (moteurs, condensateurs, lampes), prévoyez une marge plus grande (suggérée <50 %) et tenez compte du courant d'appel. Reportez-vous toujours à la fiche technique pour connaître les courbes de puissance de commutation et de tension maximales.

Q4 : Les relais à verrouillage magnétique peuvent-ils être utilisés pour la commutation haute fréquence (par exemple, PWM) ?

Non recommandé. Les relais à verrouillage magnétique sont conçus pour une commutation basse fréquence (quelques fois par minute au maximum). Le fonctionnement à haute fréquence réduit considérablement la durée de vie mécanique et annule l'avantage de puissance nulle. Pour les applications haute fréquence, utilisez des relais statiques ou des MOSFET.

Q5 : Comment puis-je vérifier si le relais sélectionné est adapté ?

Il est recommandé d'effectuer un test avec la charge réelle (y compris les pires conditions d'appel), d'effectuer au moins 1 000 cycles de commutation continus et de surveiller l'augmentation de la température des contacts, l'augmentation de la température de la bobine et les changements de résistance de contact. Effectuez également des tests de vibration et de rétention de mise hors tension pour garantir la conformité aux exigences de l'environnement d'application.
