Comment les relais et les fusibles protègent chacun un circuit
La protection électrique est rarement une tâche composée d’un seul composant. Un fusible et un relais résoudre deux problèmes différents, et la confusion entre les deux est l'une des erreurs les plus courantes dans la conception des panneaux et le dépannage sur le terrain. Un fusible est un dispositif passif et sacrificiel : il existe pour couper le circuit une fois, de façon permanente, lorsque le courant dépasse un seuil de sécurité. Un relais est un dispositif de commutation actif qui ouvre et ferme un circuit à plusieurs reprises, contrôlé par un signal distinct de faible puissance, et il est souvent associé à un matériel de protection supplémentaire pour survivre à des millions de cycles de commutation.
Comprendre cette distinction est important car les deux composants se situent à des points différents de la chaîne de protection. Un fusible protège le câblage et l'équipement des dommages thermiques lors d'un défaut. Un relais protège un circuit de commande des demandes électriques d'un circuit de charge, isolant un contrôleur à petit signal d'un chemin de courant plus important. Aucun des deux ne remplace l’autre, c’est pourquoi la plupart des panneaux utilisent les deux ensemble plutôt que d’en choisir un.
Fusible
Protection contre les surintensités à usage unique. Fait fondre un élément métallique pour couper le circuit une fois qu'un seuil de courant défini est dépassé pendant une durée définie. Doit être physiquement remplacé après l’opération.

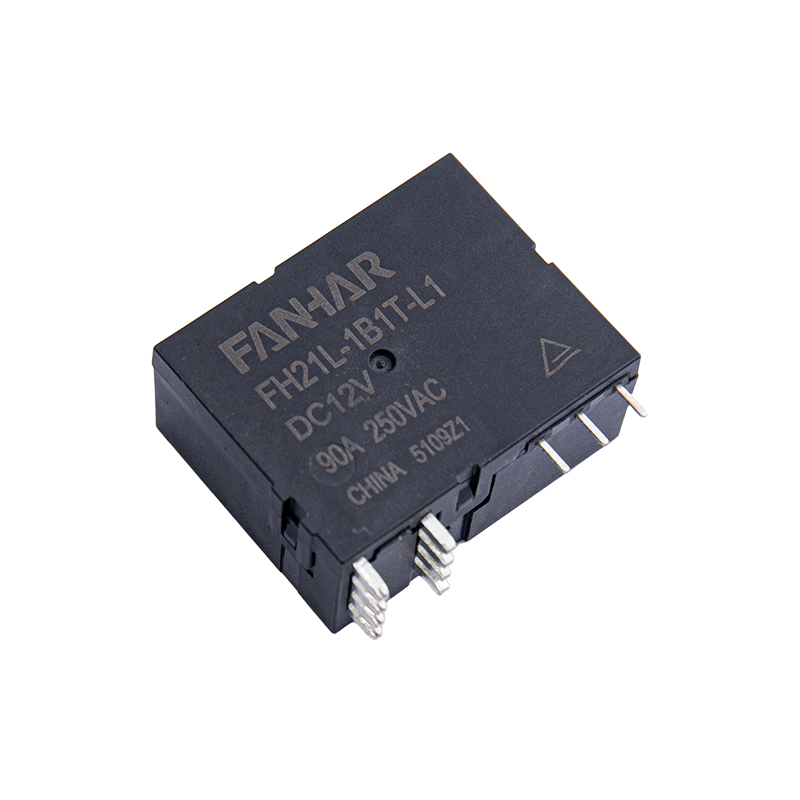

Relais
Appareil de commutation réutilisable. Utilise une bobine côté commande pour ouvrir et fermer mécaniquement ou électroniquement un contact côté charge séparé, répété des milliers, voire des millions de fois sans remplacement.
Relais vs fusible vs disjoncteur : une comparaison côte à côte
La différence entre le relais et le fusible devient plus claire lorsque les deux sont placés à côté d'un ensemble relais de disjoncteur, car les trois composants sont fréquemment confondus dans la documentation de terrain. Le tableau ci-dessous résume le comportement de chacun en fonctionnement normal et en cas de panne.
| Attribut | Fusible | Relais | Relais de disjoncteur |
|---|---|---|---|
| Fonction principale | Protection contre les surintensités | Commutation de charge | Commutation plus déclenchement surintensité |
| Réutilisabilité | Usage unique | Réutilisable, classé cyclable | Réinitialisable après le voyage |
| Vitesse de réponse | Rapide en cas de surcharge sévère | Dépend du signal de commande | Courbe de déclenchement modérée et réglable |
| Mode de défaillance typique | L'élément fond et s'ouvre | Usure des contacts ou défaillance de la bobine | Usure du mécanisme de déclenchement mécanique |
| Besoin d'entretien | Stock de remplacement uniquement | Inspection périodique des contacts | Test de déclenchement périodique |
Notez que seuls le relais et l’ensemble relais du disjoncteur sont conçus pour fonctionner de manière répétée. Un fusible est une barrière ponctuelle, c'est précisément pourquoi il ne faut jamais s'en servir comme seule protection pour un circuit qui nécessite également une commutation de routine.
Pourquoi les shunters et les diodes de protection sont importants dans les circuits de relais
Une bobine de relais est inductive et chaque fois que le signal de commande est supprimé, l'effondrement du champ magnétique génère une brève pointe de tension dans la direction opposée au flux de courant normal. Sans diode de protection du relais câblée aux bornes de la bobine, cette pointe peut endommager le transistor ou l'interrupteur pilotant le relais. Ce composant unique, parfois appelé diode flyback ou roue libre, est l'une des parties les plus négligées d'un circuit pilote de relais, mais son absence est l'une des principales causes de défaillances répétées des étages pilote dans les équipements automatisés.
A shunt sert un objectif totalement différent dans la même famille de circuits généraux. Plutôt que de protéger contre une pointe de tension, un shunt est un élément de précision à faible résistance placé en série avec une charge pour permettre la mesure du courant. La chute de tension à ses bornes est proportionnelle au courant qui le traverse, ce qui permet à un système de surveillance de détecter une consommation anormale avant qu'elle n'atteigne le niveau qui ferait sauter un fusible ou endommagerait un contact de relais. Dans les panneaux combinant commutation et surveillance, un shunt donne une alerte précoce tandis que le fusible reste la dernière ligne de défense.
Dans les panneaux de commande mixtes, le relais de commutation de charge, sa diode de protection et un shunt de détection de courant sont généralement spécifiés ensemble, car chacun traite un point de défaillance distinct plutôt que de dupliquer la protection.
Comment reconnaître un relais défectueux avant qu'il ne tombe en panne
Un relais défectueux tombe rarement en panne sans signes avant-coureurs. Les surfaces de contact se dégradent progressivement par formation d'arcs et de piqûres bien avant que le relais ne cesse complètement de fonctionner, et la reconnaissance des premiers symptômes évite les temps d'arrêt imprévus sur une ligne de production.
- Clic audible de la bobine sans commutation correspondante de la charge, suggérant des contacts soudés ou mal piqués
- Claquement ou bourdonnement rapide, souvent provoqué par une tension de commande instable ou un ressort de rappel affaibli
- Fonctionnement intermittent qui apparaît et disparaît avec les vibrations ou les changements de température
- Décoloration visible ou légère odeur de brûlé près du boîtier du relais, indiquant une surchauffe des contacts
- Résistance de contact mesurée qui augmente sensiblement par rapport à une unité neuve de même valeur nominale
- Un relais qui reste sous tension après la suppression du signal de commande, pointant vers des contacts soudés en raison d'un courant d'appel répété
Dans un environnement de ligne d'emballage, par exemple, un relais de moteur de convoyeur qui commence à vibrer sous une charge est souvent attribué à des piqûres de contact dues à la commutation d'un moteur avec un courant d'appel plus élevé que celui que le relais était censé interrompre. Le remplacement du relais par un relais adapté au profil d'appel réel, plutôt qu'au seul courant permanent, résout la défaillance récurrente dans la plupart de ces cas.
Choisir entre une protection basée sur un relais et une protection basée sur un fusible
La question pratique dans la plupart des conceptions n'est pas celle du relais ou du fusible isolé, mais de la stratégie de protection adaptée à un segment de circuit donné. La comparaison ci-dessous présente des scénarios courants.
- Si le circuit nécessite des commutations marche/arrêt répétées sous contrôle d'un programme ou d'un capteur, un relais est requis, qu'un fusible soit également présent ou non.
- Si le problème concerne un seul événement de surcharge catastrophique, tel qu'un court-circuit, un fusible ou un disjoncteur constitue la protection de dernière ligne appropriée.
- Si les niveaux de courant nécessitent une visibilité continue pour le diagnostic ou l'équilibrage de charge, un shunt associé à un circuit de surveillance constitue le complément approprié et ne remplace ni le relais ni le fusible.
- Si la fréquence de commutation est très élevée ou si la charge est fortement inductive, un relais statique avec diode de protection réduit l'usure des contacts par rapport à un relais électromécanique.
- Si l'installation nécessite un déclenchement réarmable sans remplacer un composant après chaque défaut, un ensemble relais de disjoncteur est généralement préféré à un fusible autonome.
Visualiser la différence : débit de circuit avec protection de relais
Le schéma ci-dessous montre un chemin de commande et de charge simplifié, y compris l'endroit où se trouvent généralement une diode de protection et un shunt par rapport au relais et au fusible.
En lisant le schéma de gauche à droite, un signal de commande de faible puissance excite la bobine du relais, qui ferme les contacts mécaniques côté charge. Le fusible est placé en série avec ce chemin de charge comme barrière finale contre les surintensités, tandis que le shunt fonctionne en parallèle pour une mesure continue du courant plutôt que pour une interruption.
Pratiques de maintenance qui prolongent la durée de vie des composants
- Testez la résistance de contact sur les relais à intervalles programmés plutôt que d'attendre une défaillance visible
- Conservez les fusibles de rechange correspondant exactement au courant et à la tension nominale, et pas seulement à leur taille physique.
- Vérifiez que la diode de protection du relais est intacte à chaque fois qu'un composant de l'étage pilote est remplacé
- Vérifiez périodiquement le couple des bornes de dérivation, car une connexion desserrée introduit une erreur de mesure.
- Enregistrer le nombre de cycles de commutation de relais là où le rapport cyclique est élevé, pour anticiper l'usure des contacts
relais vs fuse relais disjoncteur relais fusible relais défectueux relais protection diode différence entre relais et fusible
Foire aux questions
Q1 : Quelle est la principale différence entre la protection par relais et par fusible ?
Un fusible est un dispositif sacrificiel unique qui coupe un circuit de façon permanente en cas de surcharge, tandis qu'un relais est un dispositif de commutation réutilisable qui ouvre et ferme un circuit à plusieurs reprises sous la commande d'un signal de commande. Ils traitent différents points de défaillance et sont généralement utilisés ensemble.
Q2 : Un relais peut-il remplacer un fusible dans une conception de protection ?
Non. Un relais commute le courant mais ne le limite pas automatiquement en cas de défaut. Un fusible ou un disjoncteur est toujours nécessaire pour interrompre le courant en cas de court-circuit ou de surcharge grave.
Q3 : À quoi fait généralement référence une combinaison de fusibles à relais ?
Ce terme décrit généralement un ensemble combinant un relais de commutation avec un élément fusible intégré ou adjacent pour la protection contre les surintensités, souvent utilisé dans les blocs de jonction automobiles ou industriels où l'espace est limité.
Q4 : En quoi un shunt diffère-t-il d'un fusible dans un circuit ?
Un shunt est un élément de précision à faible résistance utilisé pour mesurer le courant en surveillant la chute de tension à ses bornes. Cela n'interrompt pas le circuit. Un fusible, en revanche, est spécialement conçu pour couper le circuit une fois que le courant dépasse un niveau sûr.
Q5 : Qu'est-ce qui cause la plupart des pannes de relais sur le terrain ?
L'usure des contacts due à l'arc pendant la commutation, la rupture de l'isolation de la bobine due à la chaleur et les pointes de tension inductives atteignant l'étage de commande lorsqu'une diode de protection est manquante ou est défaillante sont les causes les plus courantes de défaillance du relais.
Q6 : Comment puis-je savoir si un relais est défaillant ou s'il s'agit d'un défaut de câblage ?
Écoutez le clic du relais lorsque le signal de commande est appliqué. Si le clic est présent mais que la charge ne commute pas, le défaut vient probablement des contacts. S'il n'y a aucun clic, le problème vient plus probablement du circuit de la bobine ou du signal de commande lui-même.
