Relais de puissance W12T 40A | Relais PCB pour la recharge de véhicules électriques, les systèmes photovoltaïques et les nouvelles applications énergétiques

À mesure que les systèmes d'énergie renouvelable, les véhicules électriques et les technologies de stockage d'énergie continuent de progresser, les systèmes de contrôle de puissance exigent des relais dotés d'une capacité de commutation plus élevée, de performances d'isolation supérieures et d'une fiabilité opérationnelle à long terme. Développé pour répondre à ces exigences, le Fanhar Relais de puissance W12T 40A est spécialement conçu pour les véhicules électriques, les bornes de recharge et les systèmes d'énergie renouvelable photovoltaïque (PV).

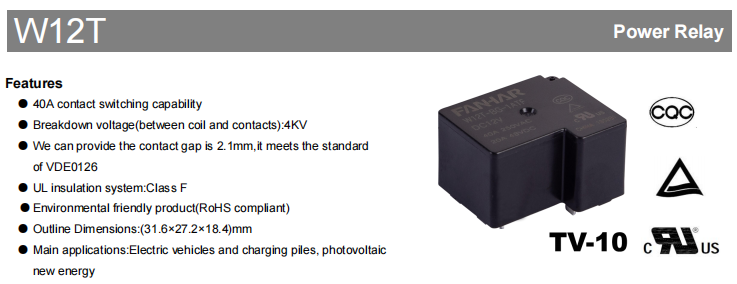

Le W12T dispose d'un Capacité de commutation de contact 40A , une tension de tenue diélectrique maximale de 4000 VCA entre bobine et contacts , et un facultatif écart de contact de ≥2,1 mm . Tout en garantissant des performances de commutation sous forte charge, il répond également aux exigences d'isolation électrique et de sécurité des équipements destinés aux nouvelles énergies.

Avec une conception compacte à montage sur PCB mesurant uniquement 31,6 × 27,2 × 18,4 mm , le W12T est disponible dans une large gamme d'options de tension de bobine de 5V à 110VCC . La série propose à la fois le type standard (puissance de bobine de 900 mW) et le type BG (puissance de bobine de 1 400 mW). Le relais a obtenu UL/cUL, TÜV et CQC certifications, soutenant son utilisation sur divers marchés à travers le monde.

Capacité de commutation à courant élevé de 40 A pour les équipements haute puissance

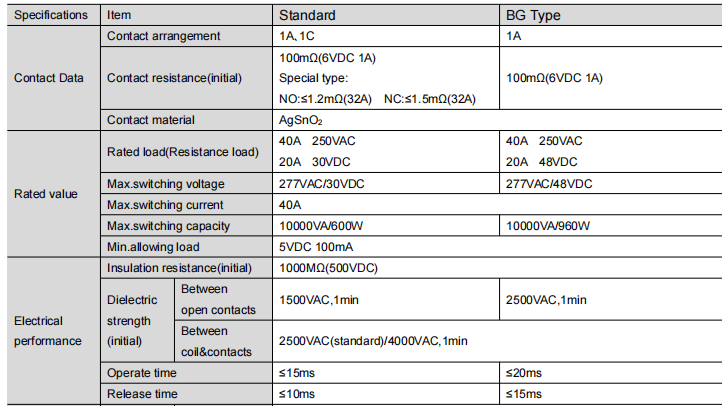

Les nouveaux équipements énergétiques tels que les bornes de recharge pour véhicules électriques et les onduleurs photovoltaïques nécessitent des relais dotés d'une capacité de transport de courant importante. Le W12T a une charge de contrôle nominale de 40 A 250 VAC avec une capacité de commutation maximale de 10 000 VA.

Pour les charges CC, le type standard prend en charge 20 A 30 V CC, tandis que le type BG prend en charge 20 A 48 V CC. De plus, des types spéciaux à faible résistance de contact sont disponibles avec NO≤1,2 mΩ (32A) et NC≤1,5 mΩ (32A). La charge minimale autorisée est de 5 V CC 100 mA, permettant une large gamme d'applications allant de la commutation de petits signaux au contrôle de charge haute puissance.

Conception à haute isolation pour une sécurité améliorée du système

L'isolation électrique est une exigence essentielle pour les équipements d'énergie renouvelable fonctionnant dans des conditions de haute tension. Le W12T offre d'excellentes capacités d'isolation électrique :

Tension de tenue diélectrique maximale entre bobine et contacts : 4000 VCA

Tension de tenue diélectrique entre contacts ouverts (type BG) : 2500 VCA

Résistance d'isolement initiale : 1 000 MΩ (à 500 V CC)

Système d'isolation UL classe F : des performances d'isolation supérieures contribuent à améliorer la sécurité et la fiabilité opérationnelles, empêchant efficacement les risques de panne et de fuite à haute tension.

Matériau de contact AgSnO₂ de haute qualité pour une durée de vie prolongée

La série W12T utilise AgSnO₂ (oxyde d'argent et d'étain) comme matériau de contact. AgSnO₂ présente une excellente résistance à l'érosion par arc, une résistance de contact faible et stable, une bonne conductivité thermique et des performances anti-soudure exceptionnelles. Il réduit efficacement les arcs électriques et prolonge la durée de vie du relais, maintenant ainsi des performances électriques stables, même dans les applications à commutation fréquente et à charge élevée.

Performances fiables dans des environnements industriels exigeants

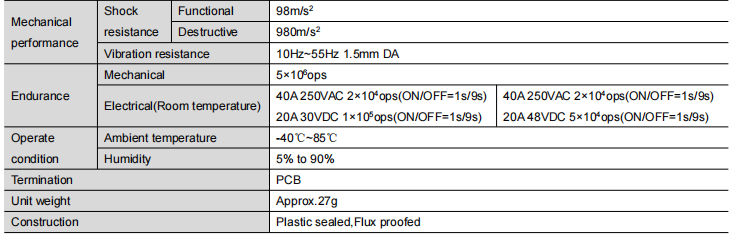

En plus de ses performances électriques, le W12T est conçu pour offrir une fiabilité à long terme dans des conditions de fonctionnement exigeantes. Le relais fonctionne sur une large plage de températures ambiantes de -40°C à 85°C, ce qui le rend adapté aux systèmes d'énergie renouvelable et aux équipements industriels déployés dans divers climats.

Le relais offre une durée de vie mécanique allant jusqu'à 5 000 000 d'opérations et une durée de vie électrique de 20 000 opérations sous une charge résistive de 40 A 250 V CA, 100 000 opérations sous 20 A 30 V CC (type standard) et 50 000 opérations sous 20 A 48 V CC (type BG).

Le temps de fonctionnement est ≤15 ms (Norme) / ≤20 ms (BG) et le temps de relâchement est ≤10 ms (Standard) / ≤15 ms (BG). Le relais est également conçu pour résister aux vibrations et aux chocs mécaniques couramment rencontrés dans les applications industrielles.

Plusieurs options de tension de bobine pour une conception de système flexible

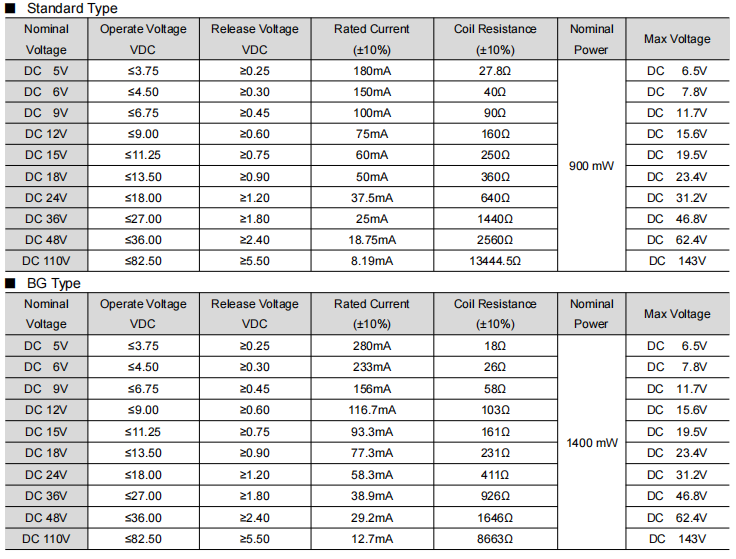

Différents systèmes de contrôle nécessitent différentes configurations de tension de bobine. Pour simplifier l'intégration du système, le W12T est disponible avec plusieurs options de tension de bobine CC, notamment 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V CC.

La puissance nominale de la bobine de type standard est de 900 mW, tandis que celle du type BG est de 1 400 mW. La conception standardisée de la bobine améliore non seulement la compatibilité avec divers circuits de commande, mais simplifie également le développement de produits pour les fabricants utilisant plusieurs plates-formes de tension.

Conception compacte à montage sur circuit imprimé pour une intégration facile des équipements

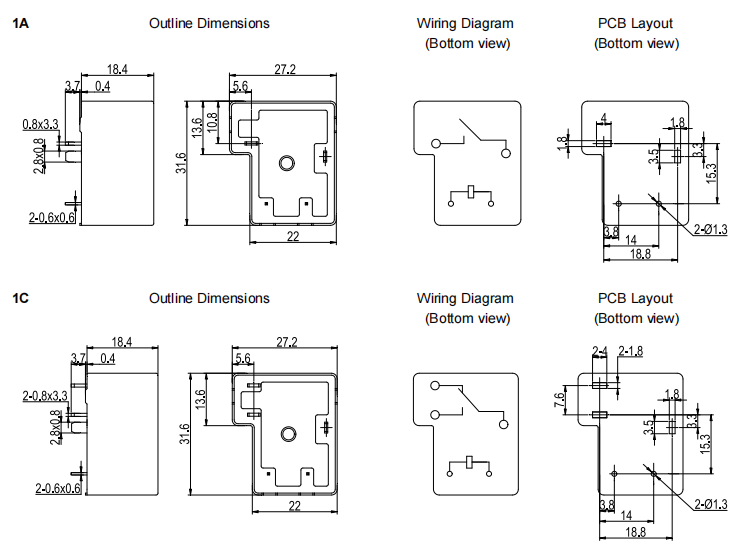

Le W12T dispose d'un compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Dans les environnements propres (sans H₂S, SO₂, NO₂ et poussière), le type résistant au flux est recommandé. Dans les environnements impurs contenant ces polluants, le type scellé en plastique est recommandé. Cette considération de conception prolonge efficacement la durée de vie du relais dans divers environnements industriels.

Applications typiques

Conçu pour les applications de commutation de puissance à courant élevé, le W12T est largement utilisé dans les systèmes d'énergie renouvelable et de véhicules électriques où des performances de commutation fiables et une capacité d'isolation élevée sont requises :

• Véhicules électriques (VE)
• Piles de recharge pour véhicules à énergie nouvelle
• Équipement d'énergie renouvelable photovoltaïque (PV)

Au sein de ces systèmes, le relais est couramment utilisé pour le contrôle de puissance, la commutation du circuit principal et l'isolation de sécurité, contribuant ainsi à améliorer la fiabilité du système et la sécurité opérationnelle.

Comment sélectionner le type standard ou le type BG

Le W12T est proposé en type standard et en type BG. Les principales différences sont résumées ci-dessous :

Pour les applications générales de contrôle industriel et de commutation de puissance standard, le type standard répond à la plupart des exigences. Pour les systèmes photovoltaïques, les applications nécessitant des distances d'isolation de contact plus grandes ou des scénarios de tension continue plus élevées, le type BG est recommandé.
