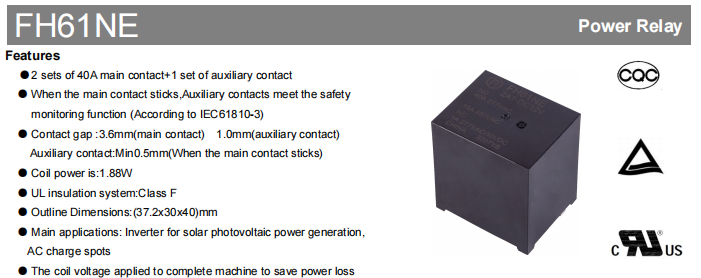

Alors que la production d'énergie photovoltaïque, les systèmes de stockage d'énergie et les installations de recharge de véhicules électriques continuent de progresser vers une puissance plus élevée et une plus grete efficacité, relais devraient offrir non seulement une capacité de commutation fiable à courant élevé, mais également une surveillance de la sécurité, une faible consommation d'énergie et une stabilité opérationnelle à long terme. Pour répondre aux exigences d'application des nouveaux équipements énergétiques, Fanhar Electronics a introduit le relais à verrouillage magnétique nouvelle énergie série FH61NE. Le produit présente une configuration de contacts de 2 jeux de contacts principaux 40 A et 1 jeu de contacts auxiliaires. Lorsque le contact principal colle, le contact auxiliaire fournit un signal de retour de surveillance de sécurité, répondant aux exigences de la CEI 61810-3 pour les fonctions de surveillance de sécurité. Le relais adopte une conception de verrouillage magnétique à faible consommation avec une consommation électrique de bobine de seulement 1,88 W. Combiné à un système d'isolation de classe F et à une structure mécanique compacte, il répond aux exigences complètes des nouvelles applications énergétiques telles que les onduleurs solaires photovoltaïques, les stations de recharge CA et les équipements de recharge pour véhicules électriques pour un fonctionnement économe en énergie et une fiabilité à long terme. La série FH61NE a obtenu UL/cUL, TUV , et CQC certifications de sécurité et est largement utilisé dans les nouvelles applications d’équipements énergétiques.

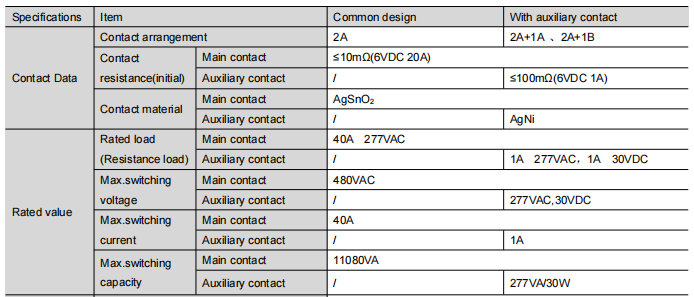

Les nouveaux équipements énergétiques imposent des exigences élevées en matière de capacité de commutation de courant de relais. Le FH61NE dispose de deux jeux de contacts principaux de 40 A, prenant en charge le contrôle de charge à courant élevé dans les nouveaux équipements énergétiques. Les contacts principaux utilisent un matériau de contact AgSnO₂, qui offre d'excellentes propriétés anti-soudure et conductrices pour répondre aux exigences de fiabilité des contacts des applications de commutation de puissance dans les nouveaux équipements énergétiques. Les principales spécifications sont les suivantes :
Ces paramètres électriques permettent au FH61NE d'exécuter de manière fiable des fonctions de commutation et de contrôle de circuit dans les onduleurs photovoltaïques et les stations de recharge CA.
Les nouveaux équipements énergétiques ont des exigences strictes en matière de sécurité opérationnelle. Le FH61NE offre des options de contacts auxiliaires pour répondre aux besoins de surveillance de sécurité. Les configurations disponibles incluent :
2A 1A : Deux contacts principaux normalement ouverts, un contact auxiliaire normalement ouvert
2A1B : Deux contacts principaux normalement ouverts, un contact auxiliaire normalement fermé
Lorsque le contact principal colle, le contact auxiliaire fournit des signaux de retour pour la surveillance de l'état du système.
Le FH61NE adopte une structure de relais à verrouillage magnétique présentant les avantages suivants :
Consommation électrique de la bobine : 1,88 W
Plage de tension de maintien : 40 % ~ 100 % Un (température ambiante 25 ℃) ; 50 % ~ 60 % Un (température ambiante 85 ℃)
Tension de maintien maximale : Se référer au tableau des données de la bobine
La conception de verrouillage magnétique réduit considérablement la consommation d'énergie continue pendant l'état de maintien du relais. L'application de la tension de maintien de la bobine à l'ensemble de la machine permet d'économiser efficacement les pertes de puissance, ce qui la rend plus adaptée aux exigences de fonctionnement économe en énergie des nouveaux équipements énergétiques.
Le FH61NE présente une conception à haute isolation et une construction compacte, équilibrant sécurité électrique et fiabilité mécanique :

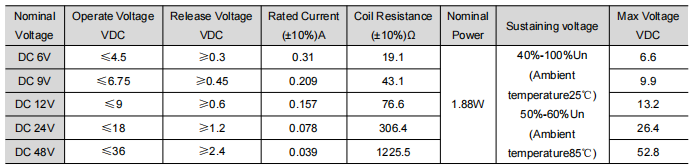

Différents systèmes de contrôle nécessitent différentes configurations de tension de bobine. Pour simplifier l'intégration du système, la série FH61NE est disponible avec plusieurs options de tension de bobine CC, notamment 6 V CC , 9 V CC , 12 V CC , 24 V CC and 48 V CC .
Chaque option de bobine est conçue avec une consommation électrique nominale de 3,2 W, permettant aux ingénieurs de sélectionner la tension de commande la plus appropriée sans modifier la plate-forme de relais. La conception standardisée de la bobine améliore non seulement la compatibilité avec divers circuits de commande, mais simplifie également le développement de produits pour les fabricants utilisant plusieurs plates-formes de tension.
La série FH61NE offre une conception de plate-forme unifiée pour différentes configurations de contacts et options de tension de bobine, offrant ainsi aux fabricants une base flexible pour développer diverses nouvelles applications d'équipements énergétiques.

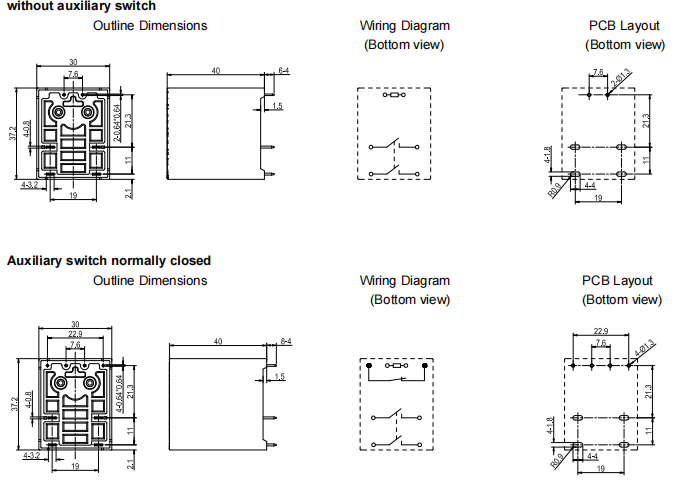

Toutes les configurations partagent des dimensions externes identiques de 37,2 × 30 × 40 mm, avec la même disposition de circuit imprimé, la même empreinte de montage, les mêmes performances d'isolation et la même construction mécanique. Le principal différenciateur entre les configurations est la disposition des contacts (2A, 2A 1A ou 2A 1B), permettant aux concepteurs de sélectionner la fonction de surveillance appropriée sans modifier la conception du PCB.
Cette plate-forme commune permet aux fabricants d'équipements d'intégrer facilement la surveillance des contacts auxiliaires (pour un retour de sécurité lorsque le contact principal colle) dans leurs conceptions sans modifier l'installation mécanique ou la disposition de la carte. En conséquence, les cycles de développement peuvent être raccourcis, les coûts d’ingénierie réduits et la standardisation des produits améliorée.
Pour les fabricants recherchant des solutions évolutives en matière d'onduleurs solaires, de stations de recharge CA et d'équipements de recharge pour véhicules électriques, la série FH61NE offre une plate-forme efficace et pratique.

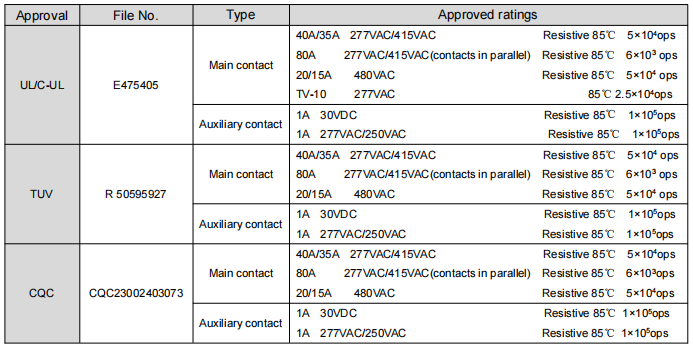

Le FH61NE a obtenu UL/cUL, TUV , et CQC attestations de sécurité. Le produit est également conforme aux directives environnementales européennes RoHS/REACH. Fanhar Electronics a réalisé ISO9001 , ISO14001 , et ISO45001 certifications internationales de système de gestion, détient plus de 40 brevets nationaux et a été reconnu comme une entreprise nationale de haute technologie et un centre de R&D au niveau provincial.
Le FH61NE est principalement utilisé dans les nouveaux secteurs énergétiques suivants :
Dans ces applications, le relais remplit principalement des fonctions de contrôle de commutation de puissance et de surveillance de l'état, fournissant ainsi des solutions de contrôle de courant stables et fiables pour le système.
Le FH61NE est un nouveau relais de verrouillage magnétique énergétique développé par Zhejiang Fanhar Electronics Co., Ltd., principalement utilisé dans les onduleurs solaires photovoltaïques et les stations de recharge CA.
La charge nominale du contact principal du FH61NE est de 40 A 277 VAC (charge résistive), avec un courant de commutation maximum de 40 A.
Oui. Le FH61NE propose des versions 2A 1A (contact auxiliaire normalement ouvert) et 2A 1B (contact auxiliaire normalement fermé). Lorsque le contact principal colle, le contact auxiliaire fournit des signaux de retour pour la surveillance de l'état du système, répondant aux exigences de la fonction de surveillance de sécurité CEI 61810-3.
La plage de températures de fonctionnement est -40 ℃ ~ 85 ℃, ce qui la rend adaptée à diverses régions et environnements industriels complexes.
Pour les applications nécessitant une capacité de courant plus élevée, le FH66NE160 est le choix recommandé. Pour les systèmes conçus autour d'un courant nominal de 100 A, le FH66NE100 constitue la solution appropriée.

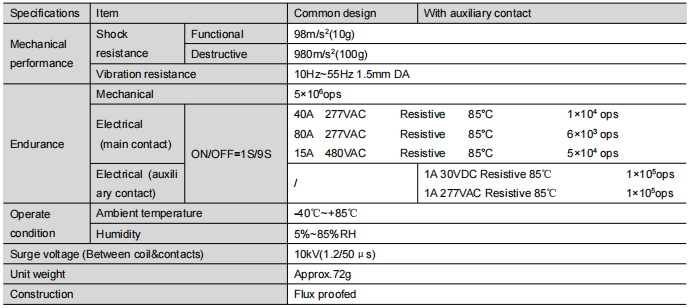

Durée de vie mécanique : 5 × 10⁶ opérations
Durée de vie électrique (contact principal) : 1 × 10⁵ opérations à une charge résistive de 40 A 277VAC (85℃)
Durée de vie électrique (contact auxiliaire) : 1 × 10⁵ opérations à une charge résistive de 1 A 30 VDC/277VAC (85 ℃)
Si vous avez des questions, veuillez remplir le formulaire de contact en bas de page et contactez-nous.
