Alors que les systèmes photovoltaïques, les stations de recharge pour véhicules électriques et les équipements de contrôle industriel imposent des exigences toujours plus élevées en matière de sécurité électrique et d'efficacité énergétique, relais doit offrir non seulement des performances de commutation fiables, mais également une surveillance de la sécurité, un fonctionnement à faible consommation et une stabilité à long terme. La série FH62NE nouveau relais énergétique de Fanhar Electronics combine une capacité de charge élevée, une surveillance de sécurité intelligente, un fonctionnement économe en énergie et une conception longue durée en une seule solution, offrant une solution de commutation de puissance extrêmement fiable pour les applications ayant des exigences strictes en matière de performances électriques, de sécurité du système et d'adaptabilité environnementale.

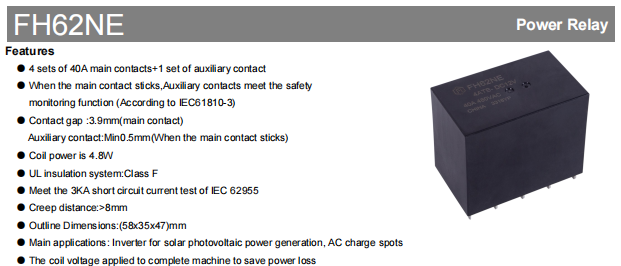

Le FH62NE comprend 4 jeux de contacts principaux 40A et 1 contact auxiliaire :

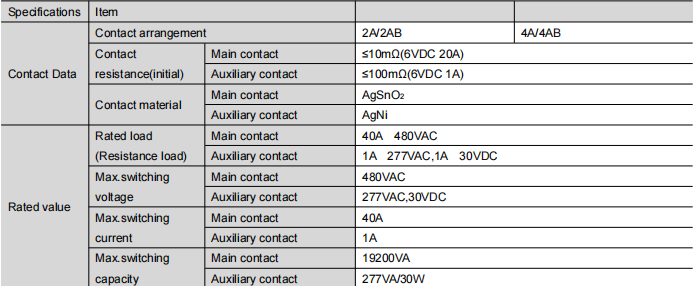

Contacts principaux : 4 contacts normalement ouverts de forme A (4A/4AB), utilisant un matériau AgSnO₂ (oxyde d'étain-argent), évalués à 40 A à 480 VAC (résistif), capacité de commutation maximale de 19 200 VA, résistance de contact initiale ≤10 mΩ.
Contact auxiliaire : 1 contact normalement fermé de forme B, utilisant un matériau AgNi (nickel argent), évalué à 1 A à 277 VAC/30 VDC.
Fonction de sécurité essentielle : En cas de soudage du contact principal dû à un défaut, le contact auxiliaire peut toujours s'ouvrir de manière fiable avec un écart minimum de ≥0,5 mm, envoyant un signal de défaut au système de contrôle pour une surveillance de sécurité en temps réel du circuit principal. Ceci est conforme à la norme de sécurité CEI 61810-3. L'espacement des contacts principaux est de 3,9 mm, garantissant la sécurité de l'isolation haute tension.
Les nouveaux équipements énergétiques fonctionnent sous haute tension pendant des périodes prolongées, exigeant d’excellentes performances d’isolation. Le FH62NE adopte un système d'isolation de classe F (155°C) avec une ligne de fuite >8 mm, empêchant efficacement les claquages et les fuites haute tension.

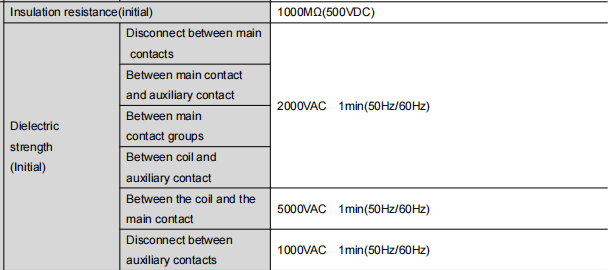

Capacité de rigidité diélectrique :
Surtension : Le relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
Le FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

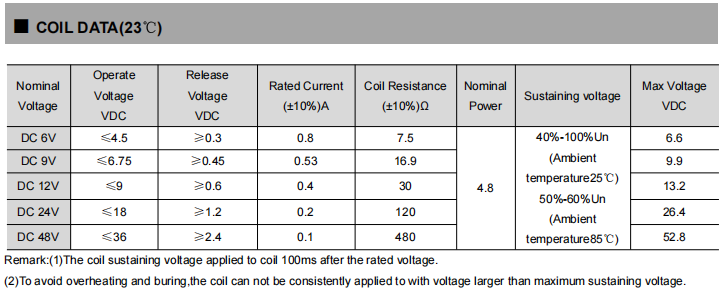

Spécifications de la bobine (à 23°C) :
Temps de fonctionnement : ≤40 ms ; Temps de relâchement : ≤ 20 ms.
Le FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
Cotes d'endurance :
Résistance aux vibrations et aux chocs :

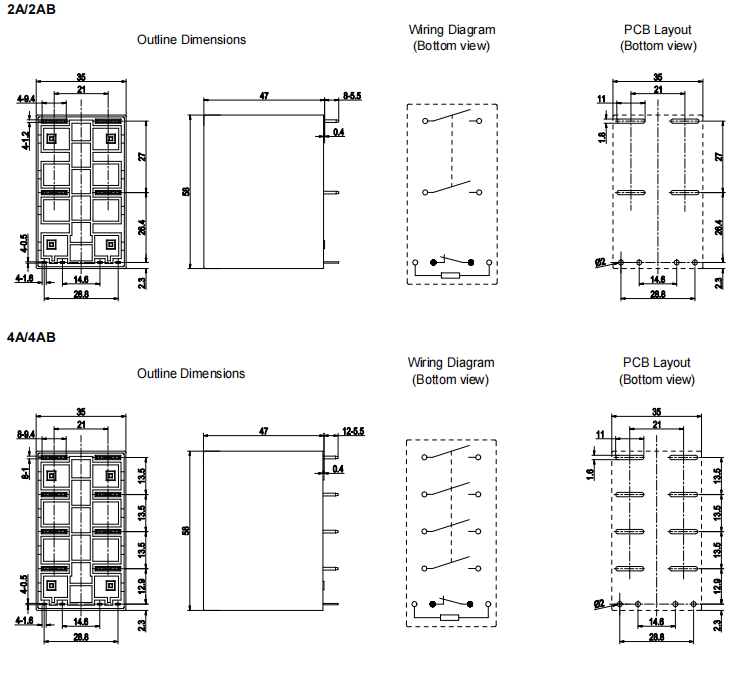

Le FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
Recommandations de montage et de soudure :
Montage : montage sur PCB recommandé
Température de soudure : 260°C ± 5°C
Temps de soudure : 3 à 5 secondes
Tolérance des dimensions de montage (sauf indication contraire) : ±0,1 mm
Grâce à sa capacité de transport de courant élevé, sa surveillance de sécurité indépendante et sa conception éprouvée, le FH62NE est largement utilisé dans :
Onduleurs solaires photovoltaïques : Pour la commutation et l'isolation de charge du côté de l'entrée CC ou de la sortie CA. Sa tenue à haute tension, sa capacité de courant élevée et son immunité aux surtensions gèrent efficacement les fluctuations de tension et les transitoires de commutation courants dans les systèmes photovoltaïques.
Bornes de recharge pour véhicules électriques CA : En tant que composant de commutation principal des circuits de contrôle de charge, les contacts principaux transportent le courant de charge en toute sécurité, tandis que le contact auxiliaire fournit une couche supplémentaire de protection de sécurité.
Systèmes critiques pour la sécurité nécessitant un retour d'état : Le contact auxiliaire fournit des informations de diagnostic sur l'état du contact principal, répondant aux besoins des applications soumises à des exigences de sécurité strictes.
Le main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
Le auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
Le rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Sous charge résistive de 40A/480VAC (ON/OFF = 1s/9s), la durée de vie électrique est de 30 000 opérations.
Le rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Si vous avez des questions, veuillez remplir le formulaire de contact en bas de page et contactez-nous.
