L'application et le développement futur des relais dans les réseaux intelligents

La transformation énergétique mondiale progresse à un rythme sans précédent. Selon l'Agence internationale de l'énergie (AIE), énergie renouvelable Ces sources devraient représenter près de 40 % de la production mondiale d’électricité d’ici 2030, tandis que le nombre de véhicules électriques en circulation devrait dépasser 200 millions. Cette tendance impose des exigences extrêmement élevées en matière de flexibilité, de fiabilité et d’interactivité des réseaux électriques. Le Smart Grid est apparu comme une réponse en intégrant la détection, la communication, le contrôle et le cloud computing avancés dans les réseaux électriques traditionnels, dotant le réseau des capacités « d’auto-perception, d’auto-décision et d’auto-restauration ».

Au sein de la vaste architecture du réseau intelligent, relais , bien que de petite taille, sert à la fois de « première ligne de défense » et de « terminus d’exécution » pour un fonctionnement sûr, stable et efficace du système. Ils assument de multiples responsabilités, allant de l'isolation des défauts et de la commutation de charge à la protection des équipements et à la répartition de l'énergie. Cet article part des principes de base, passe systématiquement en revue les principaux scénarios d'application des relais dans réseaux intelligents , analyse les améliorations tangibles apportées aux performances du réseau et envisage les futures évolutions technologiques. Enfin, une liste de questions fréquemment posées (FQA) est fournie pour une référence rapide.

Bases du relais : de l'électro-aimant au terminal intelligent

Principe de fonctionnement et classification

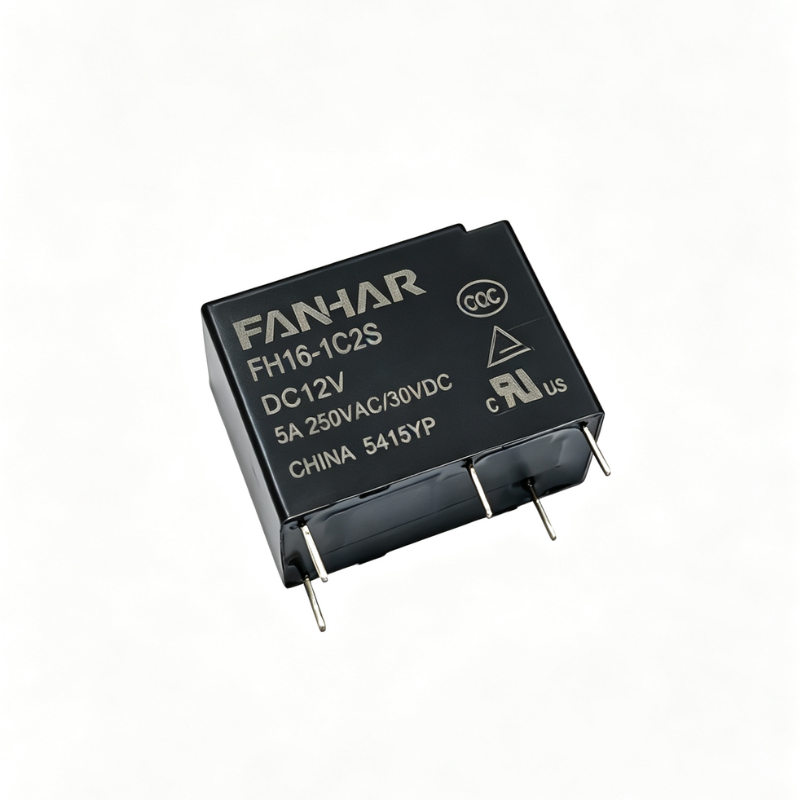

Un relais est un interrupteur électrique automatique. Son principe de fonctionnement de base est le suivant : lorsque la quantité d'entrée (telle que la tension, le courant, la température, le temps, etc.) atteint un seuil défini, un électro-aimant ou un circuit électronique entraîne les contacts à agir, contrôlant ainsi la marche/arrêt d'un circuit haute puissance. Selon les itinéraires techniques, les relais peuvent être classés comme suit :

Rôles traditionnels dans les systèmes électriques

Fonction de contrôle : Utilise des signaux à faible courant pour piloter des charges à courant élevé, permettant ainsi le démarrage/arrêt à distance.

Fonction de protection : Détecte les surintensités, les surtensions, les sous-tensions, les courts-circuits et autres anomalies, déconnectant rapidement les circuits défectueux.

Transmission des signaux : Convertit l'état de l'équipement (fermé/ouvert, alarme) en signaux de contact sec pour les systèmes de surveillance.

Cinq applications principales des relais dans les réseaux intelligents

Sous-stations intelligentes et contrôle des équipements primaires

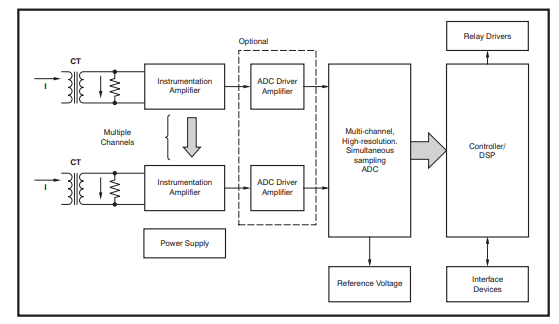

Les réseaux intelligents reposent sur des sous-stations numériques, utilisant largement des transformateurs de mesure électroniques et des équipements primaires intelligents (par exemple, des disjoncteurs intelligents, des sectionneurs). Les relais agissent comme des actionneurs de commande, recevant GOOSE (Generic ObjectÉvénement de sous-station orienté) commandes provenant d'unités de fusion ou de dispositifs de protection et de contrôle, effectuant des opérations de commutation en quelques millisecondes.

Exemple concret : Après la rénovation d'une sous-station intelligente de 220 kV en Chine, le remplacement des relais électromagnétiques traditionnels par des groupes de relais intelligents a réduit le temps de fonctionnement moyen de 80 ms à 15 ms, améliorant ainsi la vitesse d'élimination des défauts du système d'environ 80 %.

Défaut de réseauGuérison et reconfiguration rapide

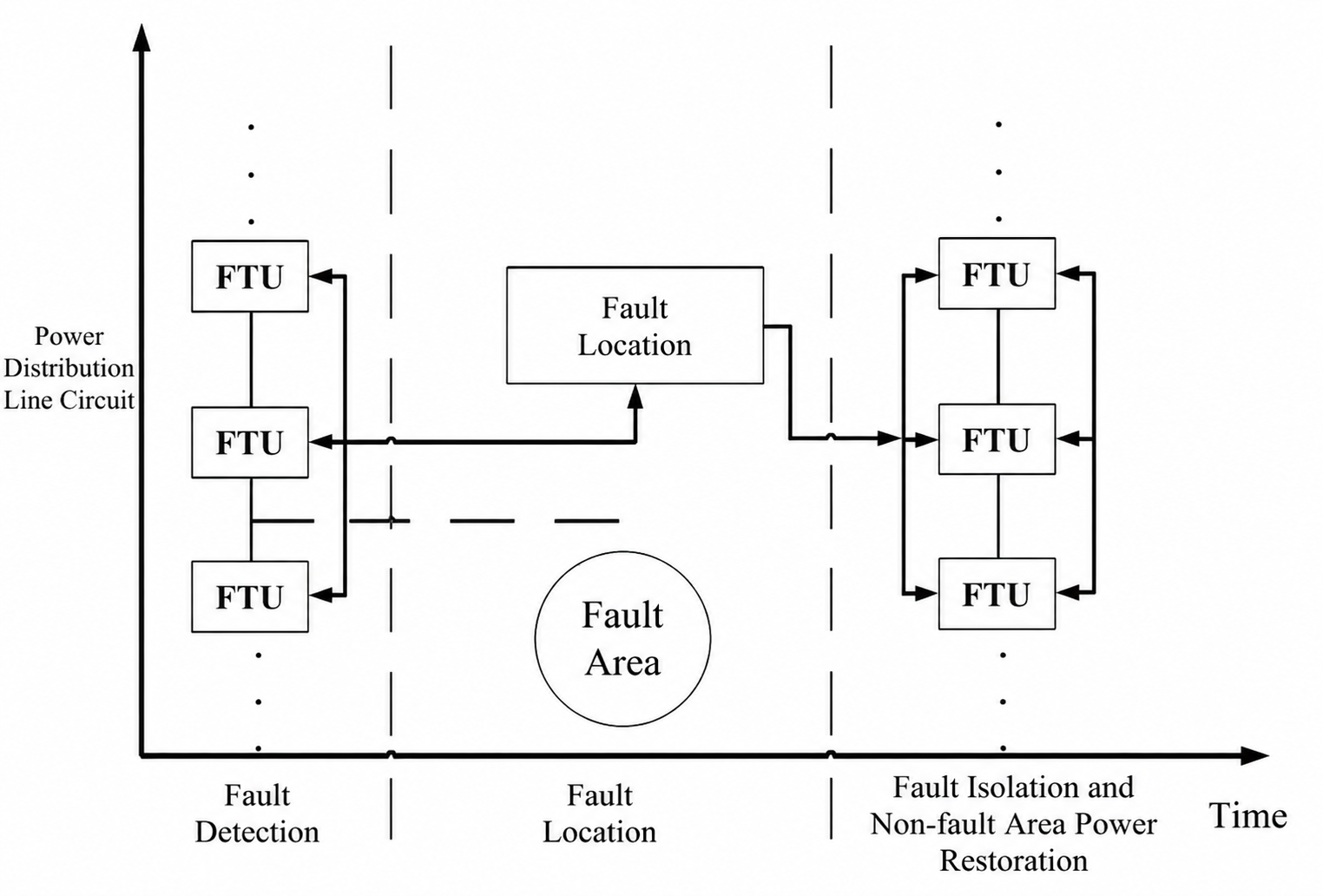

La capacité « d’auto-guérison » des réseaux intelligents repose sur un processus en boucle fermée : détection des pannes → localisation → isolation → restauration. Les relais jouent un double rôle dans ce processus :

Isolation des défauts : lorsqu'un court-circuit se produit sur une ligne, les relais agissent instantanément pour séparer la section défectueuse du réseau principal.

Reconfiguration automatique : grâce à la logique d'automatisation de l'alimentation (FA), les relais coordonnent les commutateurs adjacents pour transférer les sections non défectueuses vers des sources d'alimentation de secours, réduisant ainsi le temps de restauration d'heures en minutes, voire en secondes.

Contrôle précis de la charge et réponse à la demande

Pendant les périodes d’équilibre serré entre l’offre et la demande d’électricité, les réseaux intelligents utilisent des mécanismes de réponse à la demande (DR) pour réguler les charges côté client. Les relais ne sont plus de simples « interrupteurs durs » ; ils fonctionnent en conjonction avec des plateformes d'agrégation de charges :

Réponse aux prix en fonction de l'heure d'utilisation : en fonction des signaux de prix, les relais se déconnectent ou ajustent automatiquement lescharges critiques (par exemple, climatiseurs, chargeurs de VE).

Délestage d'urgence : lorsque la fréquence chute, les relais déconnectent séquentiellement les charges interruptibles en fonction de la priorité, évitant ainsi les pannes de courant à grande échelle.

Selon les statistiques du Département américain de l'énergie, les bâtiments commerciaux utilisant des relais intelligents pour la réponse à la demande peuvent réduire les charges de pointe en été de 15 à 25 %, avec un impact minimal sur le confort des occupants.

Connexion conviviale au réseau des ressources énergétiques distribuées (DER)

L’intégration généralisée du photovoltaïque (PV), de l’énergie éolienne, du stockage d’énergie et des véhicules électriques transforme les réseaux de distribution de systèmes « radiaux unidirectionnels » en systèmes « interactifs bidirectionnels ». Les principales tâches des relais aux points d'interconnexion de la DER comprennent :

Détection active anti-îlotage : En cas de perte de tension du réseau, les relais déconnectent rapidement les générateurs distribués pour empêcher un fonctionnement en îlotage qui pourrait mettre en danger le personnel de maintenance.

Contrôle du lissage de puissance : En fonction des conditions météorologiques, les relais commutent dynamiquement les dispositifs de stockage d'énergie ou ajustent les sorties de l'onduleur pour lisser les fluctuations de puissance.

Coordination multi-sources : Dans les microgrids, les relais servent de « passerelles » pour répartir différentes sources d'énergie en fonction de priorités économiques ou environnementales

Gestion de la santé du cycle de vie complet des équipements

Les relais intelligents modernes intègrent des capteurs de température, de tension et de courant et prennent en charge le protocole de communication CEI 61850. Ils peuvent télécharger des données d'état telles que le nombre d'opérations, l'usure des contacts et la durée de fonctionnement. Les plates-formes de maintenance, combinées à des modèles d'apprentissage automatique, prédisent la durée de vie utile restante des relais, permettant une maintenance basée sur l'état plutôt qu'une maintenance planifiée, réduisant ainsi les coûts d'exploitation et de maintenance d'environ 30 à 40 %.

Amélioration de la valeur tridimensionnelle des relais dans les réseaux intelligents

Tendances de développement futures : de l'actionneur au « nœud de décision Edge »

Intégration du renseignement et de l'IA

La prochaine génération de relais intégrera des puces IA de pointe, permettant la reconnaissance locale des caractéristiques de la forme d'onde pour faire la distinction entre les « défauts transitoires induits par la foudre » et les « courts-circuits permanents », et sélectionnera de manière autonome des stratégies de réenclenchement, évitant ainsi les impacts secondaires sur le système dus à un réenclenchement aveugle. Il est prévu que les relais intelligents à auto-apprentissage entreront dans des projets pilotes vers 2028.

Définition logicielle et virtualisation

Avec l'essor du concept de système d'alimentation défini par logiciel, la logique de protection des relais ne sera plus codée en dur en tant que paramètres matériels fixes, mais sera chargée à la demande via des applications basées sur le cloud. Par exemple, le même matériel peut exécuter une stratégie « anti-retour de puissance PV » pendant la journée et passer à une stratégie de « gestion de charge/décharge de stockage d'énergie » la nuit, permettant ainsi « un appareil, des utilisations multiples ».

Fonctionnement haute fréquence et largeSemi-conducteurs à bande interdite

La maturation des dispositifs en carbure de silicium (SiC) et en nitrure de gallium (GaN) pousse le soliderelais d'état vers la commutation haute fréquence au niveau MHz. Cela réduira de plus de 50 % le volume de relais utilisés dans les transformateurs électroniques de puissance (PET) et les réseaux de distribution moyenne tension CC (MVDC), tout en réduisant les pertes à untiers des solutions conventionnelles.

Fonctionnement et maintenance à double commande numérique

À l’avenir, chaque relais disposera d’un « miroir virtuel » dans une plateforme de jumeau numérique, reflétant ses états électriques, thermiques et mécaniques en temps réel. Grâce à la simulation, les modes de défaillance potentiels peuvent être prédits des semaines à l'avance, permettant ainsi le remplacement dans les délais optimaux, ce qui permet d'atteindre véritablement « zéro temps d'arrêt imprévu ».

Conclusion

En tant que composant « petit mais essentiel » des réseaux intelligents, les relais sont passés de simples commutateurs électromécaniques à des terminaux intelligents multifonctionnels intégrant la détection, la communication, le contrôle et le calcul. Ils jouent un rôle irremplaçable dans l’amélioration de l’efficacité de l’utilisation de l’énergie, l’amélioration de la fiabilité de l’approvisionnement et la garantie de la sécurité du système. Face aux futurs réseaux avec une forte pénétration des énergies renouvelables, un contenu électronique de haute puissance et une numérisation élevée, les relais continueront d'évoluer pour devenir plus intelligents, plus rapides, plus flexibles et plus fiables. L'innovation technologique, associée aux efforts de normalisation, poussera conjointement l'industrie des relais à fournir un soutien sous-jacent solide aux objectifs mondiaux de neutralité carbone.
