Cinq avantages fondamentaux des relais en matière de logique et de contrôle

À l’ère numérique pilotée par les semi-conducteurs, le dispositif électromécanique traditionnel connu sous le nom de relais est très durable. Il s'agit d'une interface vitale et d'un composant de sécurité fondamental au sein de l'écosystème de l'automatisation industrielle ; ce n’est pas une technologie dépassée concurrente des circuits intégrés. En tant que pont fiable pour le contrôle de l'énergie, les relais traduisent de manière transparente et sécurisée les commandes délicates du monde microélectronique basse tension en actions à haute puissance dans le domaine physique. Ci-dessous sont présentés cinq avantages fondamentaux qui rendent les relais durables et, dans certains domaines, irremplaçables :

Isolation électrique supérieure et capacité de commutation de puissance robuste

La force fondamentale des relais réside dans leur structure physique électromagnétique, permettant une isolation électrique physique complète entre le circuit de commande (bobine) et le circuit de charge (contacts). De nombreux dispositifs semi-conducteurs ne parviennent pas à atteindre la barrière de sécurité intrinsèque créée par cette isolation.

Sécurité haute tension et protection des équipements : dans le contrôle industriel, un point de sortie PLC 24 V peut avoir besoin de contrôler un moteur triphasé 400 V. Les relais constituent l'intermédiaire idéal dans ce scénario. Pour éviter que ces signaux d'interférence ne causent des dommages aux contrôleurs centraux valant des milliers de dollars, ils bloquent complètement les pointes de tension potentielles, les courants de pointe et les forces électromotrices induites du côté charge. Cette protection est « inhérente » et ne nécessite aucun optocoupleur ou circuit de protection supplémentaire.

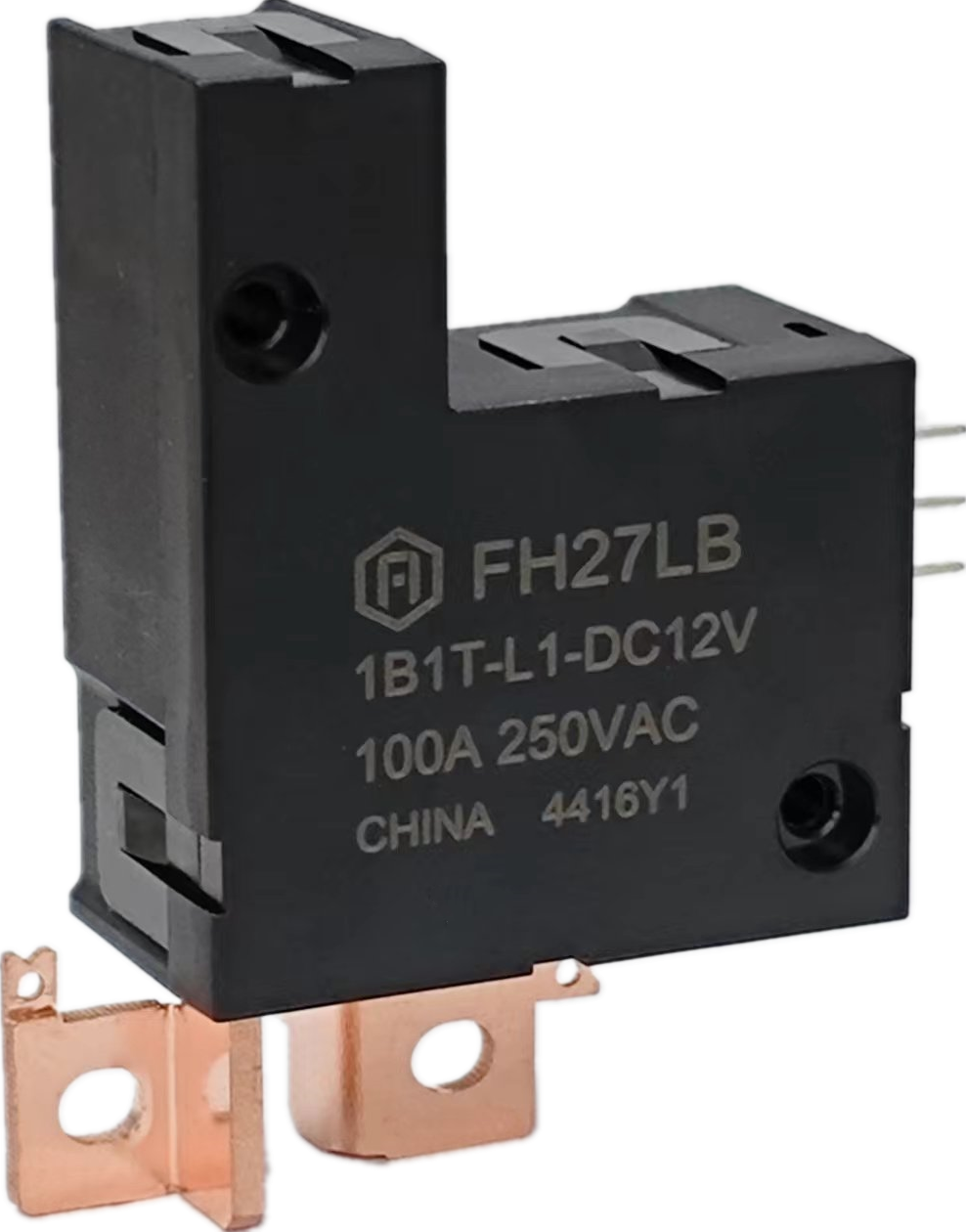

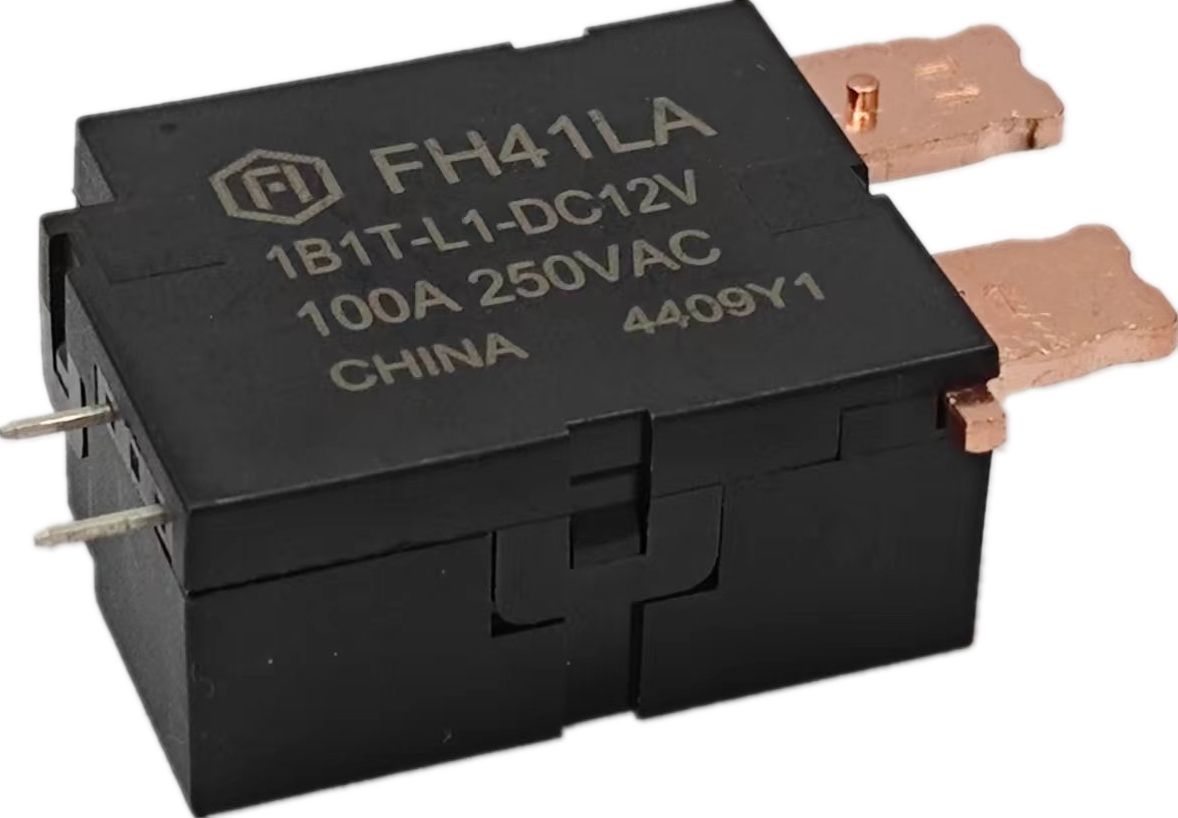

Adaptabilité flexible de la charge : les contacts de relais offrent une polyvalence exceptionnelle. On peut compter sur eux pour commuter de manière cohérente dans les paramètres nominaux, qu'ils gèrent des charges capacitives, des charges inductives avec de forts courants d'appel (telles que des moteurs ou des transformateurs) ou des charges résistives (telles que des éléments chauffants). Les applications de contrôle industriel peuvent utiliser des relais de puissance spécialisés pour gérer directement des courants de plusieurs dizaines d'ampères. Ils ont une faible chute de tension à l'état passant, ce qui se traduit par une consommation d'énergie propre et une génération de chaleur relativement faibles.

Compatibilité universelle de charge AC/DC : généralement, le même modèle de relais prend en charge les charges AC et DC (notez la nécessité d'une suppression d'arc DC). Cette flexibilité offre des avantages majeurs pour la conception des produits et la gestion des stocks.

Tolérance environnementale et robustesse du système inégalées

Dans les environnements industriels difficiles, la stabilité dépasse de loin les vitesses de commutation de l’ordre de la microseconde. La structure électromécanique des relais les rend plus robustes que les composants purement électroniques.

Immunité électromagnétique inhérente : les bobines de relais présentent une tolérance remarquable aux signaux de commande, restant insensibles aux fluctuations mineures de tension et au bruit du signal. Dans les environnements soumis à des interférences électromagnétiques intenses (par exemple, à proximité de machines à souder ou d'onduleurs haute puissance), les dispositifs de commutation à semi-conducteurs peuvent mal fonctionner en raison d'interférences. Toutefois, les relais ne se déclencheront pas par erreur. Ceci à moins que la tension de la bobine ne soit continuellement abaissée en dessous ou augmentée au-dessus du seuil de fonctionnement.

Plage de températures de fonctionnement extrêmement large : les relais de qualité industrielle fonctionnent de manière stable entre -40 °C et 85 °C, certains modèles tolérant des températures encore plus élevées. Les performances des dispositifs semi-conducteurs peuvent varier considérablement avec la température. Cela inclut la résistance à l'état passant et la vitesse de commutation. Cela peut potentiellement entraîner une dégradation des performances ou une panne thermique à des températures élevées. Fréquemment, l'ajout de dissipateurs thermiques ou un refroidissement par air forcé est nécessaire, ce qui augmente la complexité et le coût du système.

Résistance aux chocs, aux vibrations et à la poussière : des relais résistants aux chocs spécialement conçus avec des structures internes renforcées et des composés d'enrobage sont utilisés pour les applications mobiles telles que le transport ferroviaire et les engins de construction. Ceux-ci garantissent un fonctionnement de contact stable sous des vibrations et des impacts continus, évitant ainsi les fausses déconnexions.  Leur construction scellée bloque également efficacement la pénétration de la poussière et de l'humidité, ce qui constitue un défi souvent inaccessible avec les cartes PCB ouvertes.

Dépannage minimaliste et commodité de maintenance exceptionnelle

Pour les clients qui recherchent un temps d'arrêt minimal et une efficacité de maintenance maximale, la « perceptibilité » et la « facilité d'entretien » d'un relais représentent sa valeur fondamentale.

Visibilité de l'état en temps réel : même lorsqu'ils ne sont pas alimentés, les positions de contact de nombreux relais sont clairement affichées par des drapeaux indicateurs mécaniques, en plus d'être visibles à travers les fenêtres d'observation. Le « clic » audible classique lors de l'engagement fournit aux ingénieurs une vision auditive immédiate. rétroaction, permettant une localisation préliminaire rapide des défauts.

Processus de diagnostic sans outils spécialisés : le personnel de maintenance n'a besoin que d'un multimètre pour effectuer la plupart des diagnostics : mesurer la résistance de la bobine pour déterminer les circuits ouverts et mesurer la résistance de contact pour identifier les arcs ou les collages. Cela élimine le besoin d'analyseurs logiques coûteux ou d'outils de débogage logiciel, réduisant ainsi les obstacles à la maintenance et les coûts d'outillage.

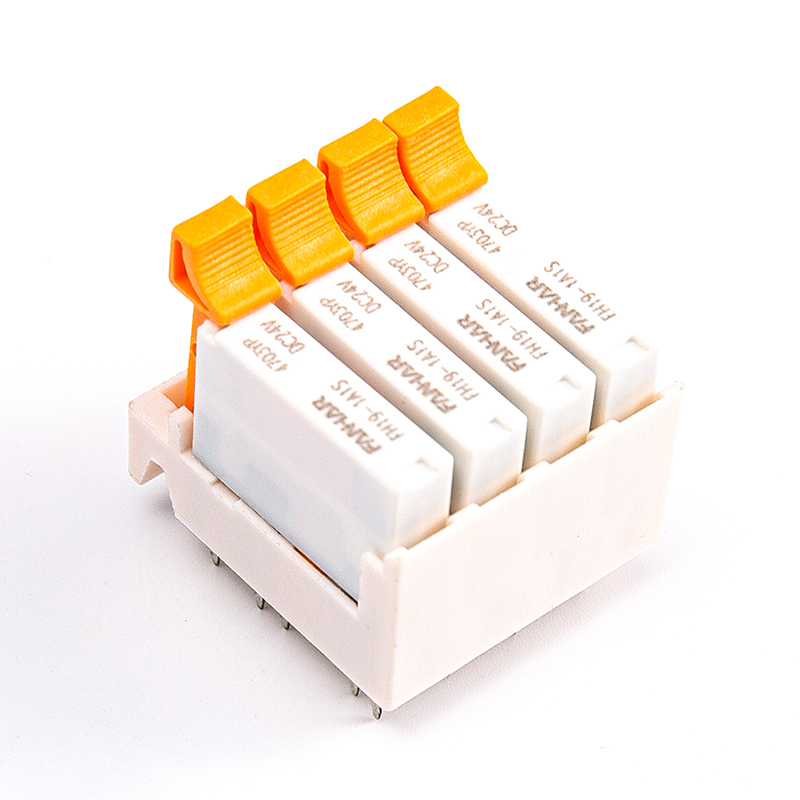

Remplacement modulaire et durée de vie prévisible : les relais utilisent généralement un montage sur rail standard ou une installation de type prise. Dans les lignes de production ou les gros équipements, le remplacement d'un seul relais en quelques minutes après une panne de circuit minimise considérablement les temps d'arrêt du système. De plus, leur durée de vie est clairement définie par la « durée de vie mécanique » et la « durée de vie électrique ». Les utilisateurs peuvent effectuer une maintenance préventive de manière scientifique, en fonction de la fréquence de fonctionnement et du type de charge. Cela leur permet de remplacer des pièces par lots. Ils peuvent le faire avant la fin de leur durée de vie prévue. Cela évite les interruptions de production.

Rentabilité inégalée dans les systèmes de petite et moyenne taille

Dans les applications sensibles aux coûts et spécifiques à des fonctions, les solutions de relais offrent une valeur économique globale exceptionnelle.

Faible investissement initial et coûts de développement nuls : pour une machine d'automatisation dédiée ou une petite ligne de production, la logique de contrôle peut comprendre seulement des dizaines de relais et de minuteries. Les solutions de relais éliminent les dépenses liées au matériel API, les frais de licence logicielle et le temps de programmation coûteux des ingénieurs. Une fois le câblage terminé, la logique est définitivement fixée et validée.

Avantage du coût total de possession : Pour un contrôle logique à fonction fixe nécessitant des modifications minimes, la stabilité et la maintenabilité des solutions de relais se traduisent par un coût total de possession exceptionnellement faible. Ils éliminent les problèmes liés aux pannes logicielles, aux interférences virales ou aux mises à niveau du micrologiciel.

Transition transparente de la technologie et des talents : le schéma à contacts, le langage de programmation API standardisé à l'échelle mondiale, tire ses symboles graphiques et ses concepts logiques directement des circuits de commande de relais. Cela permet aux électriciens chevronnés et aux techniciens expérimentés de comprendre, de concevoir et de maintenir en toute transparence des systèmes modernes basés sur des API, réduisant ainsi considérablement la difficulté et le coût des mises à niveau technologiques d'entreprise et de la formation du personnel.

La protection ultime pour les systèmes critiques pour la sécurité

Dans les domaines impliquant la sécurité des personnes et des équipements, le principe de conception de base est la « sécurité intégrée ». Les caractéristiques physiques des relais en font le

ultime sauvegarde pour la construction de circuits de sécurité.

Modes de défaillance déterminés et déconnexion forcée : c'est la principale raison pour laquelle les relais sont irremplaçables dans les circuits de sécurité. Lors d'une coupure de courant, les contacts normalement fermés d'un relais reviennent physiquement et de force à l'état fermé, tandis que les contacts normalement ouverts sont déconnectés de force. Cette caractéristique est largement appliquée dans les circuits d'arrêt d'urgence, les verrouillages de portes de sécurité et les boucles de protection contre les surcharges. La perte de puissance du système déclenche immédiatement un état de sécurité : un mécanisme de protection simple, direct et absolument fiable dont la certitude dépasse de loin les solutions logicielles susceptibles de tomber en panne en raison d'un emballement de programmes ou d'un blocage de puces.

Conformité aux normes de sécurité : de nombreux modules de relais de sécurité basés sur des relais dans le monde ont passé une certification de sécurité fonctionnelle rigoureuse. (par exemple, CEI 61508, ISO 13849). Ces modules atteignent des niveaux d'intégrité de sécurité élevés grâce à une logique matérielle telle que la redondance, l'autosurveillance et la surveillance croisée, et sont largement utilisés dans des secteurs à haut risque tels que la fabrication automobile et le contrôle des ascenseurs.

Redondance matérielle simplifiée : le contrôle de la redondance au niveau matériel peut être facilement réalisé grâce à de simples connexions en série (logique ET) ou en parallèle (logique OU) de plusieurs contacts de relais. Cela permet de construire des systèmes qui restent sûrs même en cas de défaillance de composants individuels. L'intuitivité et la fiabilité de cette conception redondante sont difficiles à égaler pour la redondance logicielle.

Construire des fondations industrielles avec la technologie des semi-conducteurs

Les relais et la technologie des semi-conducteurs ne sont pas des substituts mais des partenaires symbiotiques. Alors que nous adoptons les circuits intégrés et les automates pour le traitement du signal, le calcul à grande vitesse et la logique complexe, les relais restent les alliés de confiance des ingénieurs dans des scénarios exigeant une isolation élevée, une capacité de commande puissante, une résilience aux environnements extrêmes, une fiabilité et une sécurité ultimes et un coût total du cycle de vie optimisé.

Fanhar s'engage à apporter de l'innovation à l'architecture de relais classique. En développant de nouveaux matériaux de contact en alliage d'argent pour réduire la résistance de contact et supprimer les arcs électriques, en optimisant les systèmes de circuits magnétiques pour réduire la consommation d'énergie et améliorer la sensibilité, et en renforçant les technologies d'étanchéité pour améliorer l'adaptabilité environnementale, nous apportons continuellement de la valeur à nos clients.
