Relais industriel FH50

Dans le domaine actuel en évolution rapide de l'automatisation industrielle et des énergies renouvelables, les exigences relatives aux composants fondamentaux du système – les relais – ont dépassé le rôle fondamental d'« activation et désactivation des circuits ». Ils doivent désormais résister à des environnements plus difficiles, gérer des charges de puissance plus élevées, garantir une longévité prolongée et se conformer aux réglementations environnementales mondiales strictes. Aujourd'hui, nous proposons une analyse approfondie du relais haute puissance FH50, un dispositif haute performance de 16 A spécialement conçu pour les applications exigeantes telles que le contrôle industriel et les onduleurs photovoltaïques.

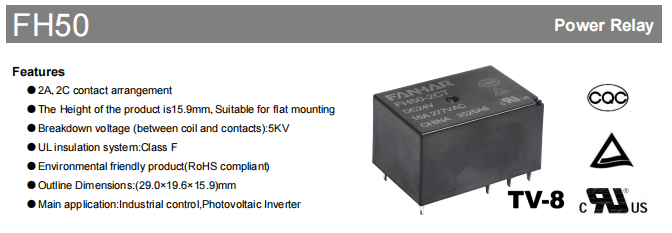

Avantages principaux

Le FH50 représente plus qu'un simple relais ; c'est un engagement solide envers la stabilité du système. Ses principaux atouts se manifestent dans les aspects suivants :

Conception haute densité, installation flexible

Avec des dimensions compactes de seulement 29,0 mm (L) x 19,6 mm (L) x 15,9 mm (H), son faible encombrement le rend exceptionnellement bien adapté au montage à plat. Cela permet d'économiser efficacement un espace précieux sur les circuits imprimés, s'alignant parfaitement sur la tendance moderne vers la miniaturisation et la conception haute densité dans les équipements industriels. Sa construction légère, environ 16,5 g, facilite également l'assemblage et la production automatisés.

Isolation électrique et sécurité

Tension de tenue ultra élevée : la rigidité diélectrique entre la bobine et les contacts atteint une étonnante 5 000 V CA. Cela garantit une forte isolation électrique du système, protégeant ainsi les circuits de commande basse tension des erreurs du côté haute tension, une caractéristique essentielle dans les applications haute tension telles que les onduleurs photovoltaïques.

Indice d'isolation : la résistance d'isolation initiale atteint 1 000 MΩ (à 500 V CC), garantissant un courant de fuite négligeable.

Système d'isolation UL Classe F : Cela indique que les matériaux d'isolation peuvent supporter des températures allant jusqu'à 155°C, offrant une marge de sécurité considérable et une fiabilité améliorée.

Capacité de manutention de charge puissante

Charge nominale de 16 A : il peut facilement gérer une charge résistive de 16 A à 277 V CA, avec une puissance de commutation maximale allant jusqu'à 4 432 VA. Cela suffit pour faire fonctionner diverses machines industrielles, moteurs, appareils de chauffage et autres appareils.

Contacts de haute qualité : utilise un matériau de contact AgSnO2 (oxyde d'étain d'argent) respectueux de l'environnement. Comparé à l'AgCdO traditionnel, l'AgSnO2 offre une résistance au soudage et à l'érosion par arc, conduisant à des performances exceptionnelles dans les applications à courant élevé et à fort appel et prolongeant considérablement la durée de vie électrique.

Capacité de charge minimale : prend en charge des charges minimales jusqu'à 5 V CC 100 mA, permettant son utilisation dans certains scénarios de commutation de signal, améliorant ainsi sa polyvalence.

Réponse rapide et haute robustesse

Fonctionnement rapide : temps de fonctionnement ≤ 10 ms, temps de libération ≤ 5 ms, satisfaisant aux exigences de réaction rapide dans les systèmes de contrôle industriels.

Large adaptabilité environnementale : la plage de températures de fonctionnement s'étend de -40 °C à 85 °C, avec une plage d'humidité de 5 % à 85 %. Il fonctionne de manière fiable aussi bien par temps extrêmement froid que par chaleur intense.

Excellentes performances mécaniques : présente une résistance aux chocs de 10 g (opérationnel) et 100 g (catastrophique), en plus d'une résistance aux vibrations de 10 Hz à 55 Hz, 1,5 mm DA. Cela garantit une fonctionnalité fiable dans les environnements industriels exposés aux vibrations et aux impacts mécaniques.

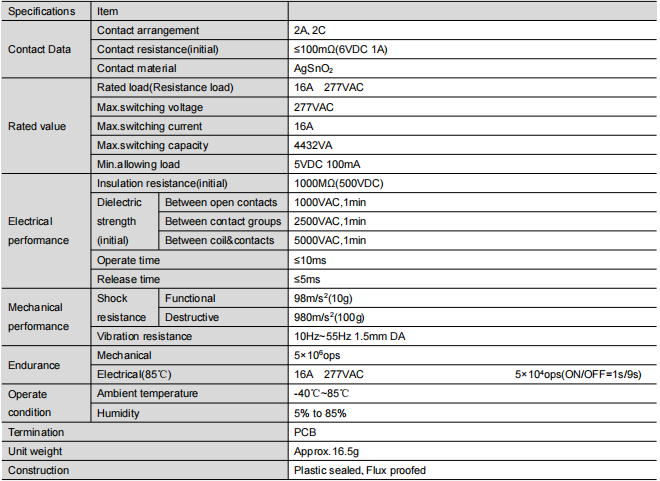

Analyse approfondie des paramètres techniques (essentielle pour la sélection)

Pour vous aider à faire une sélection plus précise, nous proposons une interprétation plus approfondie des paramètres techniques clés :

Applications typiques : au-delà du photovoltaïque et du contrôle industriel

Bien que ses principales applications soient le contrôle industriel et les onduleurs photovoltaïques, en raison de ses performances, le FH50 est également largement utilisé dans :

Onduleurs PV : pour les circuits de commutation et de protection du côté du courant continu et du côté du courant alternatif. La caractéristique de tension de tenue élevée correspond parfaitement à l'environnement haute tension des systèmes photovoltaïques.

Panneaux de commande industriels : fonctionnant comme intermédiaire entre les automates programmables, les minuteries, les contrôles de température et les charges externes, notamment les moteurs, les électrovannes et les radiateurs.

Maison intelligente/automatisation des bâtiments : utilisé dans la régulation de l'éclairage haute puissance, les systèmes CVC, la gestion des pompes, etc.

Équipement de recharge pour véhicules électriques : dans les piles de recharge CA, fonctionnant comme un élément clé pour le pilote de commande et la commutation du circuit principal.

Gestion de l'alimentation : pour la commutation de puissance et le contrôle de sortie dans des équipements tels que les onduleurs et les régulateurs de tension.

Guide de sélection et d’utilisation : Comment faire le meilleur choix ?

La documentation met en évidence deux types de structures, qui sont essentiels au processus de sélection :

Type résistant au flux :

Environnement recommandé : Environnements propres, tels que l'intérieur des appareils électroménagers ou des armoires de distribution climatisées. Il empêche efficacement les gaz de flux de pénétrer dans le relais pendant le processus de soudage du PCB.

Remarque : Il n'offre pas une protection complète contre l'infiltration de gaz corrosifs externes (tels que H2S, SO2, NO2) et de particules.

Type scellé en plastique :

Environnement recommandé : Conditions sales ou abrasives, y compris les installations chimiques, les machines extérieures ou les ateliers avec des concentrations élevées de poussière. Ses contacts internes sont complètement isolés de l'environnement externe, offrant une résistance à la corrosion et une protection contre la poussière.

Conclusion : Si vous avez des exigences extrêmes en matière de fiabilité à long terme ou si vous ne pouvez pas prédire l'environnement de fonctionnement final, opter pour le type scellé en plastique est la solution la plus robuste.

Rappels d'installation et de conception

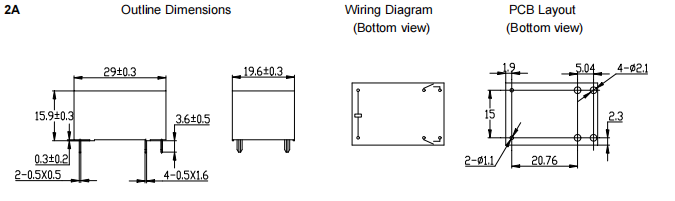

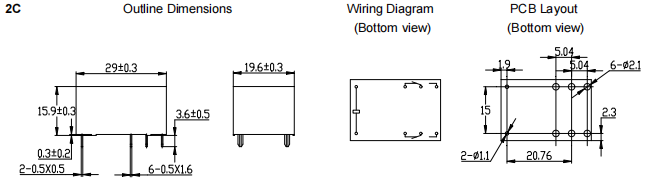

Respectez strictement la tolérance de disposition du PCB recommandée (± 0,1 mm) et indiquez les tolérances dimensionnelles pour garantir une bonne qualité de montage et de soudure.

Lors de la manipulation et de l'installation du produit, évitez de le laisser tomber ou de le soumettre à des chocs violents, car cela pourrait entraîner des modifications de ses paramètres internes.

Résumé et perspectives

Le relais haute puissance FH50, caractérisé par sa taille compacte, une tension d'isolement allant jusqu'à 5KV, une capacité de charge importante de 16A et des certifications de sécurité internationales complètes (UL, TUV, CQC), représente un choix formidable pour les secteurs du contrôle industriel et des énergies renouvelables. Il dépasse un simple composant de commutation ; il agit comme un allié essentiel qui assure la performance durable et fiable de votre système et améliore la compétitivité de vos produits sur le marché.

Le FH50 est une option exemplaire pour ceux qui recherchent un relais de puissance haute performance et haute fiabilité, méritant d'être exploré et évalué. Contactez-nous immédiatement pour obtenir des échantillons et une assistance technique, et permettez au FH50 de protéger votre prochain projet !

Avertissement : les paramètres de cet article sont compilés sur la base de fiches techniques publiques. Pour une sélection et une conception spécifiques, veuillez vous référer à la dernière fiche technique officielle. Les spécifications du produit sont sujettes à changement sans préavis.
