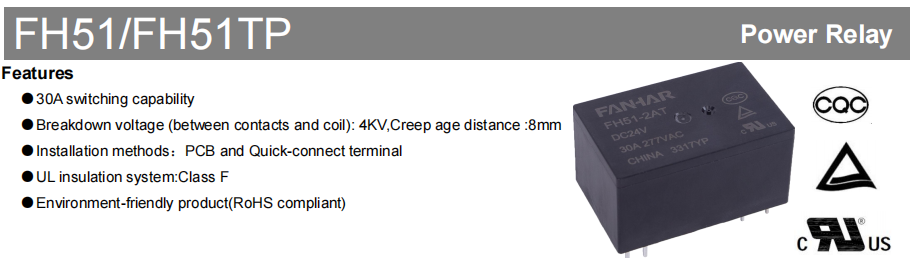

Relais industriel FH51/FH51TP

Les relais sont des éléments de contrôle importants dans le contrôle industriel moderne, les appareils électroménagers et les systèmes électriques. Leur fiabilité, leur sécurité et leur longévité ont un effet direct sur le fonctionnement du système et sur le ressenti des utilisateurs. Les relais haute puissance des séries FH51/FH51TP offrent une capacité de commutation, des performances d'isolation et des options de montage flexibles exceptionnelles, offrant ainsi des solutions de contrôle stables, sûres et durables pour une large gamme d'applications à charge élevée.

Présentation du produit

Les relais de la série FH51 utilisent un système d'isolation de classe F UL et offrent une capacité de commutation maximale allant jusqu'à 50 A. Ils prennent en charge deux méthodes de montage (bornes PCB et bornes à connexion rapide) pour s'adapter à différentes conceptions structurelles et processus de production. Les produits respectent les normes environnementales RoHS, ce qui les rend adaptés aux applications soumises à des exigences strictes en matière de sécurité, de protection de l'environnement et de fiabilité à long terme.

Avantages clés

Capacité de commutation de charge élevée pour les équipements haute puissance

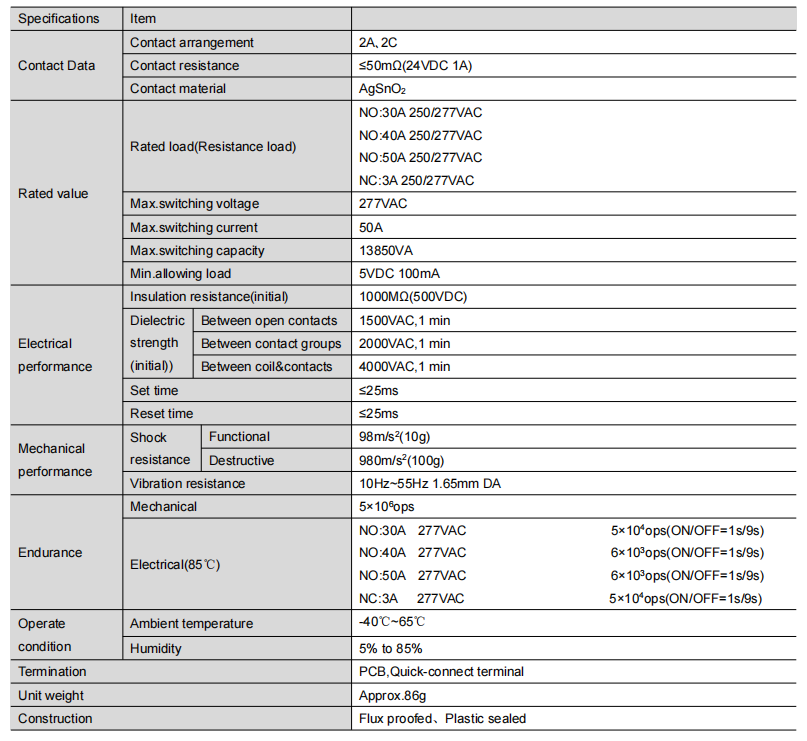

Les contacts normalement ouverts (NO) prennent en charge 30 A/40 A/50 A à 250/277 V CA ; Les contacts normalement fermés (NC) prennent en charge 3 A à 250/277 V CA.

La capacité de commutation maximale atteint 13 850 VA, capable de gérer des appareils haute puissance tels que des compresseurs de climatiseur, des radiateurs et des moteurs industriels

Excellente isolation et rigidité diélectrique pour la sécurité du système

Rigidité diélectrique entre la bobine et les contacts : 4 000 VCA, assurant une isolation fiable entre les circuits haute et basse tension

Distance d'isolement : 8 mm, améliorant efficacement la marge de sécurité électrique et réduisant le risque de fuite

Résistance d'isolation initiale : 1 000 MΩ (à 500 V CC) pour un fonctionnement stable à long terme

Dispositions de contacts multiples et options de montage pour une adaptation flexible

Disponible avec 2A (deux contacts NO) et 2C (deux contacts inverseurs) pour répondre à diverses exigences de logique de contrôle

Choisissez entre des bornes PCB ou des bornes à connexion rapide (TP) pour faciliter l'assemblage automatisé et la maintenance sur site, améliorant ainsi l'efficacité de la production

Large plage de tension de bobine et faible consommation d'énergie

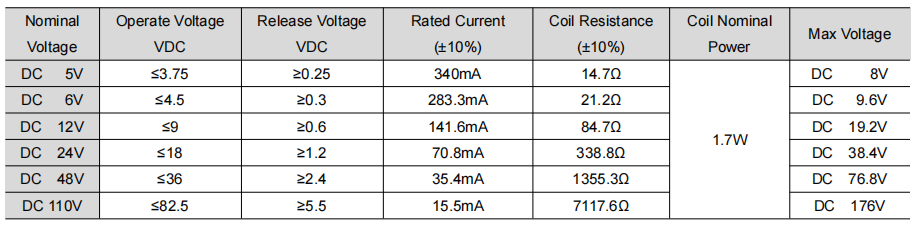

Options de tension de bobine : DC 5 V/6 V/12 V/24 V/48 V/110 V, compatible avec divers circuits de contrôle.

Puissance nominale : 1,7 W, équilibrant des performances d'extraction fiables et l'efficacité énergétique du système

Performances robustes dans des environnements difficiles

Plage de température de fonctionnement : -40 ℃ à 65 ℃, adaptée aux conditions de froid extrême et de température élevée

Résistance aux vibrations : 10 Hz ~ 55 Hz, 1,65 mm DA ; résistance aux chocs : 980 m/s² (100g), idéal pour les équipements industriels soumis à des vibrations fréquentes

Disponible en constructions résistantes aux flux et scellées en plastique pour correspondre à la propreté environnementale :

Résistant aux flux : recommandé pour les environnements propres exempts de H₂S, SO₂, NO₂ et poussière

Scellé en plastique : recommandé pour les environnements impurs contenant les contaminants ci-dessus, améliorant ainsi la fiabilité à long terme

Applications typiques

Appareils électroménagers : climatiseurs, chauffe-eau, fours à micro-ondes, radiateurs électriques, déshumidificateurs

Contrôle industriel : contrôle de moteurs, systèmes de gestion de l'énergie, équipements d'automatisation, équipements de chauffage industriel

Systèmes électriques : compteurs intelligents, contrôle de la distribution d'énergie, installations de recharge, nouveaux équipements énergétiques

Résumé

Les relais haute puissance des séries FH51/FH51TP combinent une capacité de charge élevée, de fortes performances d'isolation, une configuration flexible et une adaptabilité aux environnements difficiles, ce qui en fait un choix idéal pour les systèmes de contrôle de haute fiabilité. Qu'il s'agisse d'appareils électroménagers, d'équipements industriels ou de systèmes électriques, la série FH51 fournit un composant de contrôle de base stable, sûr et durable pour vos conceptions.
