Accueil / Actualités / Nouvelles de l'industrie / Relais de puissance FH12 40A pour équipements de contrôle industriel, de soudage par points et d'alimentation électrique

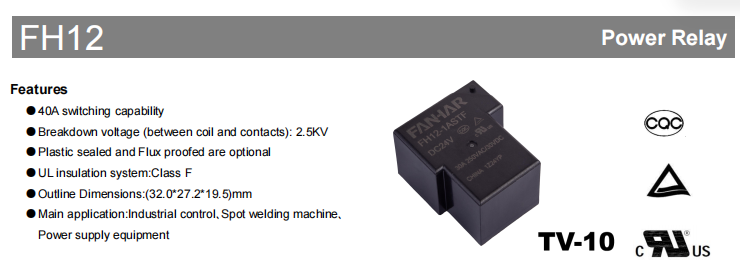

Le Relais de puissance FH12 est conçu pour la commutation à courant élevé dans le contrôle industriel, les machines de soudage par points et les équipements d'alimentation électrique. Doté d'un courant de commutation maximum de 40A , rigidité diélectrique de 2500VAC entre la bobine et les contacts , et un Système d'isolation de classe F UL , le FH12 offre des performances électriques fiables pour les applications industrielles exigeantes. Disponible dans les deux plastique scellé et résistant aux flux constructions, il peut être sélectionné en fonction de différents environnements d'exploitation.
1. Principales caractéristiques du FH12 Relais de puissance
Capacité de commutation 40A
Le FH12 supports a maximum switching current of 40A avec une capacité de commutation maximale de 7500 VA , ce qui le rend adapté aux applications nécessitant une commutation fiable à courant élevé.
Isolation électrique fiable
Le relay provides an insulation resistance of 1 000 MΩ (500 V CC) et a dielectric strength of 2500VAC entre la bobine et les contacts , aidant à maintenir une isolation électrique sûre pendant le fonctionnement.
Configurations de contacts multiples
Le FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
permettant aux utilisateurs de sélectionner la configuration appropriée pour différentes conceptions de circuits.
Construction scellée en plastique ou résistante aux flux
Deux options de construction sont disponibles : étanche aux flux et scellée en plastique.
Selon la fiche technique, la version résistante aux flux est recommetée pour les environnements propres, tandis que la version scellée en plastique convient aux environnements contenant de la poussière ou des gaz corrosifs tels que H₂S, SO₂ et NO₂.
Système d'isolation de classe F
Le FH12 complies with the Système d'isolation UL classe F , répondant aux exigences internationales d’isolation pour les équipements électriques industriels.

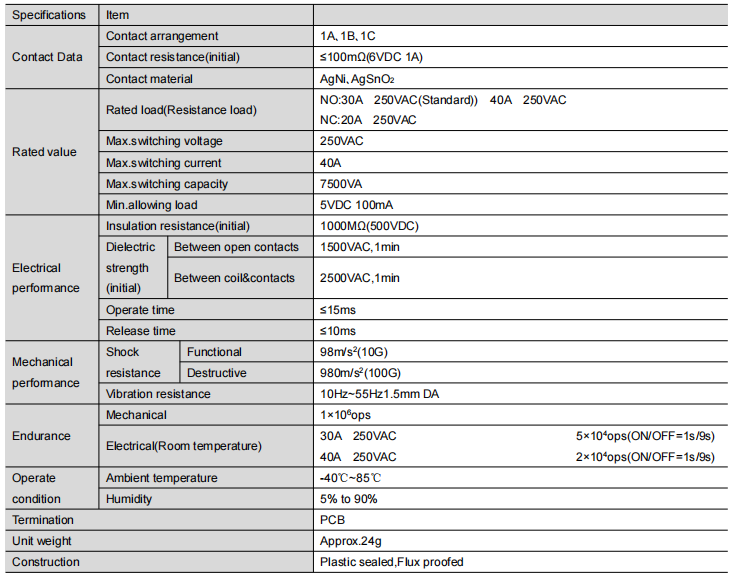

2. Spécifications techniques
3. Performances
Le FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Performances électriques
- Résistance d'isolement : 1 000 MΩ (500 V CC)
- Rigidité diélectrique entre contacts ouverts : 1500VAC pendant 1 minute
- Rigidité diélectrique entre bobine et contacts : 2500VAC pendant 1 minute
Vitesse de fonctionnement
- Temps de fonctionnement : ≤15 ms
- Heure de sortie : ≤10 ms
Performances mécaniques
- Résistance fonctionnelle aux chocs : 98 m/s² (10G)
- Résistance aux chocs destructeurs : 980 m/s² (100G)
- Résistance aux vibrations : 10 Hz à 55 Hz, double amplitude de 1,5 mm
Durée de vie
- Endurance mécanique : 1 × 10⁶ opérations
- Endurance électrique :
- 30A 250VCA : 5 × 10⁴ opérations
- 40A 250VCA : 2 × 10⁴ opérations

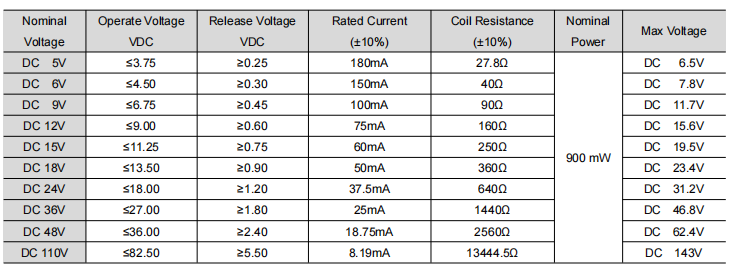

4. Tensions de bobine disponibles
Le FH12 supports multiple DC coil voltage options, including:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V et 110 V CC , permettant au relais de répondre aux différentes exigences de tension du système.
5. Applications typiques
Selon la fiche technique du produit, le FH12 est principalement conçu pour :
Convient aux équipements de contrôle industriel nécessitant une commutation fiable de charges à courant élevé.
Machines à souder par points
Conçu pour les équipements de soudage par points où des performances de commutation de relais stables sont requises.
Équipement d'alimentation électrique
Applicable aux équipements d'alimentation électrique nécessitant des performances de commutation fiables dans les limites électriques spécifiées.

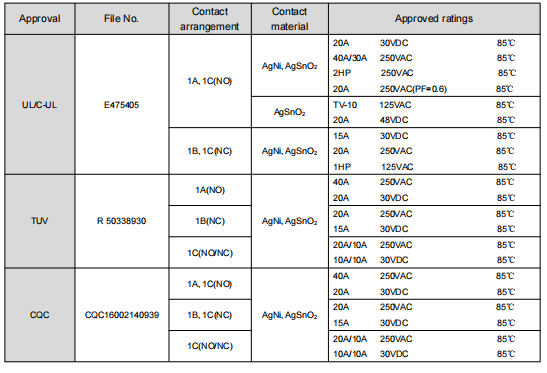

6 . Certifications de sécurité
Le FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Le approved ratings vary depending on the contact arrangement and contact material.
7. Foire aux questions (FAQ)
Q1 : Quel est le courant de commutation maximum du relais de puissance FH12 ?
Le FH12 supports a maximum switching current of 40A et a maximum switching capacity of 7500 VA .
T2 : Quelles sont les modalités de contact disponibles ?
Le relay is available in 1A (normalement ouvert), 1B (normalement fermé) et 1C (inverseur) configurations de contacts.
T3 : Quelles options de tension de bobine sont disponibles ?
Le FH12 supports DC coil voltages of 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V et 110 V .
T4 : Quels sont les supports de contact disponibles ?
Le relay offers AgNi et AgSnO₂ matériaux de contact. D'après la fiche technique, AgSnO₂ les contacts sont recommandés pour les applications avec un courant de surtension élevé.
Q5 : Quelle température de fonctionnement le FH12 supporte-t-il ?
Le specified ambient operating temperature is -40°C à 85°C , avec une plage d'humidité de fonctionnement de 5% à 90% .
Q6 : Quelles sont les certifications du FH12 ?
Le FH12 has obtained UL/cUL, TÜV et CQC certifications de sécurité, avec des notes approuvées en fonction de la configuration du produit.
8. Conclusion
Le Relais de puissance FH12 40A combine une capacité de commutation élevée, une isolation électrique fiable, des configurations de contacts multiples et des options de construction flexibles dans une conception compacte. Prise en charge des tensions de bobine CC de 5V à 110V et certifié par UL/cUL, TÜV et CQC , il est conçu pour le contrôle industriel, les machines de soudage par points et les équipements d'alimentation électrique dans ses conditions de fonctionnement spécifiées.
Pour des informations techniques supplémentaires, des détails de commande ou une assistance pour la sélection de produits, veuillez contacter Fanhar Électronique pour obtenir la dernière documentation du produit FH12 et l'assistance pour les applications.
