Relais de puissance W12T 40A | Relais PCB pour systèmes de recharge de véhicules électriques et photovoltaïques

W12T est un relais de puissance 40 A lancé par FANHAR Electronics, conçu pour les applications de contrôle de puissance haute puissance telles que les véhicules électriques, les piles de recharge et les systèmes d'énergie renouvelable photovoltaïque (PV). Le relais dispose d'une capacité de commutation de contact de 40 A, d'une tension de tenue diélectrique maximale de 4 000 V CA entre la bobine et les contacts et d'un espacement de contact en option de ≥ 2,1 mm. Tout en garantissant des performances de commutation sous forte charge, il répond également aux exigences d'isolation électrique et de sécurité des équipements destinés aux nouvelles énergies. Avec une conception compacte à monter sur PCB, le W12T ne mesure que 31,6 × 27,2 × 18,4 mm et est disponible dans une large gamme d'options de tension de bobine pour répondre à divers besoins de conception d'équipement. Il est largement utilisé dans les nouveaux systèmes de contrôle de puissance énergétique.

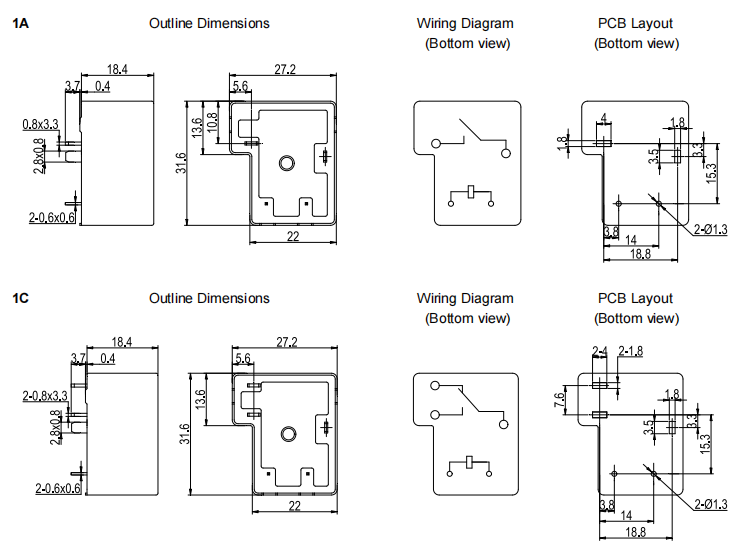

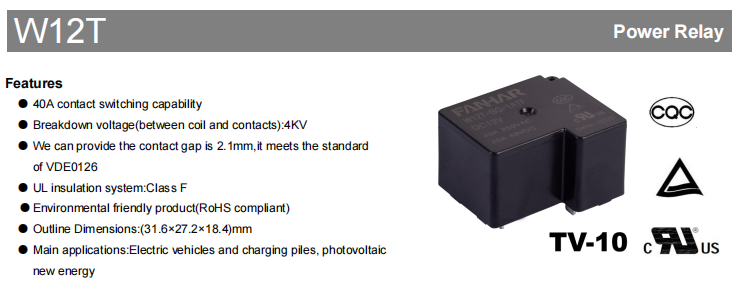

1. Caractéristiques du produit

Capacité de commutation à courant élevé de 40 A

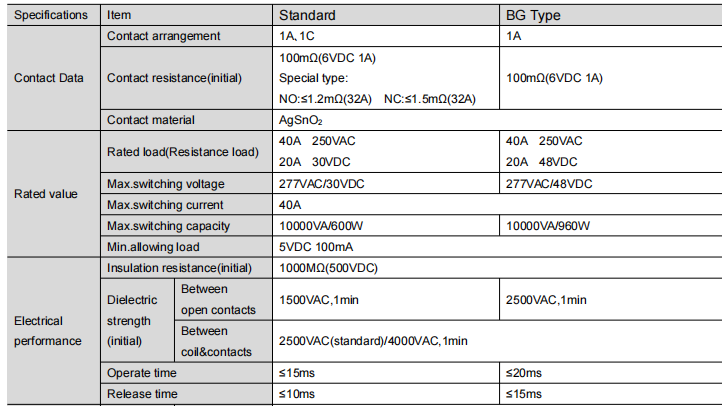

Le W12T a une charge de contrôle nominale de 40 A 250 V CA. Le type standard prend en charge les charges CC 20 A 30 V CC, tandis que le type BG prend en charge les charges CC 20 A 48 V CC. La capacité de commutation maximale atteint 10 000 VA, répondant aux exigences de contrôle de puissance des équipements de haute puissance.

Performances d'isolation élevées pour une sécurité améliorée du système
Pour répondre aux exigences d’isolation des équipements des nouvelles énergies, le W12T offre une excellente isolation électrique :

Tension de tenue diélectrique maximale entre bobine et contacts : 4000VAC

Tension de tenue diélectrique entre contacts (type BG) : 2500VAC

Résistance d'isolation initiale : 1 000 MΩ (à 500 VDC)

Des performances d’isolation supérieures contribuent à améliorer la sécurité et la fiabilité opérationnelles.

Écart de contact en option ≥2,1 mm
Le type W12T BG offre un espace de contact ≥2,1 mm, conforme à la norme photovoltaïque européenne VDE0126. Cela répond à la demande de distances d'isolation de contact plus grandes dans certaines applications de systèmes photovoltaïques.

Matériau de contact de haute qualité
Le W12T La série utilise AgSnO₂ (oxyde d'argent-étain) comme matériau de contact. AgSnO₂ présente une excellente résistance à l'érosion par arc, une résistance de contact faible et stable, une bonne conductivité thermique et des performances anti-soudure exceptionnelles. Il réduit efficacement les arcs électriques et prolonge la durée de vie du relais.

2. Paramètres de performances

Large gamme d'options de tension de bobine
Pour s'adapter à diverses conceptions de systèmes de contrôle, le W12T est disponible en plusieurs tensions de bobine, notamment :
[Se référer au tableau des spécifications de la bobine dans la fiche technique originale]

Puissance nominale de la bobine de type standard : 900 mW

Puissance nominale de la bobine de type BG : 1 400 mW

Performances mécaniques et électriques stables et fiables

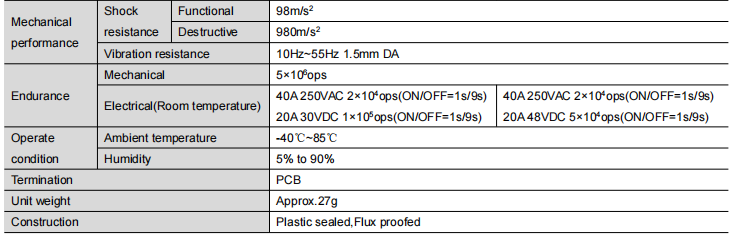

Le W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Durée de vie mécanique : 5 millions d'opérations

Durée de vie électrique :

40A 250VAC : 20 000 opérations

20A 30VDC (type standard) : 100 000 opérations

20A 48VDC (type BG) : 50 000 opérations

Temps de fonctionnement (type standard) : ≤15 ms

Temps de relâchement (type standard) : ≤10 ms

Plage de température de fonctionnement : -40°C à 85°C , adapté à diverses applications d'équipements industriels et nouvelles énergies.

Plusieurs approbations de sécurité

Le W12T has obtained several domestic and international product certifications, including: UL/cUL, TUV, CQC

Ces certifications couvrent les applications de charge CA 40 A et CC 20 A, prenant en charge l'utilisation du produit sur différents marchés.

3. Domaines d'application typiques

Selon la fiche technique du produit, le W12T est principalement utilisé dans :

Véhicules électriques (VE)

Piles de recharge pour véhicules à énergie nouvelle

Équipement d'énergie renouvelable photovoltaïque (PV)

Sa capacité de commutation de courant élevé et ses performances d'isolation répondent aux exigences de contrôle de puissance des applications ci-dessus.

4. Pourquoi choisir le relais de puissance W12T ?

En tant que relais de puissance 40 A conçu pour le nouveau secteur de l'énergie, le W12T allie capacité de charge élevée, performances d'isolation et fiabilité. Les principaux avantages comprennent :

Capacité de commutation de charge CA 40 A

Tension de tenue diélectrique jusqu'à 4 000 VCA entre la bobine et les contacts

Espace de contact en option ≥2,1 mm, conforme à la norme PV VDE0126

Large gamme de tensions de bobine de 5 V à 110 V CC

Système d'isolation UL classe F

Plage de température de fonctionnement -40°C à 85°C

Certifié par UL, TÜV, CQC, etc.

Convient aux véhicules électriques, aux bornes de recharge, au photovoltaïque et à d'autres nouvelles applications énergétiques

5. Résumé

Le W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
