Relais FH28 : solutions d'électronique et d'automatisation automobiles hautes performances

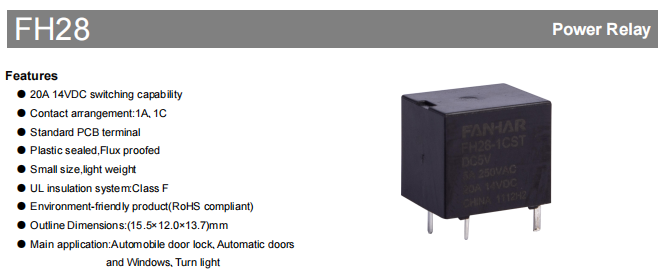

Le relais FH28 est un relais haute performance monté sur PCB fabriqué par Zhejiang Fanhar Electronics Co., Ltd., destiné à l'électronique automobile et aux systèmes de contrôle d'automatisation.  Ce relais présente une construction scellée en plastique, possède une capacité de commutation de 20 A à 14 V CC, a des dimensions compactes de 15,5 x 12,0 x 13,7 mm, pèse environ 6 grammes et est conforme aux réglementations environnementales RoHS.

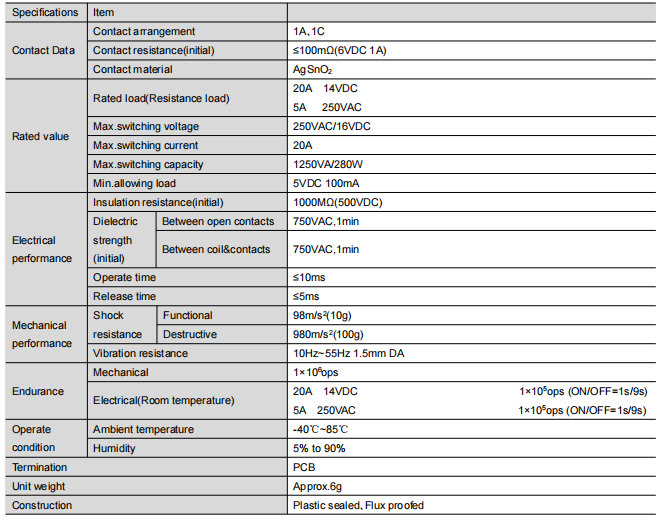

Excellentes performances électriques

Caractéristiques des contacts

Des matériaux de contact en alliage spécial sont utilisés et la résistance de contact initiale est strictement contrôlée dans les 100 mΩ (condition de test 6VDC 1A).

La faible résistance de contact garantit que la perte de transmission du signal est minimisée, particulièrement adaptée aux systèmes de contrôle de précision.

La surface de contact est spécialement traitée pour inhiber efficacement les arcs électriques et prolonger la durée de vie.

Capacité de charge

Conception à double intensité : 20 A/14 V DC et 5 A/250 V AC.

Capacité de commutation maximale jusqu'à 1 250 VA/280 W pour répondre à la plupart des exigences en matière d'électronique automobile.

Charge minimale autorisée aussi faible que 5 V CC/100 mA, s'adaptant aux scénarios de commutation de signaux minuscules.

Caractéristiques d'isolation

Résistance d'isolation initiale jusqu'à 1 000 MΩ (tension d'essai de 500 V CC)

Tension inter-contact résistant à 750VAC pendant 1 minute sans panne

Classe d'isolation UL classe F pour garantir la sécurité et la fiabilité dans les environnements à haute température.

Vitesse de réponse

Temps de réponse rapide de ≤ 10 ms pour le temps d'aspiration et ≤ 5 ms pour le temps de relâchement.

Particulièrement adapté aux systèmes électroniques automobiles modernes nécessitant une commutation haute fréquence.

La conception optimisée du système électromagnétique garantit un fonctionnement cohérent

Structure mécanique robuste et fiable

La conception mécanique du produit reflète la sagesse de l'ingénierie :

Boîtier compact avec des dimensions de 15,5 x 12,0 x 13,7 mm et un contrôle du poids de 6 g, adapté aux applications dans des espaces restreints

Excellente résistance aux vibrations, résistant aux chocs de 980 m/s² (10 g), s'adaptant aux environnements vibratoires tels que les automobiles

Performances stables dans les environnements vibratoires, fonctionnant de manière fiable dans la plage de fréquences de 10 Hz à 55 Hz avec une amplitude de 1,5 mm.

Le processus de scellage plastique empêche efficacement la pénétration du flux et améliore la fiabilité à long terme du produit.

Large gamme de scénarios d'application

Les relais FH28 montrent leur valeur dans de nombreux domaines :

Systèmes électroniques automobiles, idéaux pour le contrôle de verrouillage des portes, le système de clignotants et les vitres électriques.

Dans le domaine de l'automatisation industrielle, il convient au contrôle automatique des portes, aux dispositifs de verrouillage de sécurité et à d'autres positions clés.

Dans le domaine des appareils électroménagers, il assure une commutation fiable pour le contrôle de la maison intelligente et les systèmes de rideaux automatiques.

Dans le domaine de l'instrumentation, il joue un rôle important en tant que composant central du module de commutation de signal.

Conseils de sélection professionnelle

Points de sélection pour différents scénarios d'application :

Configuration des contacts : 1A (normalement ouvert) convient aux circuits de commutation simples, et 1C (conversion) convient aux scénarios nécessitant des fonctions de commutation.

Adaptabilité environnementale : résistant aux flux pour les environnements propres, scellé en plastique pour les gaz corrosifs.

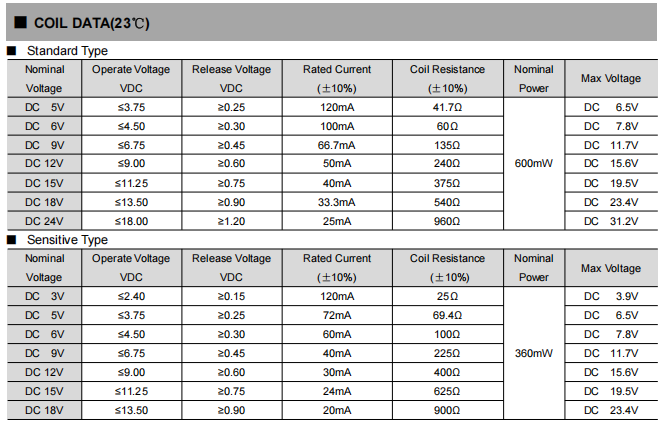

Suggestion de correspondance de tension : la bobine standard convient à une tension régulière, la bobine sensible (type L) est plus adaptée aux applications basse tension.

Précautions d'installation : Les environnements à fortes vibrations nécessitent une attention particulière aux méthodes de fixation pour garantir des connexions fiables.

Vérification rigoureuse de la fiabilité

Le produit a subi des tests et des vérifications rigoureux :

Test de durée de vie : 100 000 opérations sous DC14V/20A, plus de 1 million d'opérations sous AC250V/5A.

Test d'adaptabilité environnementale : cycle de température de -40 ℃ ~ 85 ℃, vérification à long terme d'un environnement chaud et humide de 90 % HR

Test de fiabilité mécanique : vibration de 55 Hz, impact de 10 g et vérification d'autres conditions difficiles.

Test de durabilité du matériau : le matériau de contact conserve de bonnes caractéristiques de contact après une utilisation à long terme.

Suggestions d'applications pratiques

Précautions dans les applications d'ingénierie :

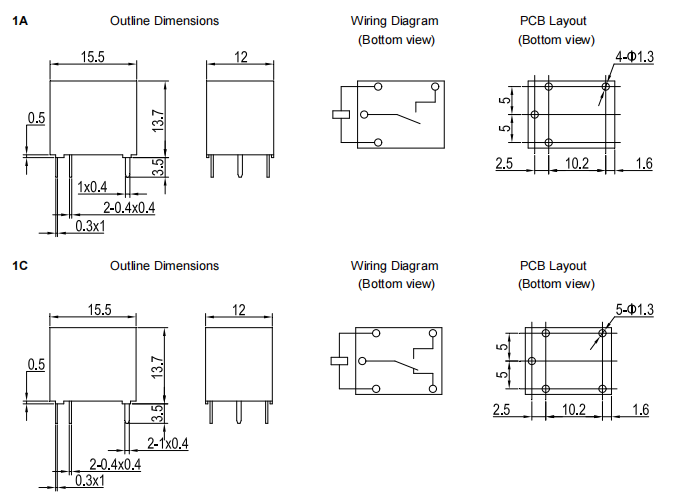

Suivez strictement les dessins dimensionnels lors de la conception du PCB, en accordant une attention particulière à l'espacement des broches de 10,2 mm.

L'aménagement doit être réalisé avec un dégagement électrique suffisant, en tenant compte de la nécessité de dissipation thermique pour éviter une surchauffe localisée.

Évitez de dépasser les paramètres nominaux maximaux, en évitant les chocs mécaniques et les chutes.

Entretien régulier pour vérifier l'état du contact et garder l'environnement de travail propre.

Les relais FH28 deviennent un choix important pour l'électronique automobile et les commandes industrielles en raison de leurs paramètres de performance professionnels et de leurs performances de qualité fiables. Grâce à une innovation continue, Zhejiang Fanhar Electronics fournit des solutions de relais fiables au marché.
