Relais Fanhar W12 : entraînement puissant pour le contrôle industriel et les onduleurs photovoltaïques

Dans le monde moderne de l'automatisation industrielle et des énergies renouvelables, les performances des relais de puissance sont essentielles à la stabilité et à l'efficacité des équipements. Le relais W12, avec ses performances et sa fiabilité exceptionnelles, est le choix idéal pour les applications de contrôle industriel et d'onduleurs photovoltaïques. Vous trouverez ci-dessous une description détaillée du relais W12, vous donnant un aperçu de ses caractéristiques et avantages.

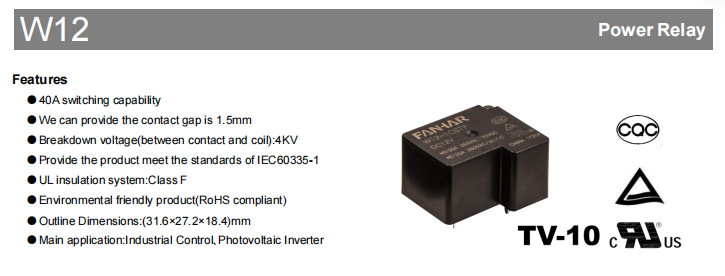

Caractéristiques du produit

Capacité de commutation 40 A : le relais W12 peut gérer des charges de courant allant jusqu'à 40 A, répondant ainsi à des besoins industriels rigoureux.

Tension de claquage élevée : La tension de claquage de 4 KV (entre les contacts et la bobine) garantit une sécurité et une fiabilité maximales.

Norme internationale : le produit répond à la norme IEC60335-1, garantissant son adéquation au marché mondial.

Conception respectueuse de l'environnement : conforme RoHS, respectueuse de l'environnement et respectueuse de l'environnement.

Taille compacte : les dimensions extérieures sont de (31,6 x 27,2 x 18,4) mm, ce qui facilite son intégration dans divers appareils.

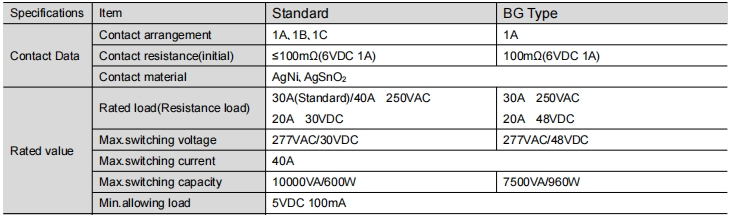

Paramètres du produit

Formulaire de contact : 1A (un ensemble normalement ouvert), 1B (un ensemble normalement fermé), 1C (un ensemble de conversion), pour s'adapter aux différents besoins de conception de circuits.

La résistance du premier contact ne doit pas dépasser 100 mΩ (6VDC 1A) pour garantir une transmission efficace du courant.

Matériau de contact : AgNi et AgSnO2 sont utilisés pour offrir une conductivité et une endurance élevées.

Charge nominale : Charge de contrôle (résistive) 30A (standard) / 40A 250VAC, 20A 30VDC maximum. tension de commutation 277VAC/30VDC, max. courant de commutation 40A, max. capacité de commutation 10000VA/600W.

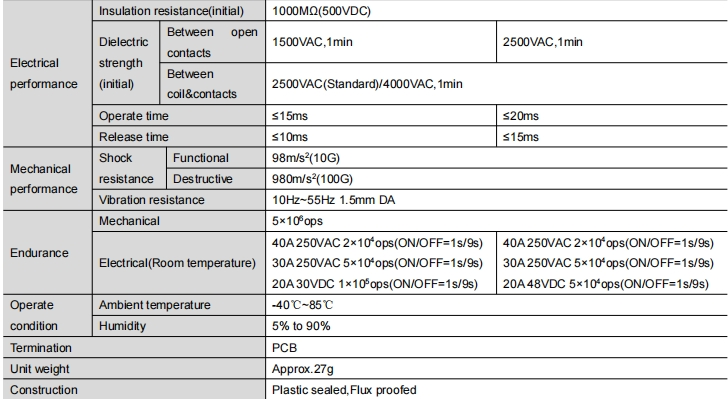

Aperçu des performances

Résistance d'isolation : valeur initiale jusqu'à 1 000 MΩ (500 VDC), offrant une forte isolation électrique.

Tension de tenue diélectrique : 1500VAC entre contacts de sectionnement, 1 minute, 2500VAC (standard) / 4000VAC entre contacts et bobine, 1 minute.

Temps d'action : le temps d'absorption ne dépasse pas 15 ms, le temps de libération ne dépasse pas 10 ms, garantissant une réponse rapide.

Performances mécaniques : capable de résister à une stabilité jusqu'à 98 m/s² (10G) et à une résistance de 980 m/s² (100G), ainsi qu'à un test de vibration à double amplitude de 10 Hz ～ 55 Hz de 1,5 mm.

Durabilité : Durée de vie mécanique jusqu'à 5 x 10^6 opérations, durée de vie électrique jusqu'à 2 x 10^4 opérations dans des conditions spécifiques (ON/OFF = 1s/9s).

Domaines d'application

Contrôle industriel : pour contrôler les moteurs et autres équipements mécaniques sur les lignes de production afin de garantir un fonctionnement efficace de l'automatisation industrielle.

Onduleurs photovoltaïques : utilisés dans les systèmes solaires photovoltaïques pour le contrôle et la conversion du courant afin d'améliorer l'efficacité de l'utilisation de l'énergie.

Smart Grid : utilisé dans les systèmes de réseaux intelligents pour la distribution et la gestion intelligentes du courant.

Bornes de recharge pour véhicules électriques : dans les bornes de recharge pour véhicules électriques, utilisées pour contrôler le courant pendant le processus de recharge afin de garantir la sécurité et l'efficacité.

Équipement d'automatisation : dans divers équipements d'automatisation pour un contrôle précis du courant et de la tension.

Conclusion

Le relais W12 est le premier choix pour les équipements de contrôle industriel et d'onduleur photovoltaïque en raison de ses excellentes performances et de sa large gamme d'applications. Qu'il fonctionne à des températures extrêmes ou dans des applications nécessitant une commutation de courant élevé, le W12 offre une solution stable et sûre. Contactez Zhejiang Fanhar Electronics Co., Ltd. dès aujourd'hui pour en savoir plus sur le W12 et laissez notre équipe de professionnels vous aider à sélectionner le modèle de relais qui convient le mieux à votre application. Ensemble, avançons vers un avenir d'automatisation industrielle plus efficace et plus fiable.
