Qu'est-ce que le relais PCB ? Comment fonctionne le relais PCB ?

Introduction aux relais PCB

Définition du relais PCB

Le relais PCB, ou relais de carte de circuit imprimé, fait référence à un dispositif monté sur un PCB. Il s'agit d'un interrupteur à commande électrique utilisé pour contrôler un circuit haute puissance à l'aide d'un signal faible puissance. Les relais PCB sont utilisés dans de nombreux systèmes et appareils électroniques en raison de leur taille minimale, de leur fiabilité et de leur facilité d'utilisation.

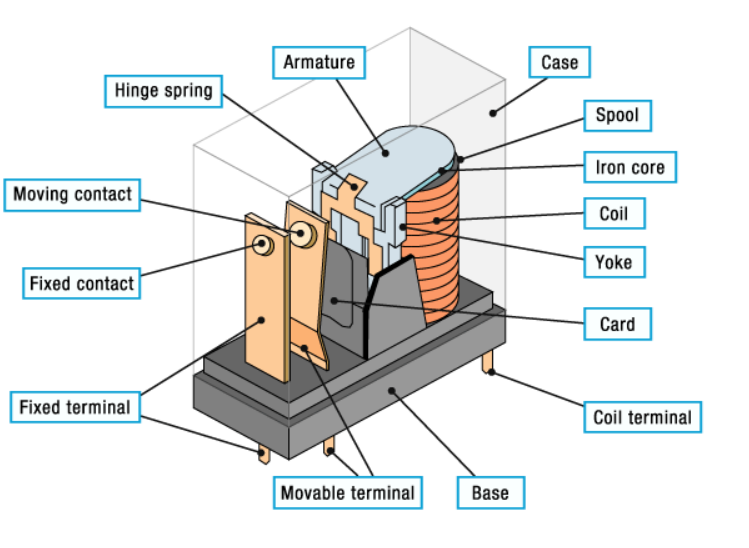

Composants d'un relais PCB

Les principaux composants d'un relais PCB comprennent :

Bobine : La bobine génère un champ magnétique lorsqu’un courant électrique la traverse.

Armature : Armature : C'est un composant mobile qui est attiré par le champ magnétique créé par la bobine.

Contacts : Les contacts sont les points où la connexion électrique est établie ou interrompue.

Ressort : Le ressort ramène l'armature à sa position d'origine lorsque la bobine est mise hors tension.

Comment fonctionnent les relais PCB

Principe électromagnétique

Les relais PCB fonctionnent selon les principes de l'électromagnétisme. Le phénomène de génération d’un champ magnétique lorsque le courant traverse une bobine est bien documenté. Cette action attire l'armature, qui à son tour se déplace pour connecter ou déconnecter le circuit au niveau des contacts.

Fonctionnement des circuits

Une force magnétique provenant de la bobine tire l'armature vers le bas lorsque le relais est alimenté, fermant les contacts et permettant au courant de circuler dans le circuit associé. Le ressort ouvre les contacts et interrompt le flux de courant lorsque la bobine est hors tension en ramenant l'armature à sa position d'origine.

Logique de commutation

Les relais PCB peuvent également être construits pour avoir différentes configurations de commutation, notamment normalement ouvert (NO) et normalement fermé (NC). Dans le cas d'une configuration normalement ouverte, les contacts restent ouverts à la mise hors tension et se ferment à la mise sous tension. Dans une configuration normalement fermée, les contacts sont fermés en cas de hors tension et ouverts en cas de mise sous tension.

Types de relais PCB

Basé sur le principe de fonctionnement

Relais électromécaniques

Les relais électromécaniques sont le type de relais PCB le plus courant. Ils sont constitués de contacts, d'armatures et de bobines. Les relais de ce type sont réputés pour leur fiabilité et leur capacité à gérer des tensions et des courants élevés.

Relais statiques

Les relais statiques (SSR) ne comportent aucune pièce mobile et s'appuient sur des semi-conducteurs pour contrôler le flux de courant. Ils offrent des vitesses de commutation plus rapides, une durée de vie plus longue et une fiabilité supérieure par rapport aux relais électromécaniques.

Relais Reed

Les relais Reed comprennent une paire de contacts ferromagnétiques (interrupteurs Reed) enfermés dans un tube de verre.  Ils sont pilotés par un champ magnétique externe et sont reconnus pour leurs taux de commutation rapides et leur résistance d'isolation améliorée.

Relais hybrides

Les relais hybrides combinent les caractéristiques des relais électromécaniques et statiques. Ils présentent les avantages d’une capacité de traitement de courant élevée et de vitesses de commutation rapides.

Basé sur des bâtons et des lancers

SPDT

Le relais SPDT comporte un pôle unique avec deux positions de lancement. Il peut connecter un terminal à l'une des deux positions conductrices. Un ensemble de contacts reste fermé tandis que l'autre reste ouvert dans les deux états des relais SPDT, et vice versa.  Les relais SPDT sont idéaux pour les situations où vous devez pouvoir basculer entre deux circuits différents.

SPST

Le relais SPST est un relais unipolaire à jet unique. La perche a une position de lancement et ne peut réguler qu'un seul circuit. Les relais de ce type sont souvent utilisés pour allumer et éteindre les lumières et les gadgets.

DPST

Le relais DPST est un relais bipolaire unidirectionnel. Il est composé de deux circuits unidirectionnels indépendants, chacun possédant un contact fixe et un contact mobile.  Cela rend le relais utile pour les applications nécessitant un contrôle synchronisé de plusieurs circuits, car il lui permet de contrôler deux circuits indépendants à la fois.

DPDT

Le relais DPDT est un relais bipolaire à double jet. Il a deux lancers et deux pôles, de sorte que chaque pôle peut être relié à deux lancers différents.  Cela permet au relais de gérer plusieurs circuits et d'effectuer des tâches de commutation plus complexes, comme la commutation entre différentes configurations de circuits.  Les relais DPDT sont utilisés dans de nombreux systèmes électriques différents, en particulier lorsque deux circuits doivent être commutés en même temps.

Avantages des relais PCB

Haute fiabilité

Les relais PCB sont destinés à offrir un fonctionnement stable pendant une période de temps significative. Ils sont construits pour fonctionner dans différentes conditions environnementales et sont utilisés dans des applications importantes où la fiabilité est la considération clé.

Taille compacte

Les relais PCB sont également disponibles en versions de taille réduite, ce qui les rend bien adaptés aux applications dans des systèmes électroniques à espace limité. Ils peuvent économiser de l'espace sur la carte grâce à leur encombrement minimal.

Contrôle précis

Les relais PCB peuvent contrôler les circuits électriques avec précision. Ils peuvent être actionnés à l’aide de signaux de commande faibles et commuter les charges haute puissance avec précision.

Longue durée de vie

Les relais PCB bien conçus et utilisés peuvent bénéficier d'une longue durée de vie. Ils peuvent supporter de nombreux cycles de commutation avec une perte minimale d'efficacité opérationnelle.

Applications des relais PCB

Electronique automobile

Les relais PCB sont utilisés dans une large gamme d'applications dans l'industrie automobile pour contrôler différents systèmes tels que les phares, les essuie-glaces et les pompes à carburant. Ils offrent une commutation et une protection sécurisées à ces composants clés.

Automatisation industrielle

Les relais PCB sont utilisés dans les applications industrielles pour faire fonctionner des moteurs, des solénoïdes et divers actionneurs.  Ils sont cruciaux pour le système d’automatisation car ils assurent un contrôle et une synchronisation précis des processus.

Les relais PCB sont utilisés dans plusieurs appareils électroniques grand public, notamment les climatiseurs, les machines à laver et les réfrigérateurs.  Ils agissent pour réguler et allouer le pouvoir à diverses opérations au sein de ces appareils.

Télécommunications

Dans l'industrie des télécommunications, les relais PCB sont utilisés pour commuter et acheminer les signaux dans les équipements d'un réseau. Ils fournissent des connexions sécurisées ainsi qu’une transmission efficace du signal.

Appareils électroménagers

Les relais PCB sont utilisés dans la plupart des appareils électroménagers comme les micro-ondes, les fours et les cafetières. Ils permettent de contrôler des composants fonctionnels, tels que les éléments chauffants et les minuteries.

Guide de sélection des relais PCB

Spécifications électriques

Lors du choix d'un relais PCB, les spécifications électriques telles que la tension de fonctionnement, le courant nominal et la capacité de puissance doivent être prises en compte. Ceux-ci doivent correspondre aux exigences de l’application pour permettre des conditions de fonctionnement optimales.

Spécifications mécaniques

Les paramètres mécaniques, notamment la résistance de contact, la résistance d'isolement et la vitesse de commutation, doivent être évalués en fonction des exigences spécifiques de l'application.

Préoccupations environnementales

Les conditions d'exploitation doivent être prises en compte. La température, l'humidité et le niveau de vibration peuvent affecter la fiabilité et la durée de vie du relais. Il est essentiel d'utiliser le relais approprié aux conditions de fonctionnement de l'environnement.

Exigences de candidature

Les exigences spécifiques de l'application, notamment la nature de la charge contrôlée et la fréquence de commutation, dicteront le processus de sélection. Différents types de relais peuvent être mieux adaptés à des applications spécifiques.

Coût et fiabilité

Il est essentiel d’équilibrer le coût et la fiabilité. Même si les relais haute fiabilité coûtent plus cher, ils peuvent permettre d'économiser de l'argent à long terme en réduisant les coûts de maintenance et de remplacement.

Conclusion

En conclusion, les relais PCB sont indispensables pour le contrôle des circuits de puissance utilisant des signaux de faible puissance. Ils sont de différents types et offrent des avantages tels que la fiabilité et une taille minimale, étant ainsi utilisés dans les applications automobiles, industrielles, électroniques grand public et de télécommunications. La connaissance de leurs principes et types aide à la sélection du relais approprié pour des applications particulières.
