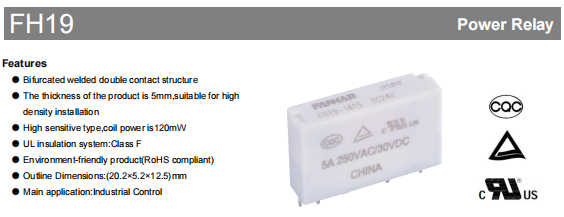

Relais industriel FH19

Dans les domaines de l’automatisation industrielle, du contrôle de puissance et de la conception d’équipements compacts, l’optimisation de l’espace et la fiabilité sont des recherches perpétuelles. Le relais de la série FH19 est né pour répondre à ces besoins fondamentaux. En tant que relais PCB ultra fin d'une épaisseur de seulement 5 mm, il intègre avec succès des performances élevées, une longue durée de vie et une capacité de montage haute densité, ce qui en fait le choix idéal pour les ingénieurs dans des scénarios d'espace restreint. Cet article explorera les caractéristiques de conception, les avantages techniques et les diverses applications du FH19, proposant une sélection approfondie et des recommandations d'application.

Conception révolutionnaire et avantages structurels

Structure physique extrêmement compacte

Le FH19 mesure 20,2 × 5,2 × 12,5 mm. Son profil mince, en particulier son épaisseur de 5 mm, permet un empilage vertical ou des configurations haute densité dans une configuration côte à côte, ce qui permet d'économiser considérablement de l'espace sur le PCB. Les applications compactes telles que les cartes mères de contrôle industriel, les modules PLC, les appareils de communication et les appareils intelligents sont les candidats idéaux pour ce produit conçu de manière optimale.

Processus de soudage innovant à double contact

Il utilise une configuration à double contact soudé bifurqué. Cette conception utilise deux points de contact parallèles pour distribuer le courant, réduisant ainsi la résistance de contact et améliorant considérablement la fiabilité et la stabilité du contact. Même si un point de contact est compromis en raison de micro-vibrations ou d'une contamination, l'autre assure la continuité du circuit, augmentant ainsi considérablement la résistance aux pannes dans les environnements industriels difficiles.

Sélection de matériaux écologiques et sûrs

Conformité environnementale : la série complète est conforme à la directive RoHS, n'utilise aucune substance dangereuse et répond aux tendances mondiales de fabrication verte.

Matériau de contact : utilise un alliage argent-nickel (AgNi). Cela préserve la conductivité exceptionnelle de l'argent, tandis que l'incorporation de nickel améliore la résistance à l'érosion par arc et la robustesse mécanique, prolongeant ainsi la longévité électrique.

Système d'isolation : dispose d'un système d'isolation UL classe F (155 °C), garantissant des performances d'isolation électrique et une marge de sécurité même dans des environnements à haute température.

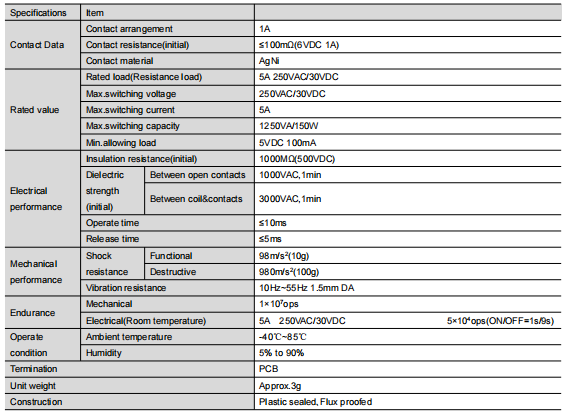

Analyse approfondie des paramètres de performance de base

Performances électriques : commutation stable, fiable et puissante

Charge nominale : 5 A à 250 VAC/30 VDC

Max. Capacité de commutation : 1 250 VA / 150 W

Résistance de contact : ≤100 mΩ (initiale)

Résistance d'isolation : ≥1000MΩ (500VDC)

Rigidité diélectrique : 3 000 VCA pendant 1 minute (entre contacts ouverts et entre bobine et contacts)

Temps de fonctionnement/relâchement : ≤10 ms / ≤5 ms

Durabilité mécanique et environnementale : conçue pour les environnements industriels

Durée de vie mécanique : Capable jusqu'à 10 millions d'opérations, idéal pour les basculements fréquents.

Durée de vie électrique : la charge spécifiée garantit des performances fiables (voir la "Courbe d'endurance" dans la fiche technique).

Adaptabilité environnementale : plage de températures de fonctionnement de -40 °C à 85 °C et plage d'humidité de 5 % à 90 %, adaptée à différents climats.

Résistance aux vibrations et aux chocs : excellente résistance aux vibrations (10-55 Hz) et aux chocs (980 m/s²), idéale pour les équipements soumis à des vibrations mécaniques comme les machines-outils et les véhicules.

Guide de configuration et de sélection des bobines flexibles

Le FH19 dispose de deux types de puissance de bobine. Il dispose également de huit tensions communes. Cela offre aux concepteurs une grande polyvalence.

Remarque importante : la fiche technique spécifie en détail les caractéristiques « Tension de fonctionnement » et « Tension de libération ». La conception, les matériaux et le processus de fabrication du FH19 respectent des normes de sécurité rigoureuses, comme l'indiquent les certifications. Les utilisateurs peuvent l'intégrer en toute sécurité dans des applications nécessitant une conformité à l'exportation ou une fiabilité exceptionnelle.

Sélection de packages : adaptation à votre environnement d'application

Le FH19 propose deux options de package clés pour relever différents défis environnementaux :

Type résistant au flux :

Caractéristique : Résiste aux résidus de soudure faiblement corrosifs.

Recommandé pour : Maintenir des environnements intérieurs hygiéniques, y compris les appareils du centre de données, les installations de communication et les instruments de laboratoire.

Type scellé en plastique :

Caractéristique : La structure entièrement scellée empêche efficacement la poussière, l'humidité et les gaz corrosifs (par exemple, H₂S, SO₂) de pénétrer dans le relais.

Recommandé pour : les sites industriels, les équipements extérieurs, les environnements contenant des gaz chimiques, tels que les ateliers d'usine, les armoires de commande, les systèmes de feux de circulation et les machines agricoles.

La sélection d'un emballage inapproprié peut entraîner une corrosion intérieure, une oxydation des contacts et une défaillance prématurée.

Scénarios d'application typiques

Tirant parti de ses nombreux avantages, le FH19 excelle dans les domaines suivants :

Automatisation industrielle : modules d'E/S PLC, interfaçage de capteurs, commande de petits moteurs.

Gestion de l'énergie : compteurs intelligents, circuits de contrôle des onduleurs photovoltaïques et modules de contrôle des bornes de recharge.

Automatisation des bâtiments : contrôle intelligent de l'éclairage, contrôle du système CVC, systèmes de sécurité.

Équipement de communication : routage des signaux dans les commutateurs réseau, les routeurs et les appareils de stations de base.

Appareils électroménagers et électroniques grand public : tableaux de commande pour appareils électroménagers haut de gamme, hubs pour maison intelligente.

Certifications de sécurité et assurance qualité

Le FH19 a acquis de nombreuses certifications prestigieuses au niveau mondial et national, qui constituent la principale validation de sa qualité et de sa sécurité.

UL / C-UL (États-Unis/Canada) : dossier n° E475405

TÜV (Allemagne) : dossier n° R 50565678

CQC (Chine) : Certificat n° CQC22002370207

Les certifications indiquent que la conception, les matériaux et le processus de fabrication du FH19 respectent des normes de sécurité rigoureuses. Les utilisateurs peuvent l'inclure en toute sécurité dans des applications nécessitant une conformité à l'exportation ou une fiabilité exceptionnelle.

Résumé des points clés de sélection et d’utilisation

Déterminez la charge : identifiez votre type de charge (résistive, inductive, lampe), le courant et la tension pour vous assurer qu'ils se situent dans la plage nominale du FH19.

Sélectionnez la bobine : sélectionnez la variante standard ou haute puissance et la spécification de tension appropriée en fonction de la tension d'alimentation et des demandes de puissance de votre système.

Déterminez l'emballage : le choix entre un produit à l'épreuve du flux ou un produit scellé en plastique doit être fait en fonction de l'environnement d'application. Ceci est essentiel pour garantir une fiabilité à long terme.

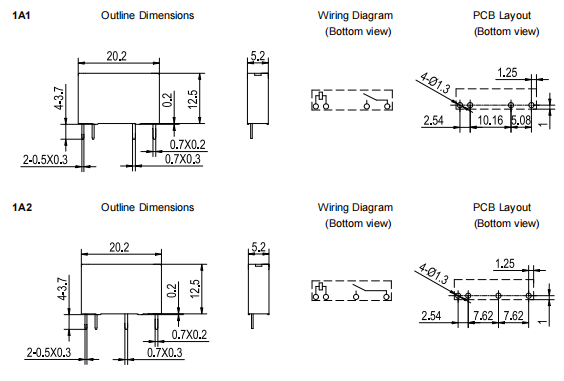

Confirmer le brochage : reportez-vous au schéma d'empreinte du PCB (1A1 ou 1A2) pour garantir la compatibilité avec la disposition de votre circuit imprimé.

Concevez le circuit d'entraînement : assurez-vous qu'un courant d'entraînement stable et suffisant est fourni pour la bobine du relais. Pensez à utiliser une diode flyback pour protéger le dispositif de pilotage.

Conclusion

Le FH19 est une solution technique conçue pour relever les défis posés par la conception électronique moderne, haute densité et haute fiabilité.

Il intègre une taille compacte, une fiabilité à double contact, une adaptabilité environnementale et des certifications étendues, offrant aux ingénieurs un support de composants sous-jacents solide et fiable pour l'innovation en matière de contrôle industriel, de gestion de l'énergie et d'appareils intelligents.

Lors de la sélection d'un relais, allez au-delà des simples comparaisons de paramètres. En termes de fiabilité du système, de coût du cycle de vie et d'adéquation environnementale, le FH19 est sans aucun doute l'option privilégiée et mérite une évaluation approfondie.
