Le guide complet des relais de commande triphasés : principes, applications et évolution intelligente

Dans les systèmes électriques industriels et commerciaux modernes, le courant alternatif triphasé est la principale force motrice qui alimente le monde. Des moteurs et compresseurs d'usine à la climatisation centrale des grands bâtiments, leur fonctionnement stable repose sur la protection d'un composant clé : le relais de commande triphasé. Cet article fournira une analyse complète de cet appareil, couvrant tout, de sa définition fondamentale à ses applications intelligentes. Il expliquera pourquoi il est considéré comme le « gardien intelligent » des systèmes électriques industriels.

Définition de base : plus qu'un simple commutateur : une interface intelligente

Un relais de commande triphasé, également appelé « contacteur » lorsqu'il s'agit de piloter des charges de haute puissance, est un dispositif de commutation électrique spécialement conçu pour créer, couper et contrôler des charges CA triphasées. Sa valeur fondamentale réside dans sa capacité à contrôler en toute sécurité la commutation d'un circuit d'alimentation principal triphasé de puissance beaucoup plus élevée (par exemple 380 V CA ou plus) à l'aide d'un circuit de signal de commande de faible puissance (par exemple 24 V CC ou 110 V CA). Cette conception permet de « contrôler le grand avec le petit, et le fort avec le faible », isolant fondamentalement les opérateurs du dangereux circuit principal à haute tension.

La principale distinction par rapport à un relais standard réside dans sa capacité de transport de courant et son objectif de conception. Les relais standard sont généralement utilisés dans les circuits de commande ou pour de petites charges monophasées, tandis que les contacts, les systèmes de suppression d'arc et la structure mécanique d'un relais de commande triphasé sont renforcés pour les charges équilibrées triphasées, les courants d'appel élevés lors du démarrage/arrêt et les fonctionnements fréquents. Il s'agit essentiellement de l'interface d'exécution critique entre les systèmes d'automatisation et le système d'alimentation principal, fournissant un point de connexion standardisé et fiable pour l'intégration avec des automates programmables (automates programmables), des DCS (systèmes de contrôle distribués), des démarreurs progressifs ou des systèmes de gestion de l'énergie.

Valeur fondamentale : une pierre angulaire multidimensionnelle pour la sécurité, la protection des actifs et la continuité

La nécessité de déployer des relais de commande triphasés découle des exigences strictes des environnements industriels en matière de sécurité, de fiabilité et d'efficacité.

Barrière de sécurité essentielle : Il constitue une barrière de sécurité vitale pour le personnel d'exploitation et de maintenance. Les ingénieurs peuvent contrôler à distance les équipements haute tension et haute puissance dans l'usine, à des dizaines de mètres de distance, dans la sécurité d'une salle de contrôle basse tension, via des boutons-poussoirs ou une IHM (interface homme-machine), réduisant ainsi considérablement les risques associés au fonctionnement direct d'un appareillage haute tension.

Protection des actifs critiques : Les moteurs et autres équipements tournants sont des actifs industriels essentiels. Leurs « tueurs » les plus mortels sont souvent la perte de phase, le déséquilibre, la surcharge et la sous-tension. Les relais de contrôle fonctionnent en tandem avec des unités de protection thermomagnétiques indépendantes ou des relais électroniques de surcharge pour former un système de protection à double couche. Par exemple, une condition de perte de phase peut provoquer une augmentation du courant dans les deux phases restantes d'un moteur en marche. Cette poussée peut atteindre 1,73 fois la normale. Cela peut entraîner une surchauffe rapide et un épuisement professionnel. Un déséquilibre de tension important génère des courants inverses. Ces courants provoquent un échauffement et des vibrations supplémentaires. Cependant, le relais peut détecter et interrompre le circuit en quelques dizaines de millisecondes, évitant ainsi des dommages catastrophiques.

Fondation pour la continuité opérationnelle et l’efficacité énergétique : Les temps d'arrêt imprévus représentent une perte importante de production industrielle. Grâce à une protection préventive, les relais évitent les arrêts de production et les réparations de plusieurs jours, voire plusieurs semaines, causées par une panne moteur. Ils garantissent également que l'équipement fonctionne sous la tension nominale et dans des conditions équilibrées. Des études montrent qu'un déséquilibre de tension à long terme de 3,5 % peut augmenter la température du moteur de 25 %, réduire l'efficacité et augmenter la consommation d'énergie. En surveillant et en fournissant des alarmes, les relais incitent les utilisateurs à améliorer la qualité du réseau, réduisant ainsi directement les coûts énergétiques.

Facilitateur physique pour l’automatisation et l’intelligence : C'est « l'unité » élémentaire qui constitue la base de toute logique d'automatisme contemporaine. Qu'il s'agisse de mettre en œuvre un démarrage étoile-triangle pour un moteur, un démarrage/arrêt séquentiel pour plusieurs appareils ou de répondre aux signaux de température/humidité d'un système de gestion de bâtiment, l'exécution finale repose sur l'ouverture et la fermeture fiables d'un relais de commande triphasé.

Évolution de la surveillance intelligente : de la protection passive aux diagnostics actifs

Les relais de commande triphasés les plus récents sont bien plus que de simples unités de commutation. Ils sont désormais capables de surveiller et de diagnostiquer la qualité de l’énergie en ligne dans le cadre de leurs fonctions intégrées. Ils « écoutent » et analysent en permanence « l'état de santé » du réseau triphasé.

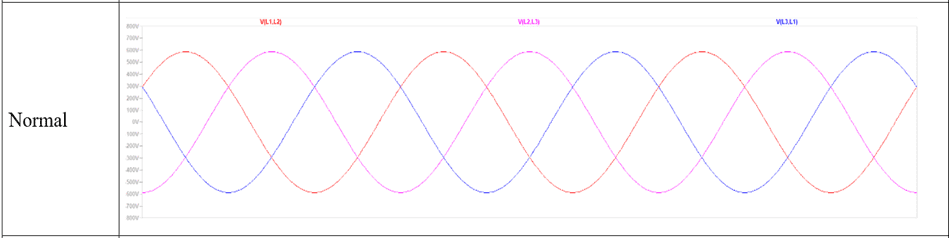

Réseau électrique triphasé idéal

Les principales conditions anormales surveillées et protégées comprennent :

Perte de phase : Causé par un fusible qui fond, une soudure/une défaillance du contacteur, des fils cassés ou des connexions desserrées.

Séquence de phases incorrecte : Les équipements soumis à des exigences de sens de rotation, tels que les pompes et les ventilateurs, sont susceptibles d'être inversés mécaniquement ou même d'être endommagés si la séquence de phases est incorrecte.

Déséquilibre de tension : Ceci est dû à une répartition inégale de la charge monophasée. Cela est également dû à des problèmes de réseau. Et cela est dû à une impédance asymétrique. Un déséquilibre de tension supérieur à 2 % nécessite généralement une attention particulière.

Surtension et sous-tension : Les fluctuations de tension au-delà de la tolérance de l'équipement peuvent endommager l'isolation ou provoquer un couple insuffisant et une surchauffe.

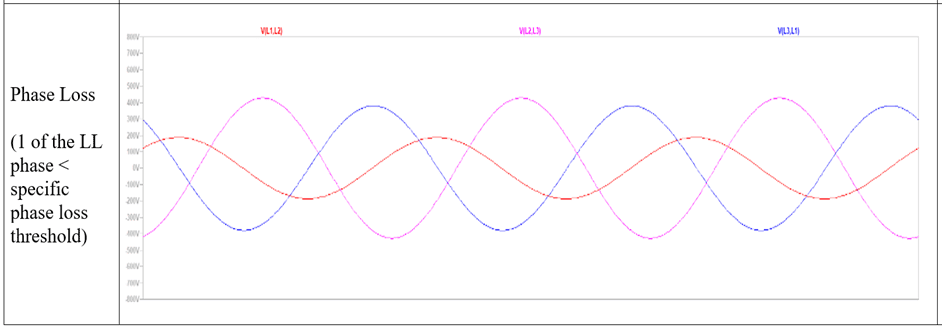

Réseau électrique triphasé avec perte monophasée

En fonction de la profondeur fonctionnelle, les relais de surveillance peuvent être classés comme suit :

Type de base : Surveille la perte de phase et la séquence de phases.

Modèle standard : Ajoute une surveillance de base pour le déséquilibre de tension, la sur/sous-tension.

Type amélioré/intelligent : Offre des seuils programmables, des temporisations, des calculs d'asymétrie et peut intégrer la surveillance du courant, la mesure de la puissance et même le téléchargement de données via des interfaces de communication.

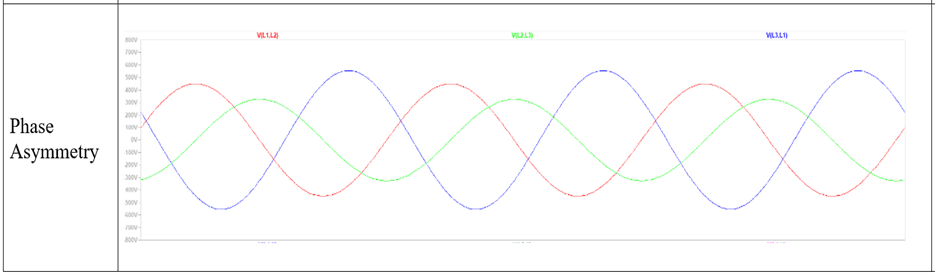

Réseau électrique triphasé avec asymétrie de phase

Lorsqu'un paramètre dépasse le seuil de sécurité prédéfini, le circuit logique interne du relais amène les contacts de sortie à changer d'état. Ceci est généralement utilisé pour interrompre le circuit de commande du contacteur principal, arrêtant ainsi l'équipement. Il peut également utiliser un jeu supplémentaire de contacts auxiliaires pour déclencher des alarmes sonores ou visuelles.

Principe de fonctionnement : la combinaison ingénieuse de l'électromagnétisme et de la science des matériaux

Il fonctionne sur la même idée de base que l'électromagnétisme classique, mais les conceptions modernes utilisent de nombreuses améliorations en matière de matériaux et d'ingénierie mécanique.

Dynamisation et génération de force : Lorsque la tension de commande est appliquée à la bobine, le champ magnétique généré magnétise le noyau fixe, attirant le noyau mobile (induit). Le matériau isolant de la bobine et la conception de l'enroulement garantissent une résistance thermique à long terme et une tension de démarrage précise.

Transmission mécanique et fermeture de contact : Le mouvement de l'armature est transmis via une liaison mécanique aux contacts principaux et auxiliaires. Les contacts principaux sont généralement constitués d'alliages à base d'argent (par exemple oxyde d'argent-cadmium ou oxyde d'argent-étain), qui offrent une bonne conductivité et une bonne résistance à l'érosion par arc et une faible résistance de contact. Au moment de la fermeture du contact, des ressorts de pression de contact intégrés assurent la pression de contact initiale, réduisant ainsi les risques de rebond et de soudage.

Gestion et coupure d'arc : La coupure de courants élevés génère des arcs à haute température. Les relais utilisent une technologie de chambre de coupure avec des grilles métalliques pour diviser, refroidir et allonger l'arc pour une extinction rapide. Ceci est essentiel pour garantir la durée de vie des contacts et une capacité de coupure sûre.

Libérer et réinitialiser : Une fois le signal de commande disparu, la bobine se démagnétise. Le ressort de rappel, qui est généralement plus résistant que le ressort de contact, repousse ensuite rapidement l'armature vers sa position d'origine. Les contacts se séparent le plus rapidement possible pour minimiser le temps d'arc.

Schéma de câblage typique d'un relais de commande triphasé

Composantes de base et guide de sélection scientifique

Un relais de commande triphasé typique se compose des sous-systèmes de précision suivants :

Système électromagnétique : Comprend la bobine, la bobine, le noyau fixe fabriqué à partir de tôles d'acier au silicium laminées en forme de E ou de U et le noyau mobile. La conception des tôles d'acier au silicium, caractérisée par une perméabilité élevée et une faible perte par courants de Foucault, garantit un rendement élevé, une faible consommation d'énergie et une faible génération de chaleur.

Système de contact :

Contacts principaux : Il y a trois paires transportant le courant du circuit principal, qui ont une grande surface et des exigences matérielles élevées.

Contacts auxiliaires : Pour les circuits de commande, il s'agit généralement de conceptions modulaires enfichables pour une configuration flexible, fournissant des signaux normalement ouverts (NO) et normalement fermés (NC).

Système de suppression d'arc : Se compose principalement d'une hotte à arc en céramique ou en plastique à haute résistance et d'un ensemble interne de plaques séparatrices en acier cuivré.

Mécanisme et boîtier : Boîtier en plastique technique ou thermodurcissable à haute résistance offrant isolation, protection (indice IP) et support mécanique.

Méthode de sélection scientifique en cinq étapes :

Déterminer les caractéristiques de la charge : Identifier si la charge est un moteur, un four à résistance ou un transformateur ? Les paramètres clés incluent le courant de démarrage du moteur (généralement 5 à 7 fois le courant nominal) et le cycle de service (par exemple S1 pour un service continu ou S3 pour un service périodique intermittent).

Faire correspondre les paramètres électriques :

Tension de bobine : Doit correspondre exactement à la tension d'alimentation de commande (AC/DC, valeur).

Courant opérationnel nominal (Ie) : La tension à laquelle les contacts principaux peuvent transporter du courant est spécifiée. Il doit être supérieur au courant de pleine charge (FLC) de la charge. Pour les charges moteur, tenez compte du choc thermique lors du démarrage et prévoyez une marge de 10 à 15 %.

Tension nominale d'isolation (Ui) et tension de tenue aux impulsions (Uimp) : Doit correspondre au niveau de la grille.

Sélectionnez la catégorie de fonction et de performance :

Catégorie d'utilisation : AC-3 (démarrage/arrêt du moteur à cage d'écureuil) ou AC-1 (charge résistive) sont les plus courants. La catégorie AC-3 nécessite un pouvoir de coupure plus élevé.

Besoins de surveillance : Une surveillance de la tension est-elle nécessaire ? Des seuils et des délais ajustables sont-ils nécessaires ? La mémoire et l'indication des défauts sont-elles nécessaires ?

Durée de vie électrique et durée de vie mécanique : Fait référence au nombre d'opérations fiables dans des conditions nominales. Vérifiez la méthode de montage (rail DIN ou vis), le nombre requis de contacts auxiliaires et si un verrouillage mécanique ou des modules de minuterie/communication sont nécessaires pour le contrôle réversible.

Confirmer l'installation et les accessoires : Vérifiez la méthode de montage. Cela peut être un rail DIN ou une vis. Vérifiez également le nombre requis de contacts auxiliaires. Et si un verrouillage mécanique ou des modules de minuterie/communication sont nécessaires pour un contrôle réversible.

Adéquation environnementale : Tenez compte de la température ambiante. Pensez à l'humidité. Pensez à la poussière. Pensez aux gaz corrosifs. Pensez aux vibrations. Sélectionnez l'indice de protection approprié (code IP). Sélectionnez le matériau/processus approprié.

Applications industrielles et perspectives d’avenir

Le relais de commande triphasé est un composant fondamental polyvalent, avec des applications couvrant :

Fabrication : Les machines-outils, les convoyeurs, les machines de moulage par injection et les compresseurs nécessitent tous une commande de moteur.

Infrastructures : Pompes, ventilateurs, centrales de traitement d'air, armoires de distribution d'éclairage.

Nouvelle énergie : Les armoires conformes à la norme de raccordement au réseau sont utilisées pour les onduleurs photovoltaïques, et le contrôle des modules de puissance est utilisé pour les stations de recharge.

Automatisation du bâtiment : Contrôle automatique pour pompes à eau domestiques, pompes à incendie, équipements de ventilation.

Les tendances de développement futures pointent clairement vers une intelligence et une intégration approfondies :

Surveillance de l'état et maintenance prédictive : Les relais de nouvelle génération intégreront des capteurs plus avancés capables de surveiller l'érosion des contacts, l'augmentation de la température, l'état des bobines et utiliseront des algorithmes pour prédire la durée de vie utile restante, permettant ainsi de passer du « remplacement programmé » à la « maintenance à la demande ».

Intégration profonde dans l'IoT industriel : En intégrant des protocoles Ethernet industriels tels que Profinet, EtherCAT, Modbus TCP, etc., les relais deviendront des nœuds intelligents dans le réseau IIoT, téléchargeant des données en temps réel sur le courant, la tension, la consommation électrique, l'état et les informations d'alarme, fournissant ainsi des données fondamentales pour les jumeaux numériques et la gestion de l'énergie.

Intégration de la sécurité fonctionnelle : L'intégration de fonctions de sécurité conformes aux normes telles que CEI 61508 ou ISO 13849, telles que Safe Torque Off (STO), permet une utilisation directe dans les systèmes de contrôle de sécurité des bâtiments, simplifiant ainsi la conception des boucles de sécurité.

Fusion et miniaturisation d'appareils : Les fonctions s'intégreront davantage à celles des variateurs de fréquence, des démarreurs progressifs et des dispositifs de protection, formant des contrôleurs de moteur intelligents combinant contrôle, protection, régulation de vitesse et diagnostics, tandis que la densité de puissance augmente continuellement.

Conclusion

Le relais de commande triphasé est passé d'un simple interrupteur électromécanique à un dispositif intelligent clé intégrant la surveillance de l'alimentation, la protection des équipements, l'exécution logique et l'acquisition de données. Il s’agit de la pierre angulaire stable de la pyramide de l’automatisation industrielle et d’un pont reliant le monde de l’énergie physique au monde de l’information numérique. Une compréhension approfondie de ses principes, de sa valeur et de ses méthodes de sélection est essentielle non seulement pour garantir le fonctionnement fiable des appareils individuels, mais également pour construire des systèmes électriques industriels modernes, sûrs, efficaces, flexibles et tournés vers l'avenir. Son rôle deviendra de plus en plus vital dans le contexte de l’Industrie 4.0 et des objectifs de double carbone.
