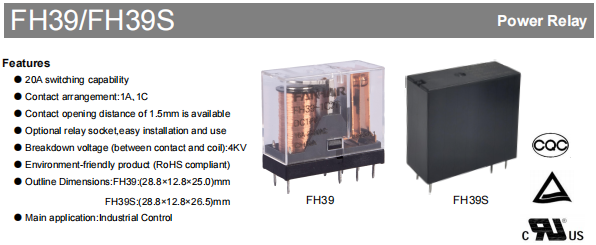

Relais industriel FH39

Les relais des séries FH39 et FH39S sont des relais industriels hautes performances spécialement conçus pour les applications de contrôle industriel. Dotés d'une capacité de commutation maximale de 20 A et disponibles avec des dispositions de contact 1 A et 1 C, ils répondent aux exigences de divers besoins de contrôle de circuit. Conformes aux normes RoHS, ces produits respectueux de l'environnement conviennent aux environnements industriels exigeants.

Dans les systèmes de contrôle industriels modernes, la fiabilité d'un relais a un impact direct sur la stabilité opérationnelle de l'ensemble de l'équipement. Les relais des séries FH39 et FH39S sont conçus à cet effet : avec un avantage principal d'une capacité de commutation allant jusqu'à 20 A, combiné à des configurations de contacts flexibles et une conception électrique robuste, ils peuvent gérer en toute confiance une variété de scénarios d'applications industrielles complexes.

Capacité de commutation élevée pour les charges exigeantes

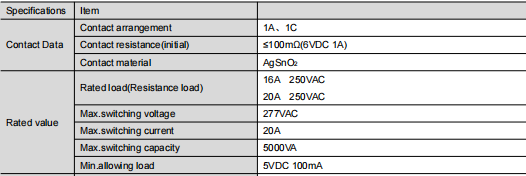

En tant que relais industriels, la série FH39 excelle dans les paramètres électriques. Ils prennent en charge deux spécifications de charge nominale : 16 A et 20 A à 250 V CA, avec une tension de commutation maximale de 277 V CA et une capacité de commutation maximale de 5 000 VA. Cela signifie qu'ils peuvent gérer de manière fiable le contrôle des moteurs, la gestion de l'alimentation, les systèmes CVC, etc.

Le matériau de contact utilise AgSnO₂ (oxyde d'étain et d'argent), qui garantit une bonne conductivité tout en offrant une résistance au soudage et à l'érosion par arc. Cela prolonge considérablement la durée de vie du produit dans les applications de commutation fréquentes. Pour répondre à différentes normes de sécurité, la série FH39 propose également une option avec un espacement de contact de 1,5 mm, améliorant encore l'isolation électrique à l'état de contact ouvert. Concernant les dispositions de contact, les configurations 1A (SPST-NO) et 1C (SPDT) sont disponibles, permettant une adaptation flexible aux diverses exigences de logique de contrôle.

Tension de tenue élevée et protection à plusieurs niveaux pour la sécurité du système

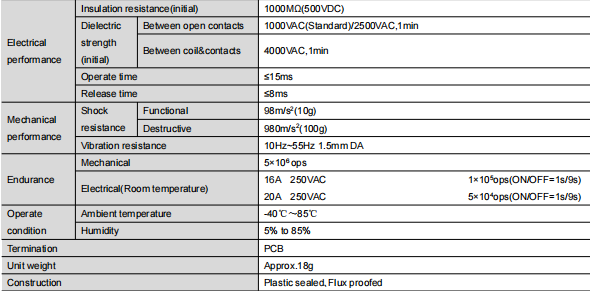

Dans les environnements industriels à haute tension, les performances d'isolation entre la bobine et les contacts sont critiques. La série FH39 est performante dans ce domaine : la rigidité diélectrique entre la bobine et les contacts peut atteindre 4 000 VCA, tandis que la tension de tenue entre les contacts ouverts répond à la norme 1 000 VCA, avec une version optionnelle à haute résistance de 2 500 VCA disponible. De plus, la résistance d'isolation initiale est supérieure à 1 000 MΩ (testée à 500 V CC), empêchant efficacement les risques de courant de fuite et garantissant la sécurité globale du système.

La conception du boîtier du produit prend également en compte la complexité des environnements d'utilisation réels. Pour les environnements intérieurs propres, le type résistant aux flux peut être sélectionné. Si l'équipement doit être déployé dans des sites industriels contenant des gaz corrosifs comme H₂S, SO₂, NO₂ ou des poussières importantes, le type scellé en plastique est recommandé pour une meilleure résistance à l'humidité, à la poussière et à la contamination.

Plusieurs options de tension de bobine pour une adaptation flexible

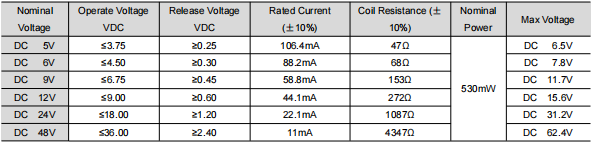

La série FH39 offre une variété de spécifications de tension de bobine de 5 V à 48 V CC, toutes avec une puissance nominale unifiée de 530 mW. Qu'il s'agisse d'un module de commande électronique basse tension ou d'un système de commande 24 V ou 48 V conforme aux normes de l'industrie, un modèle correspondant est disponible. Les tensions de fonctionnement et de déclenchement pour chaque niveau de tension sont raisonnablement conçues pour garantir une activation et une chute fiables, même en cas de fluctuations de tension. Le temps de fonctionnement est ≤ 15 ms et le temps de libération est ≤ 8 ms, répondant aux exigences de vitesse de réponse de la plupart des applications de contrôle industriel.

Structure compacte pour une installation facile

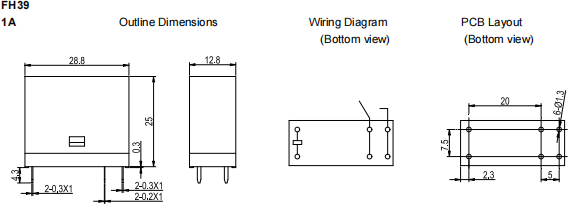

Dans les équipements dotés d'un espace d'installation limité, les dimensions physiques des composants deviennent souvent un facteur de sélection clé. Le FH39 a des dimensions extérieures de 28,8 x 12,8 x 25,0 mm, tandis que le FH39S est légèrement plus grand à 28,8 x 12,8 x 26,5 mm. Les deux comportent des bornes PCB adaptées à l’insertion et à la production automatisées. Leur conception compacte permet une installation facile sur des tableaux de commande dans des espaces restreints ou dans des boîtes de distribution, laissant plus de place pour l'agencement général.

Il convient de mentionner qu'une prise relais dédiée en option est disponible pour cette série. Cela permet un câblage et un remplacement rapides sans soudure, réduisant ainsi considérablement le temps de mise en service et de maintenance des équipements, réduisant les coûts de maintenance sur site et améliorant la flexibilité d'utilisation.

Durabilité et adaptabilité environnementale

Avec une endurance mécanique de plus de 5 millions d'opérations et une excellente endurance électrique sous charges nominales, la série FH39 est bien adaptée aux tâches de contrôle impliquant des actions fréquentes. La plage de températures de fonctionnement s'étend de -40°C à 85°C, couvrant la grande majorité des environnements industriels intérieurs et extérieurs. Son adaptabilité à des niveaux d'humidité de 5% à 85% garantit des performances stables et fiables même dans des conditions humides.

En termes de résistance aux contraintes mécaniques, la série FH39 peut résister à des chocs fonctionnels de 98 m/s² et à des chocs destructeurs de 980 m/s². Il maintient des performances stables dans des conditions de vibration (10 Hz à 55 Hz, double amplitude de 1,5 mm), démontrant sa fiabilité structurelle pendant le transport et le fonctionnement.

Recommandations de sélection et d'utilisation

Pour tirer pleinement parti des performances des relais de la série FH39, plusieurs points doivent être notés lors de l'installation et de l'utilisation : Tout d'abord, évitez de faire tomber ou de soumettre le relais à des impacts violents pour éviter d'affecter la précision structurelle interne. Deuxièmement, sélectionnez le type de boîtier approprié en fonction de l'environnement réel ; pour les endroits très pollués, le type scellé en plastique est essentiel. Enfin, lors de la conception de la disposition du PCB, reportez-vous aux exigences de tolérance dans la spécification : pour les dimensions externes ≤1 mm, la tolérance doit être de ±0,2 mm ; pour les dimensions comprises entre 1 mm et 5 mm, la tolérance est de ±0,3 mm ; pour les dimensions ≥5 mm, la tolérance est de ±0,5 mm. Il est recommandé de contrôler la tolérance de la disposition du PCB elle-même à ±0,1 mm.

Résumé

Avec sa capacité de charge de courant élevée de 20 A, sa tension d'isolation élevée de 4 000 V CA, sa large gamme de sélections de bobines et sa conception structurelle compacte, les relais FH39 et FH39S se distinguent comme des produits fiables dans le domaine du contrôle industriel, offrant à la fois performances et flexibilité. Qu'ils soient utilisés dans des équipements d'automatisation, des systèmes d'alimentation ou des modules de contrôle d'appareils électroménagers, ils offrent une assurance de commutation stable et sûre. Si vous recherchez un relais industriel rentable pour votre prochain projet, la série FH39 vaut certainement la peine d'être envisagée.
