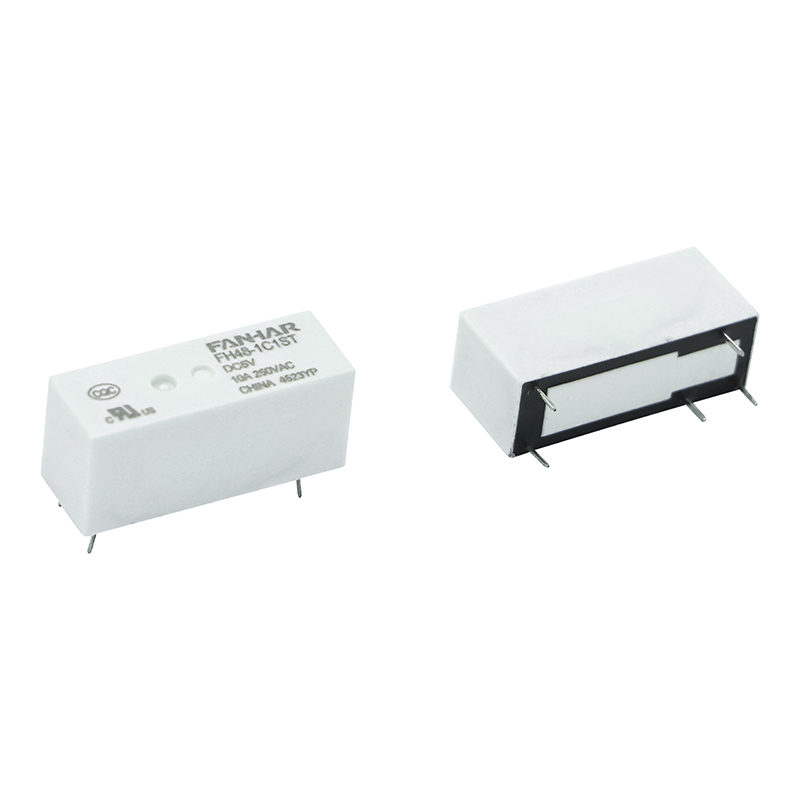

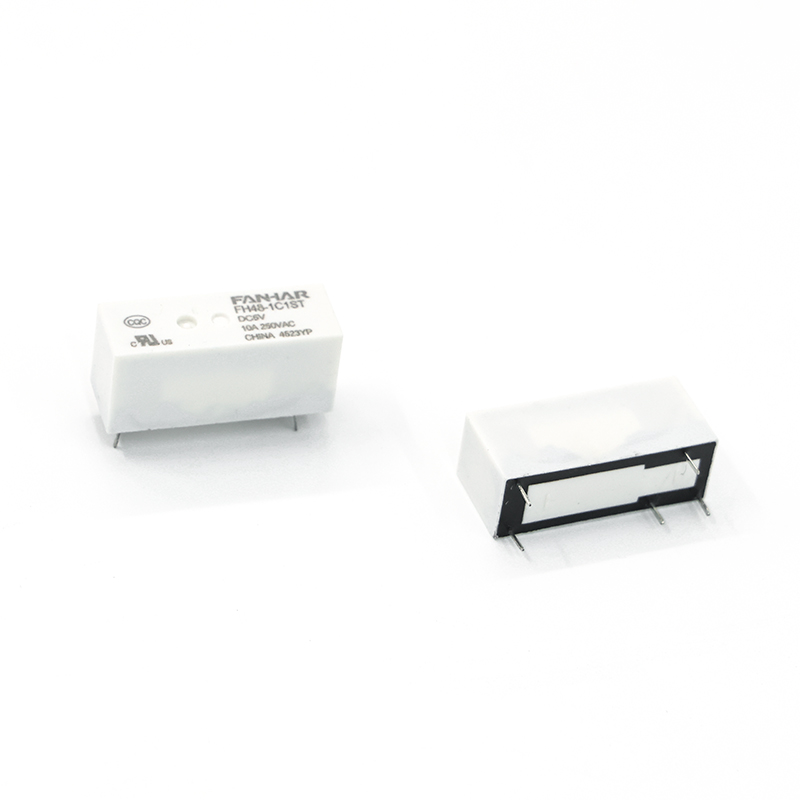

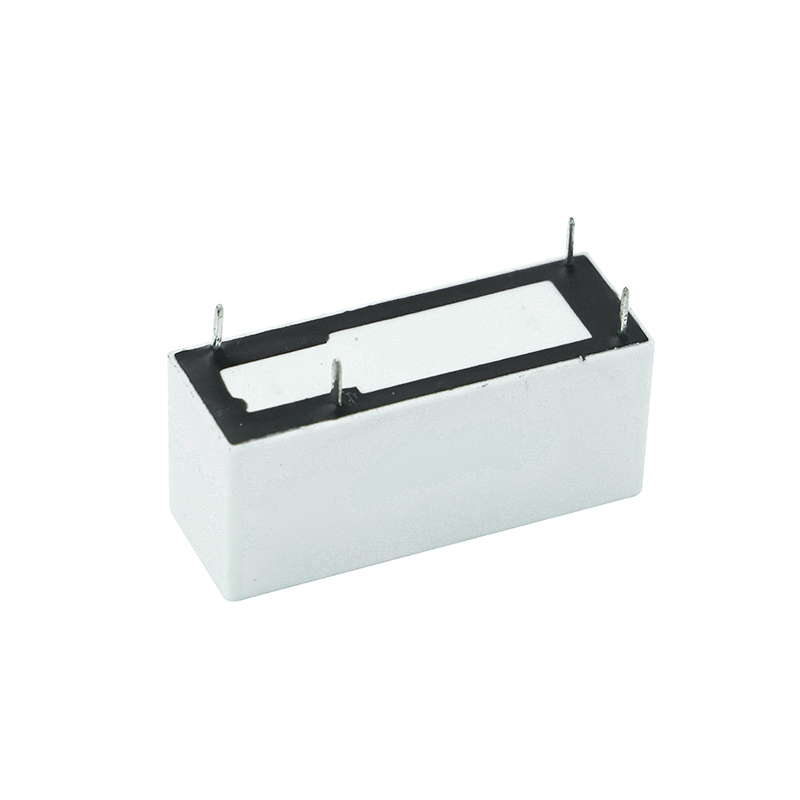

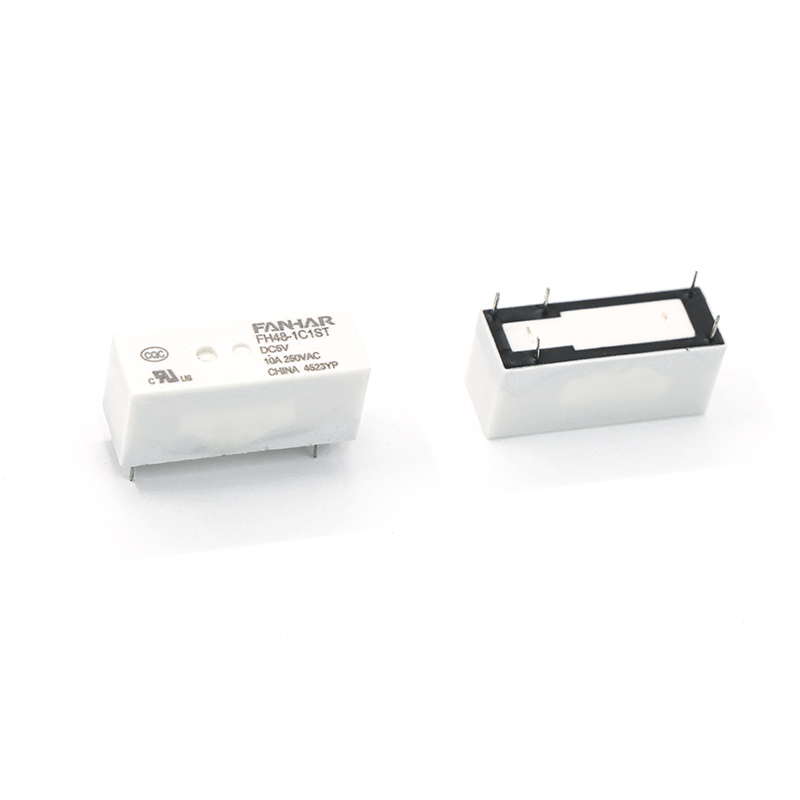

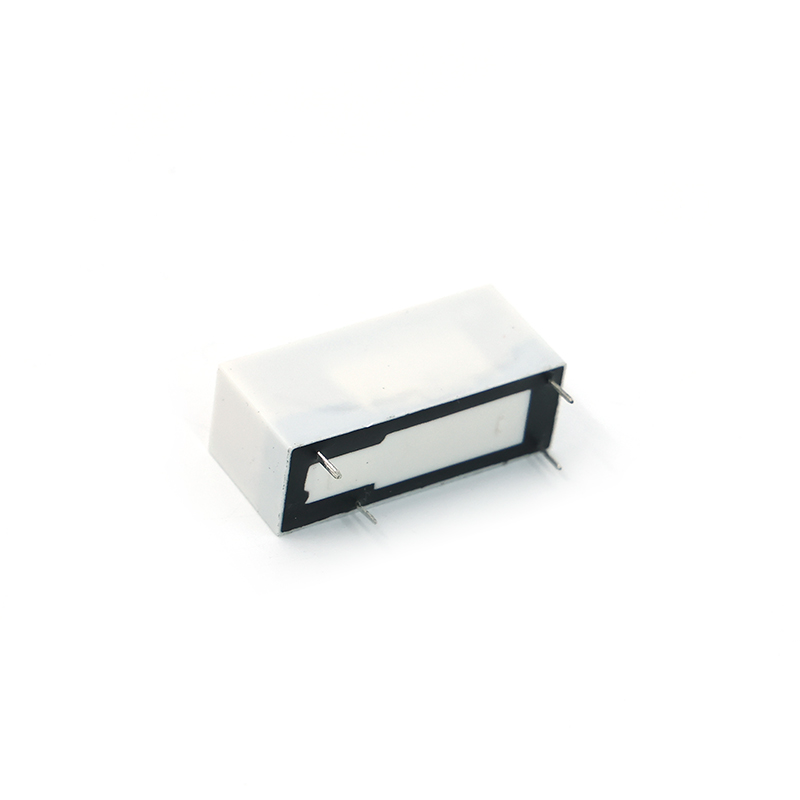

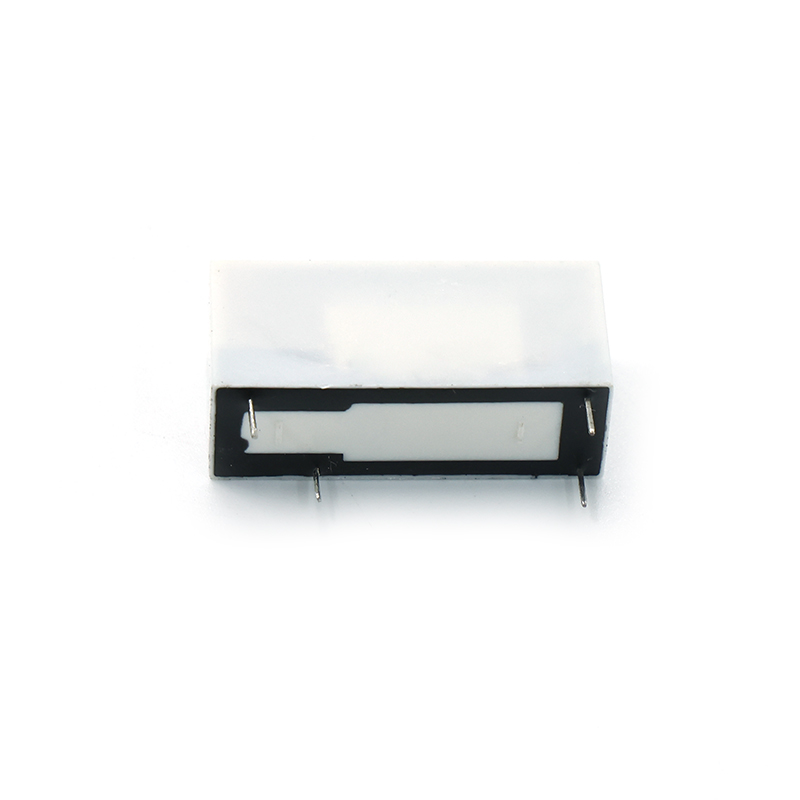

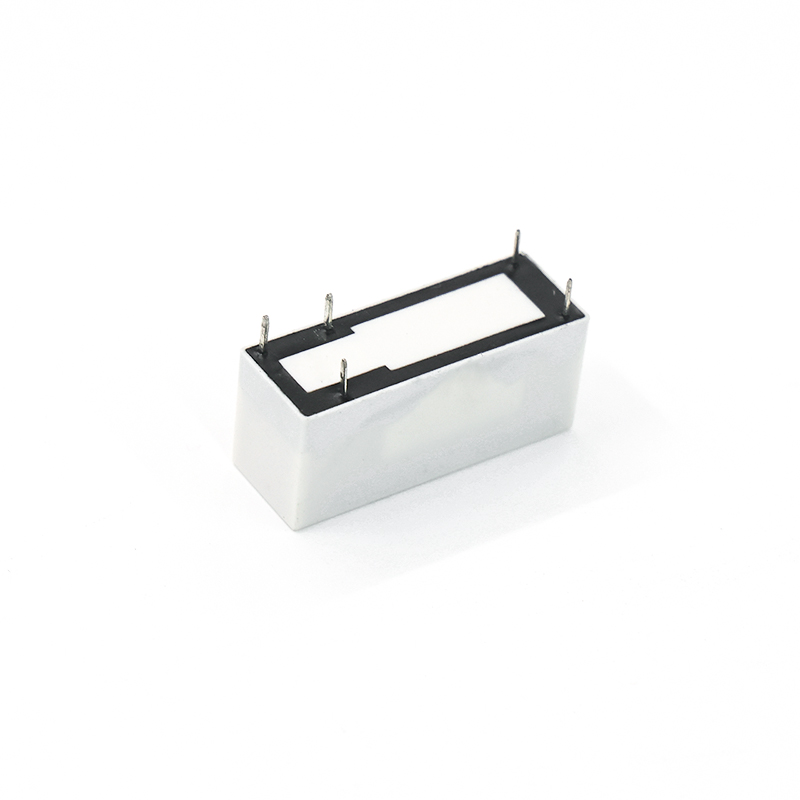

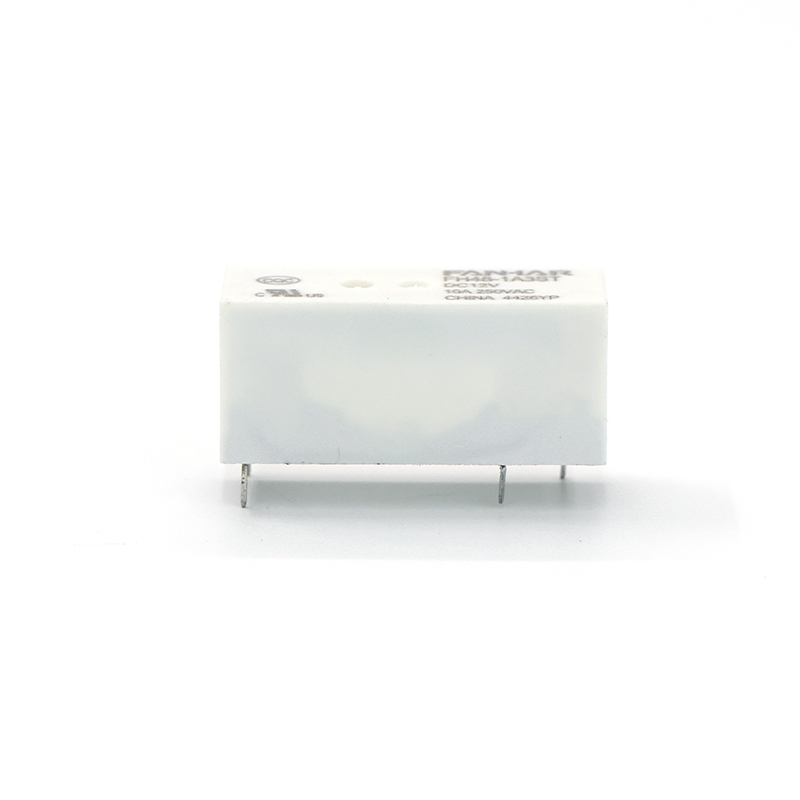

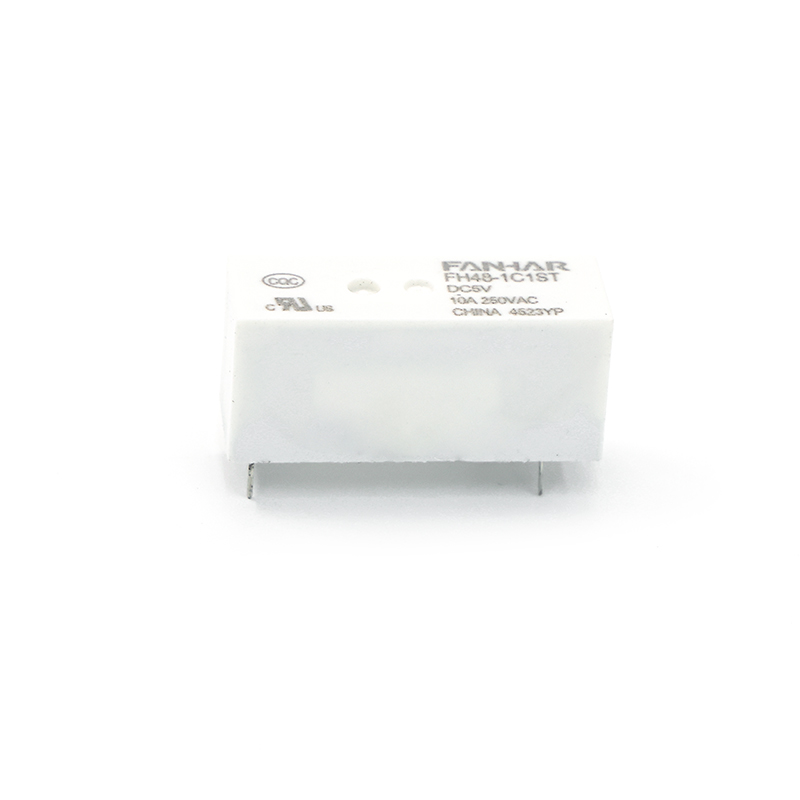

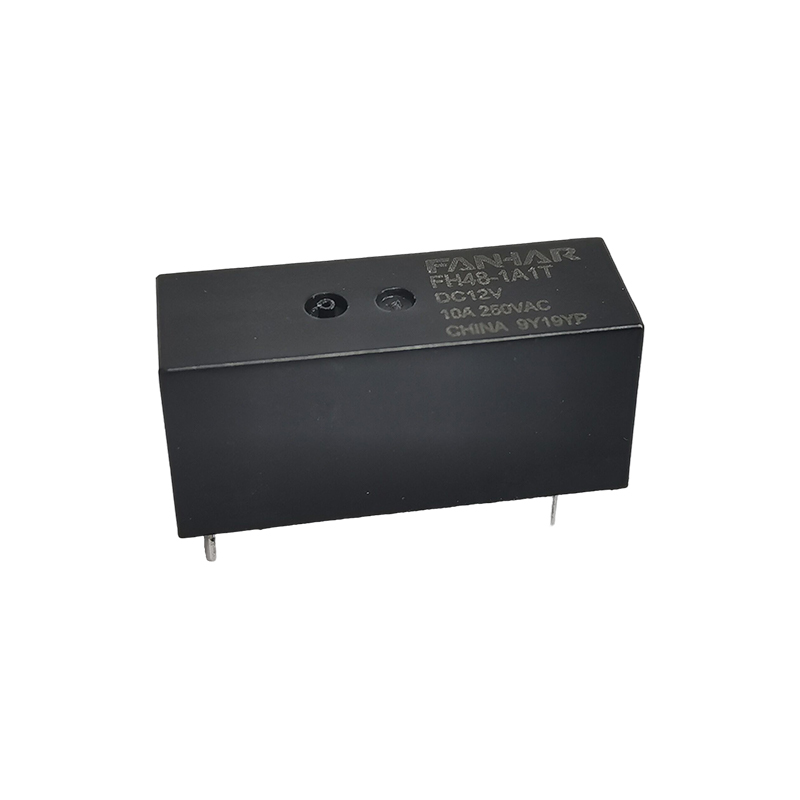

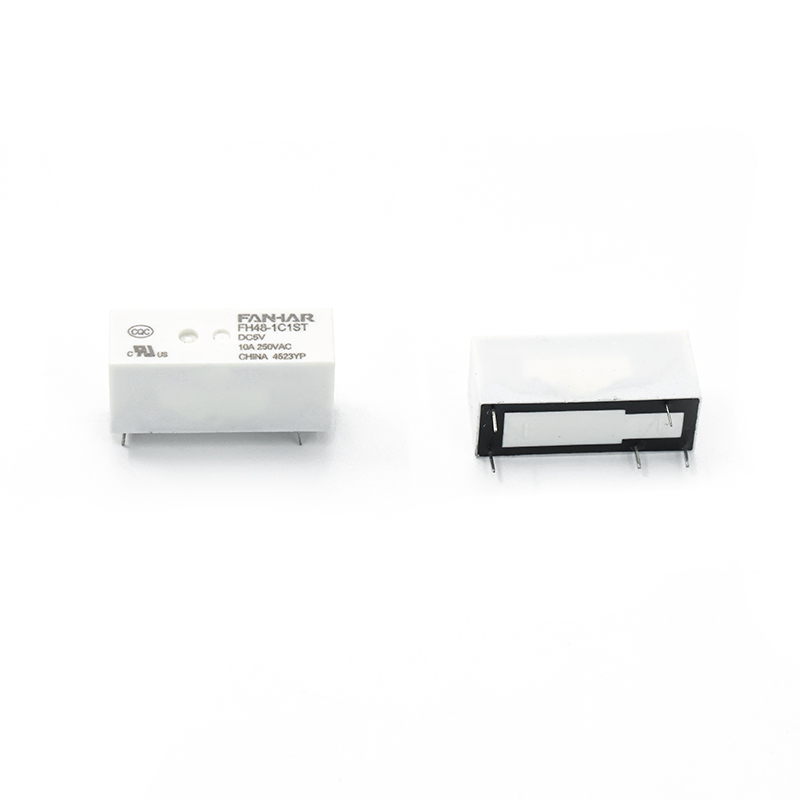

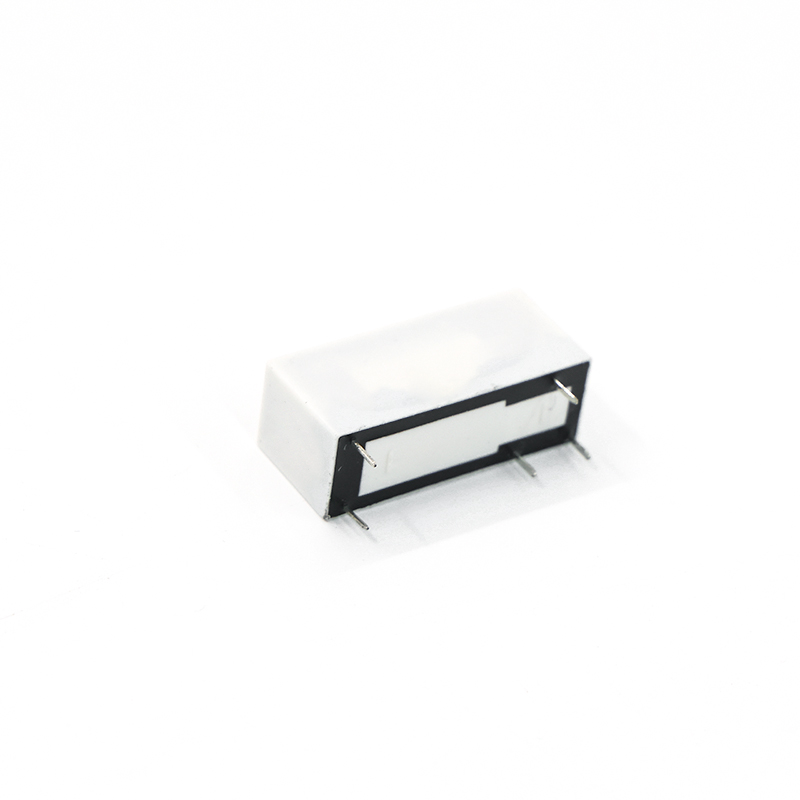

Relais industriel FH48 10A conforme UL TUV CQC

Caractéristiques :
Capacité de commutation 10A
Faible hauteur, seulement 12,5 mm
La ligne de fuite entre la bobine et le contact avec une tension de tenue diélectrique de 4kV est supérieure à 8mm
Des produits conformes à la norme IEC60335-1 sont disponibles
Différents types de contacts sont disponibles
Une variété de prises sont disponibles
Système d'isolation UL : Classe F
Des produits de spécification de refusion traversante sont disponibles
Dimensions du contour : (28,6 × 10,3 × 12,3) mm

Contactez-nous

Télécharger

PRÉCÉDENT : Relais industriel FH50 16A conforme UL TUV CQC SUIVANT : Aucun article suivant

Paramètres
Application
Description

Paramètres

Spécifications	Article
Coordonnées	Modalités de contact		1A, 1B, 1C
	Résistance de contact (initiale)		≤100 mΩ (6 V CC 1 A)
	Matériel de contact		AgSnO ₂
Valeur nominale	Charge nominale (charge de résistance)		10 A 250 VAC
	Tension de commutation maximale		440 VCA
	Courant de commutation maximum		10A
	Capacité de commutation maximale		2500 VA
	Charge minimale autorisée		5 V CC 100 mA
Performances électriques	Résistance d'isolement (initiale)		1000 MΩ (500 V CC)
	Rigidité diélectrique (initiale)	Entre contacts ouverts	1 000 V CA, 1 min
		Entre bobine et contacts	5 000 V CA, 1 min
	Temps de fonctionnement		≤10ms
	Temps de sortie		≤5 ms
Performances mécaniques	Résistance aux chocs	Fonctionnel	98m/s ² (10G)
		Destructeur	980m/s ² (100G)
	Résistance aux vibrations		10 Hz ~ 55 Hz 1,5 mm DA
Endurance	Mécanique		1× 10 ⁷ opérations
	Électrique (température ambiante)		10 A 250 VAC 1× 10 ⁵ opérations(ON/OFF= 1s/9s)
État de fonctionnement	Température ambiante		-40 ℃ ~ 85 ℃
	Humidité		5 % à 90 %
Résiliation			PCB
Poids unitaire			Environ 8g
Construction			Scellé en plastique, résistant aux flux

Description

Le relais de puissance FH48, divers types de contrats, est un relais de commande industriel haute performance adapté à une variété de scénarios d'applications électriques. Ses principales caractéristiques incluent une capacité de commutation de contact de 10 A, un fonctionnement stable à des tensions de contact allant jusqu'à 440 V et une prise en charge de charges de courant jusqu'à 10 A, garantissant un fonctionnement fiable dans diverses conditions de charge. Le relais FH48 utilise une technologie d'emballage avancée, telle qu'une conception encapsulée dans du plastique, qui peut faire face efficacement aux environnements pollués tout en offrant de bonnes performances électriques et une bonne durabilité. La conception du relais FH48 prête attention aux détails, et ses dimensions et dimensions de montage sont marquées avec précision en millimètres, ce qui permet aux utilisateurs de comprendre rapidement les exigences d'installation et l'occupation de l'espace du produit. Par exemple, le modèle 1C2 a des dimensions de 28,6 mm × 12,3 mm × 10,3 mm et un diamètre de trou de montage de Φ8,3 mm. Ces paramètres fournissent aux utilisateurs des conseils d'installation clairs. De plus, le FH48 prend également en charge une variété de types de contacts, tels que 1A, 1C (NO) et 2C (NO), pour répondre aux différentes exigences des circuits. Le relais de puissance FH48 a passé plusieurs certifications de sécurité telles que UL/CUL, TUV et CQC, garantissant sa sécurité et sa fiabilité dans les applications industrielles. Sa courbe caractéristique électrique montre la puissance de commutation maximale et la courbe de durabilité électrique, prouvant ainsi ses excellentes performances. Pendant l'utilisation, les utilisateurs doivent faire attention à éviter les pertes de performances causées par les chutes et sélectionner les matériaux de contact appropriés en fonction des besoins spécifiques, tels que AgSnO₂En conclusion, le relais de puissance FH48 est un relais de contrôle industriel puissant et largement applicable, un choix idéal pour les ingénieurs électriciens et les applications industrielles.
