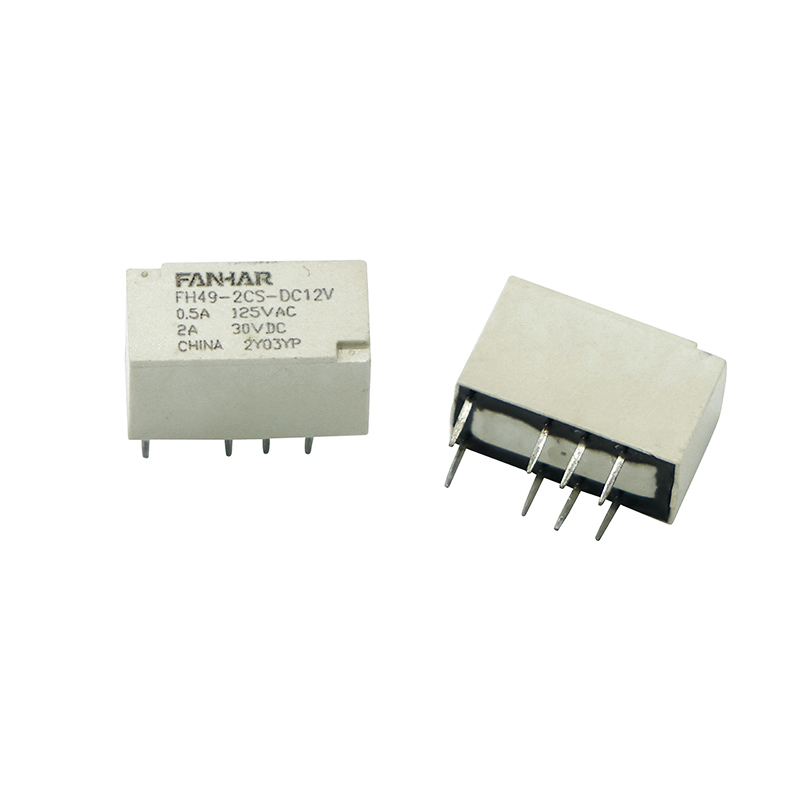

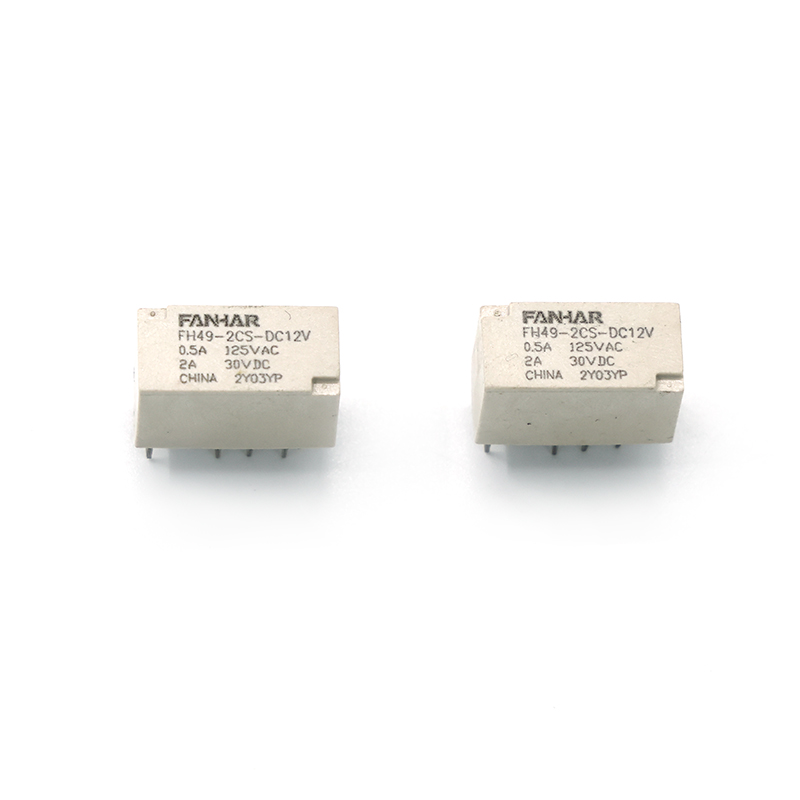

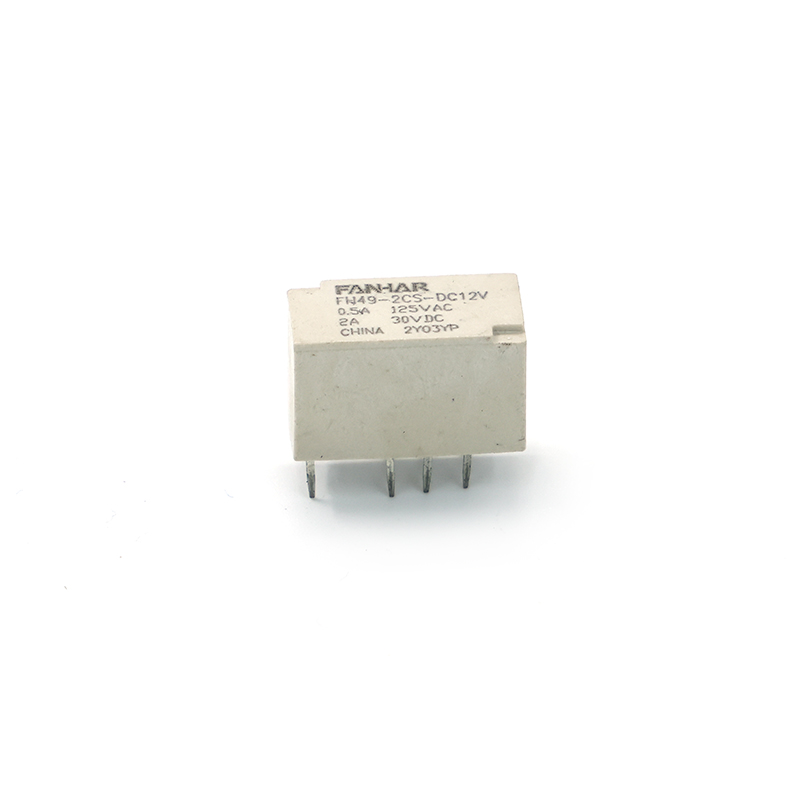

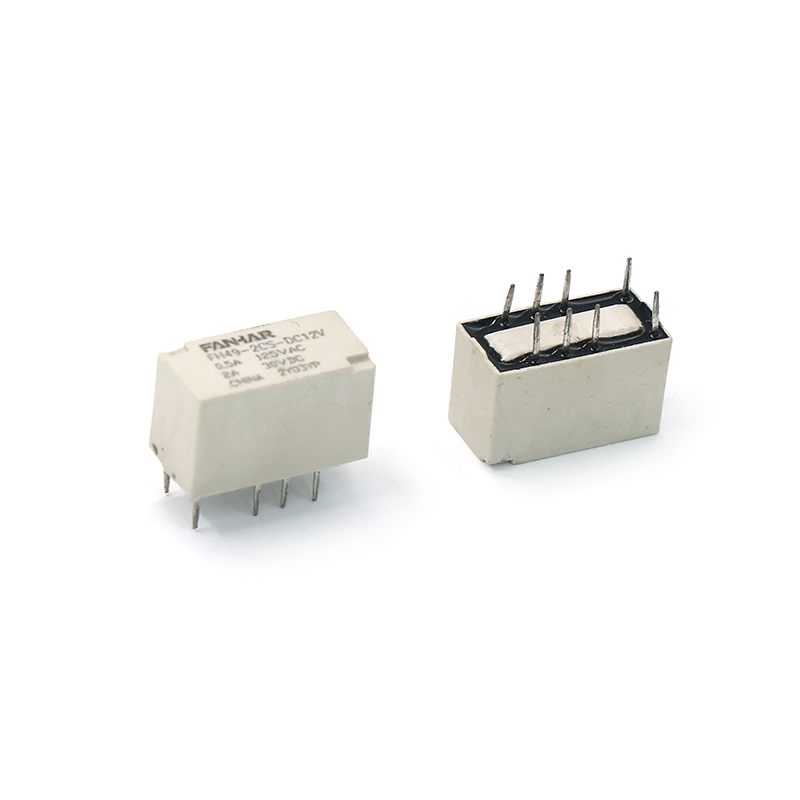

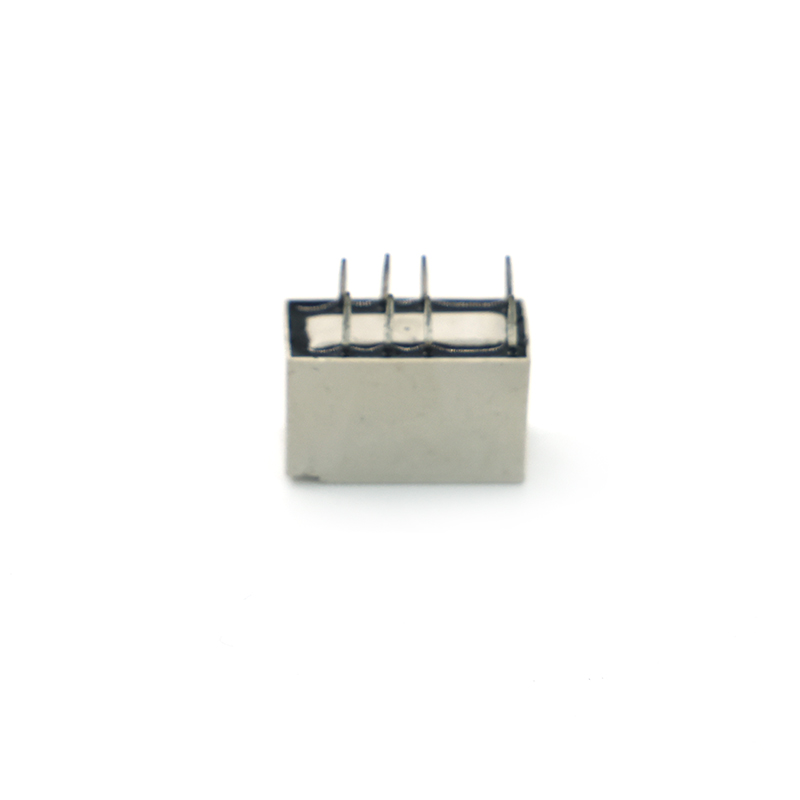

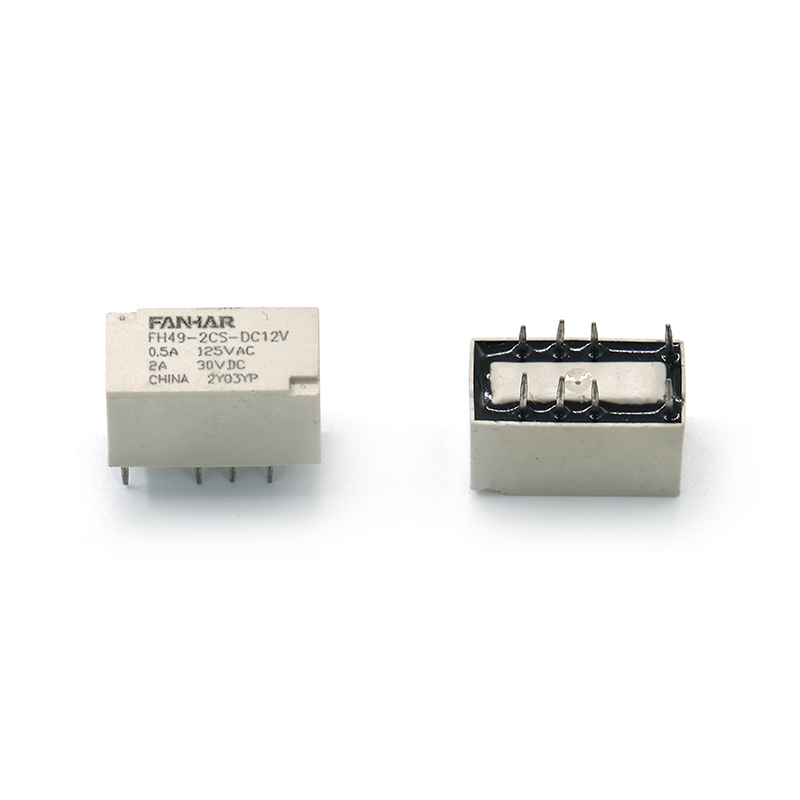

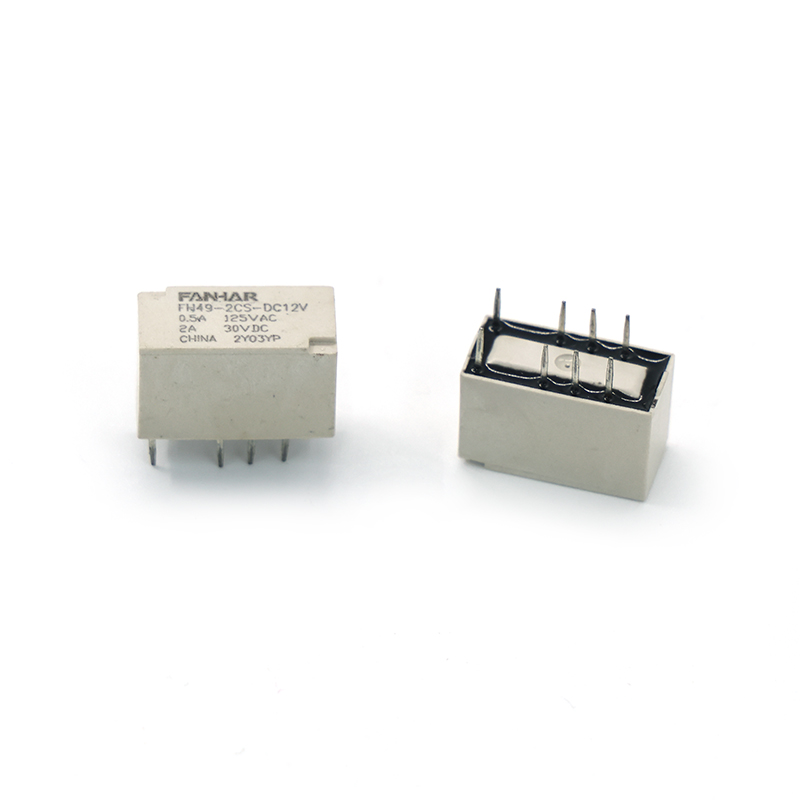

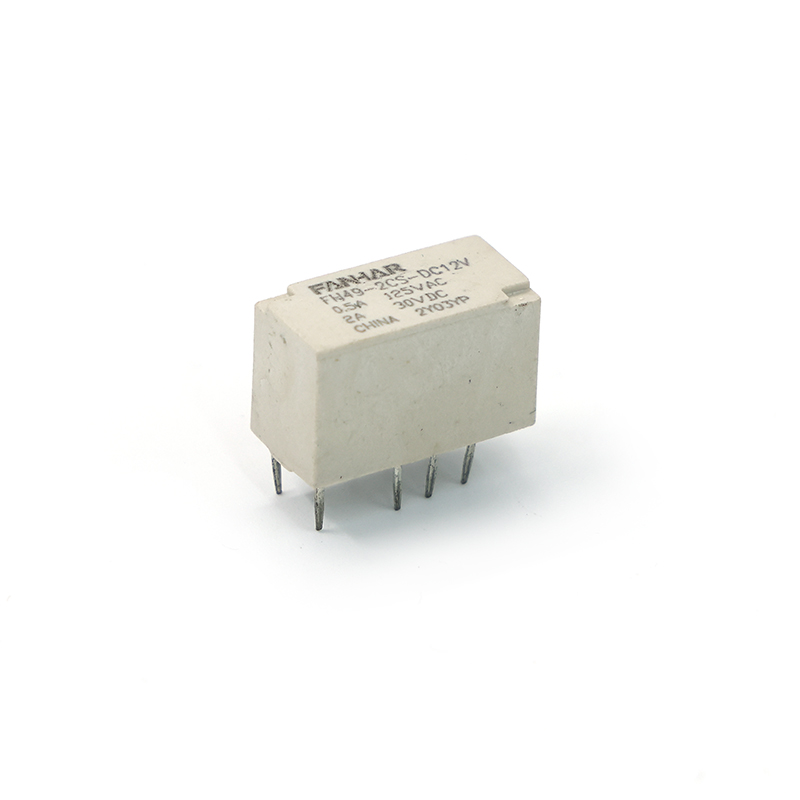

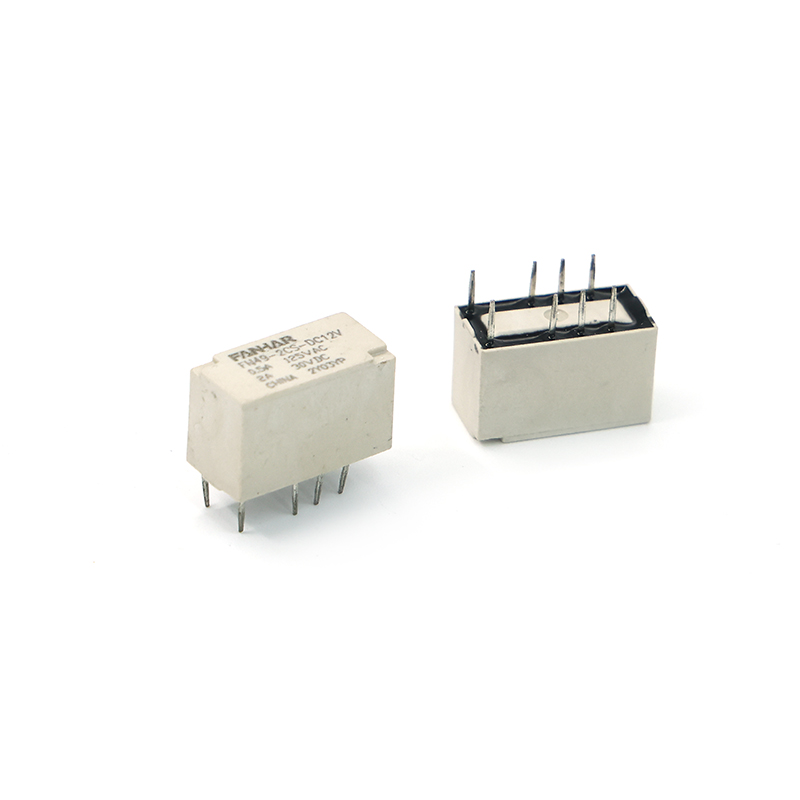

Relais de signaux FH49 0,5A 2A 3A

Caractéristiques :

Relais de signal de troisième génération

Tension anti-surtension (entre bobine et contacts) : 2,5 kV

Conformité EN60950/EN41003

Adoptez un formulaire de contact bifurqué

Des produits monostables et à maintien magnétique sont disponibles

Dimensions du contour :(15*7,5*9,4) mm

Application principale : Protection de l'alimentation, automatisation, communication

Contactez-nous

Télécharger

PRÉCÉDENT : Aucun article précédent SUIVANT : Aucun article suivant

Paramètres
Application
Description

Paramètres

Spécifications	Article
Coordonnées	Modalités de contact			2C
	Résistance de contact (initiale)			≤100 mΩ (10 mA 30 mVCC)
	Matériel de contact			AgNi plaqué or
Valeur nominale	Charge nominale (charge de résistance)			2A 30VCC 3A 30VCC 0,5A 125VCA
	Tension de commutation maximale			277 VCA/220 VCC
	Courant de commutation maximum			4A
	Capacité de commutation maximale			62,5 VA/90 W
	Charge minimale autorisée			10 mV 10ɥA
Performances électriques	Résistance d'isolement (initiale)			1000 MΩ (500 V CC)
	Rigidité diélectrique (initiale)	Entre contacts ouverts		1 000 V CA, 1 minute
		Entre bobine et contacts		1500 VCA, 1 min
	Surtension	Entre contacts ouverts(10/160ɥs)		1 500 VAC (FCC partie 68)
		Entre bobine et contacts(2/10ɥs)		2500VAC (Télécordia)
	Temps de fonctionnement			≤4 ms
	Temps de sortie			≤4 ms
Performances mécaniques	Résistance aux chocs		Fonctionnel	735m/s ² (75g)
			Destructeur	980m/s ² (100g)
	Résistance aux vibrations			10 Hz ~ 55 Hz 3,3 mm DA
Endurance	Mécanique			1× 10 ⁷ opérations
	Électrique (température ambiante)			2A 30 V CC 1× 10 ⁵ opérations(ON/OFF= 1s/9s)
État de fonctionnement	Température ambiante			-40 ℃ ~ 85 ℃
	Humidité			5 % à 85 %
Résiliation				PCB (encapsulation DIP)
Poids unitaire				Environ 2g
Construction				Plastique scellé

Description

Le formulaire de contact bifurqué du relais de signal FH49 adopte un formulaire de contact bifurqué, conçu pour améliorer la fiabilité et la stabilité de la transmission du signal. Ce relais appartient à la troisième génération de relais de signalisation et est conforme aux normes EN60950/EN41003. Il convient aux domaines tels que la protection de l'alimentation, le contrôle d'automatisation et la communication. La forme de contact bifurquée du relais de signal FH49 fonctionne simultanément via deux contacts indépendants, garantissant une plus grande fiabilité lors de la commutation de petits courants et de basses tensions. Cette conception réduit non seulement les interférences mécaniques entre les contacts, mais améliore également la durée de vie et la stabilité de la transmission du signal. De plus, le relais prend en charge deux types, monostable et à verrouillage magnétique, et les utilisateurs peuvent choisir la version appropriée en fonction de leurs besoins. Le relais de signal FH49 adopte une structure scellée, qui peut empêcher efficacement l'influence des facteurs environnementaux sur l'équipement tout en offrant de bonnes performances d'isolation électrique. Son matériau de contact est plaqué or ou argent, ce qui peut garantir une sensibilité et une fiabilité élevées dans la transmission de signaux de faible puissance. Le relais dispose d'une large gamme de tensions de bobine, notamment 5 V, 6 V, 9 V, 12 V, 18 V et 24 V, adaptées à une variété de scénarios d'application. Le relais de signal FH49 a une taille globale de 15 mm × 7,5 mm × 9,4 mm. Il dispose de méthodes d'installation flexibles et peut être installé directement sur la carte PCB ou installé en branchant et en débranchant. Son espacement des broches est de 8,0 à 5,0 mm, ce qui est conforme à la norme d'emballage DIP et est facile à intégrer dans divers appareils électroniques. Avec sa forme de contact à double division, sa haute fiabilité et ses méthodes d'installation flexibles, le relais de signal FH49 est devenu un composant clé indispensable dans les équipements de contrôle industriel, de communication et d'automatisation.
