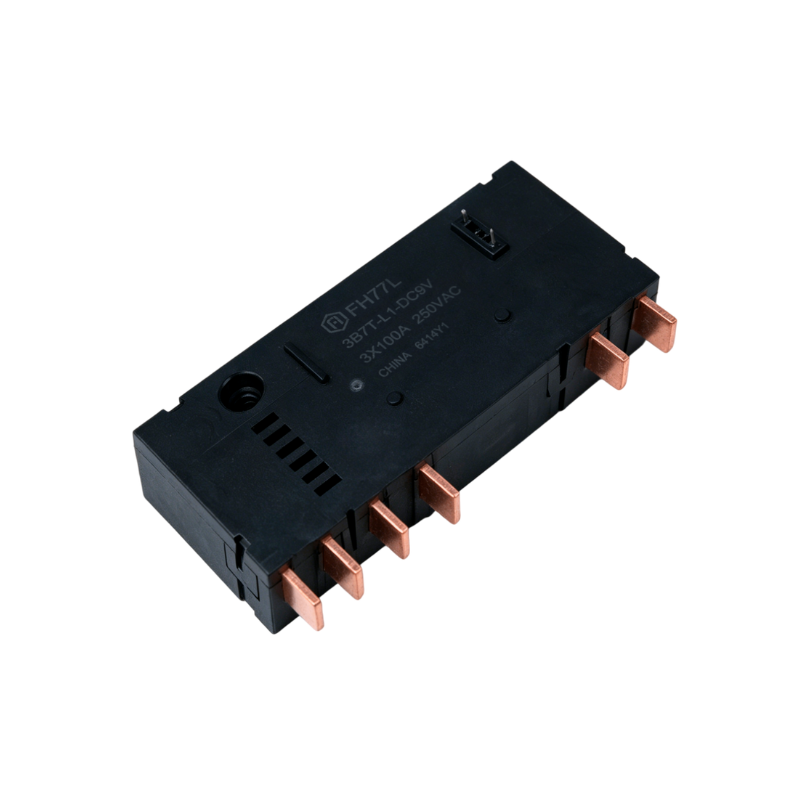

Relais de verrouillage FH77L 100A

Relais de verrouillage FH77L 100A

Caractéristiques :

Capacité de commutation de 100 A

Des bobines simples et doubles sont disponibles

Des accessoires externes tels que des shunts et des transformateurs en cuivre au manganèse peuvent être commandés en fonction des exigences du client.

Tension de claquage (entre contact et bobine) : 4KV

Conforme à la norme IEC62052-31 : 2005 UC3

Produit respectueux de l'environnement (conforme RoHS)

Dimensions du contour :(103*45*24)mm

Peut être une conception intégrée, une installation automatique pratique et une production de relations publiques

Résistance aux interférences de fréquence industrielle et bonne cohérence
Application principale : compteur intelligent

  • Paramètres
  • Application
  • Description
Paramètres
Spécifications Article
Coordonnées Modalités de contact 3A 、3B
Résistance de contact (initiale) ≤1,0 mΩ (6 V CC 1 A)
Documents de contact AgSnO 2
Valeur nominale Charge nominale (charge de résistance) 100 A   250 VAC
Max. tension de commutation 250 VCA
Courant de commutation maximum 120A
Capacité de commutation ma x. 25 000 VA
Électrique
performancess
Résistance d'isolation (initiale) 1000 MΩ (500 V CC)
Diélectrique
force (initiale)
Entre contacts ouverts 2000VAC    1min
Entre bobine et contacts 4 000 VAC    1 min
Heure de fermeture ≤30ms
Heure d'ouverture ≤30ms
Mécanique
performancess
Choc
résistance
Fonctionnel 98m/s 2 (10g)
Destructeur 980m/s 2 (100g)
Résistance aux vibrations 10 Hz ~ 55 Hz 1,5 mm DA
Endurance Mécanique 1×10 5 opérations
Électrique MARCHE/ARRÊT = 1S/9S 100 A   250 VAC                                                   1×10 4 opérations(COSφ=1)
Électrique UC3(1) Marche/arrêt = 10S/20S 100 A   250 VAC 5 000 opérations (COSφ = 1) Total 10 000 opérations
5 000 ops La prochaine fois (COSφ=0,5)
Fonctionner
état
Température ambiante -40 ℃ ~ 85 ℃
Humidité 5% ~ 85% HR
Résiliation Type d'aiguille enfichable Type à vis (XB)
Poids unitaire Environ 265 g (sans pièce jointe)
Construction Résistant aux flux
