Relais de puissance W15-2

La série W15-2 est une haute performance relais de puissance destiné à être utilisé dans les applications de contrôle de charge moyenne à élevée. En son cœur se trouve la capacité de commutation indépendante de 12 A à double ensemble, qui permet de contrôler de manière fiable deux circuits, simultanément ou individuellement. Cela fournit une solution flexible pour les appareils électroménagers, les systèmes de contrôle industriels, les équipements d'automatisation et les systèmes électriques. Grâce à sa tension de tenue d'isolement allant jusqu'à 5 kV, sa plage de températures de fonctionnement étendue de -40 °C à 105 °C et son écoconception conforme à la directive RoHS, il offre une fiabilité élevée et une longue durée de vie dans des environnements d'application divers et exigeants.

Avantages principaux

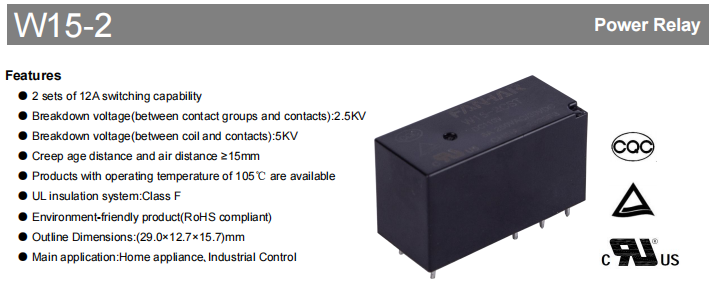

La série W15-2 allie performances et durabilité exceptionnelles dans ses minuscules dimensions de 29,0 × 12,7 × 15,7 mm.

Contrôle indépendant à deux canaux : la série W15-2 combine des performances et une durabilité exceptionnelles dans ses minuscules dimensions de 29,0 × 12,7 × 15,7 mm.

Isolation électrique robuste : la tension de tenue de 5 KV entre la bobine et les contacts supprime efficacement les interférences et protège le côté commande basse tension.

Robustesse environnementale supérieure : proposé dans une version haute température de 105 ℃ avec des options d'étanchéité résistantes à la poussière et à la contamination, il résiste à la poussière industrielle, à l'humidité et aux gaz corrosifs (par exemple, H₂S, SO₂).

Conformité environnementale mondiale : il est entièrement conforme à RoHS et répond aux normes de production verte et aux réglementations internationales d'accès au marché.

Spécifications techniques détaillées

Système de contact : flexible et fiable

Options de configuration : Il existe trois types de formulaire : 2A (normalement ouvert), 2B (normalement fermé) et 2C (inverseur). Ceux-ci peuvent être utilisés pour répondre à diverses exigences de contrôle.

Science des matériaux :

AgNi Contacts : un choix polyvalent offrant conductivité et stabilité de contact.

Contacts AgSnO₂ : idéal pour les charges inductives telles que les moteurs et les bobines de relais, ce produit est conçu pour les charges difficiles et présente une résistance aux arcs et à l'usure.

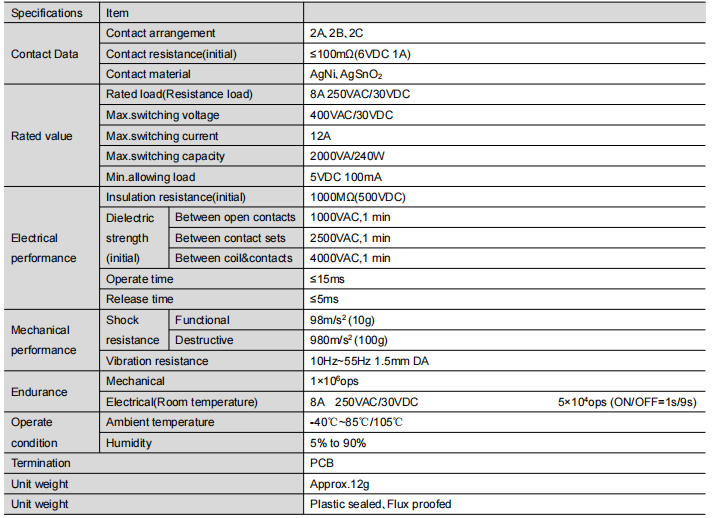

Performance électrique : la valeur nominale maximale pour la charge est de 8 A à 250 V CA/30 V CC, la capacité de commutation maximale est de 12 A/400 V CA et la résistance de contact initiale est ≤ 100 mΩ. Cela garantit une conduction à haute efficacité.

Isolation et barrière de sécurité

Résistance d'isolation ≥1000MΩ (à 500VDC).

Rigidité diélectrique complète : 1 000 VCA entre les contacts ouverts, 2 500 VCA entre les jeux de contacts et 4 000 VCA entre la bobine et les contacts, le tout pendant une durée d'une minute.

Distance d'isolement et dégagement ≥15 mm, offrant une isolation de sécurité de haute fiabilité.

Performances mécaniques et dynamiques

Réponse rapide : le contrôle en temps réel n'est garanti que si le timing de fonctionnement n'est pas supérieur à 15 ms et le timing de libération n'est pas supérieur à 5 ms.

Longue durée de vie : la longévité mécanique atteint jusqu'à 1 000 000 d'opérations ; l'endurance électrique reste prolongée sous la charge nominale.

Construction robuste : il résiste aux vibrations (10–55 Hz, amplitude de 1,5 mm) et aux chocs destructeurs allant jusqu'à 100 g, ce qui le rend adapté aux conditions difficiles.

Compatibilité bobine et entraînement

Accepte 12 tensions communes allant de 3 V CC à 110 V CC, facilitant une intégration transparente avec les API et contrôleurs courants.

Exemples typiques : variante 12 V CC (tension de fonctionnement ≤ 9,0 V CC, résistance de bobine 360 ​​Ω) ; Variante 24 V CC (tension de fonctionnement ≤ 18,0 V CC, résistance de bobine 1 440 Ω), toutes deux présentant une faible consommation d'énergie d'environ 400 mW.

Configuration d'adaptabilité environnementale

Température : Version standard : -40℃ à 85℃ ; Version haute température : jusqu'à 105℃.

Humidité : 5% à 90% HR.

Options d'étanchéité :

Type résistant au flux : ce produit convient aux environnements intérieurs propres, tels que ceux que l’on trouve dans les appareils électroniques grand public et les appareils de communication.

Type scellé en plastique : Ceci est obligatoire pour les environnements industriels et extérieurs où il y a une pollution corrosive par des gaz ou des poussières.

Certifications mondiales, votre assurance

La série W15-2 détient les principales certifications internationales qui constituent votre passeport pour la distribution mondiale de produits.

Certification UL/C-UL (E475405) : reconnaît la charge nominale de 8 A 250 V CA/30 V CC, prenant en charge les charges de moteur et d'éclairage.

Certification TUV (R 50332875) : couvre toutes les configurations de contacts, certifie une charge de 12 A et un fonctionnement à haute température de 105 ℃.

Certification CQC chinoise (CQC15002137649) : conforme aux exigences de certification obligatoire des produits chinoises.

Système d'isolation : les matériaux isolants UL classe F (155 ℃) garantissent des performances constantes dans des conditions prolongées de haute température.

Applications typiques et guide de sélection

Domaines d'application étendus :

Appareils électroménagers : compresseurs de climatiseur, moteurs de machine à laver, commande d'appareils de cuisine haute puissance.

Contrôle industriel : modules de sortie PLC, démarrage/arrêt du moteur, commutation du chauffage.

Équipement d'automatisation : bras robotisés, convoyeurs, contrôle de chaîne de montage.

Gestion de l'énergie : commutation de transfert UPS, contrôle de l'onduleur photovoltaïque, contrôle du circuit de la pile de chargement EV.

Guide de sélection précis :

Format du modèle : W15-2AST-XXX

Répartition du code :

Contacts : 2A (NO), 2B (NC), 2C (CO)

Étanchéité : Nil (résistant aux flux), S (scellé en plastique)

Matériau de contact : Néant (AgNi), T (AgSnO₂)

Code spécial : par exemple, G (contacts plaqués or pour micro-signaux)

Tension de bobine : 3-110 VDC en option

Conseil de sélection : choisissez strictement le type d'étanchéité en fonction de la description de l'adaptabilité environnementale et de votre cas d'utilisation spécifique.

Points clés d'installation et d'utilisation

Installation : montage enfichable sur PCB. Des schémas de câblage et de disposition détaillés (vue de dessous) sont fournis. Tolérance de disposition PCB recommandée : ±0,1 mm.

Soudure : Pour éviter les dommages thermiques au boîtier scellé, des procédures de soudure à température régulée sont conseillées.

Notes d'utilisation :

Évitez les chocs mécaniques ou les chutes.

Non recommandé pour les conditions de très faible charge inférieures à 5 V CC 100 mA.

Maintenance : la durée de vie prévue est atteinte lors d'un fonctionnement dans des conditions spécifiées. L'évaluation régulière de l'état de contact et de la durée de fonctionnement permet de maintenir des performances optimales.

Conclusion

Le relais série W15-2, comprenant une double capacité de commutation de 12 A, des performances d'isolation, une plage de température étendue et plusieurs certifications internationales, est un composant fiable pour l'isolation électrique et le contrôle dans les applications domestiques et industrielles. Il offre des performances fiables sur le long terme dans les applications standards et dans des environnements difficiles impliquant des températures élevées ou de la pollution.
