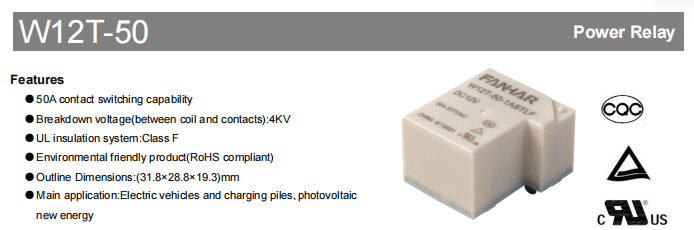

Relais à énergie nouvelle série W12T-50 : charge élevée, isolation élevée, spécifications multiples, conçu pour les équipements à énergie nouvelle

Conception à isolation élevée pour améliorer la sécurité opérationnelle du système

Les nouveaux équipements énergétiques fonctionnent dans des conditions de haute tension pendant de longues périodes, ce qui impose des exigences strictes en matière de performances d'isolation des relais. Le W12T-50 adopte un système d'isolation de classe F UL. La tension de claquage entre la bobine et les contacts est de 2 500 VCA pour le type standard et jusqu'à 4 000 VCA pour le type haute tension. La rigidité diélectrique entre les contacts ouverts est de 1 500 VCA pendant 1 minute et la résistance d'isolation initiale est ≥1 000 MΩ (mesurée à 500 VCC). Ces caractéristiques de conception contribuent à améliorer l’isolation électrique et fournissent une protection fiable pour un fonctionnement sûr et stable du système.

Stable et fiable, adapté aux environnements industriels complexes

Outre les performances électriques, le W12T-50 met également l'accent sur la fiabilité mécanique et l'adaptabilité environnementale. Le relais fonctionne de manière stable dans une plage de température ambiante de –40 °C à 85 °C et une plage d'humidité de 5 % à 90 %. Sa durée de vie mécanique atteint 5×10⁶ opérations, répondant aux exigences d'un fonctionnement fréquent à long terme. Le produit présente également une bonne résistance aux chocs (choc fonctionnel 98 m/s², choc destructif 980 m/s²) et aux vibrations (10 Hz~55 Hz, double amplitude 1,5 mm), ce qui le rend adapté aux équipements embarqués et aux systèmes de contrôle industriels où une grande fiabilité est requise.

Plusieurs options de tension de bobine et de consommation d'énergie pour s'adapter à différents systèmes de contrôle

Pour s'adapter à divers circuits de commande, le W12T-50 est proposé en deux versions de consommation électrique de bobine : type standard et type sensible. Le type standard a une consommation électrique de bobine d'environ 1,2 W et est disponible en six tensions nominales CC : 5 V, 6,5 V, 12 V, 24 V, 48 V et 110 V. Le type sensible consomme environ 0,9 W et couvre la même plage de tension. Les deux versions ont un choixune tension de montée ≤ 75 % de la tension nominale et une tension de chute de ≥ 10 % de la tension nominale. Le temps de fonctionnement est ≤20 ms et le temps de relâchement est ≤10 ms. La conception unifiée de la bobine répond aux besoins des différents systèmes de contrôle et permet une sélection flexible basée sur la capacité d'entraînement.

Deux types de protection pour s'adapter à différents environnements d'exploitation

Le W12T-50 est disponible en deux styles de boîtiers : scellé en plastique et résistant aux flux. Le type scellé en plastique est entièrement fermé, empêchant efficacement la pénétration de gaz nocifs tels que H₂S, SO₂, NO₂, ainsi que la poussière. Il est recommandé pour les environnements difficiles tels que les sites industriels et les bornes de recharge extérieures. Le type résistant au flux empêche uniquement la pénétration du flux pendant le soudage et convient aux équipements intérieurs propres. Conseil de choix : pour les environnements propres, le type résistant aux flux est recommandé ; pour les environnements impurs (contenant H₂S, SO₂, NO₂, poussière et autres polluants), le type scellé en plastique est le choix préféré.

Conception compacte pour une intégration facile des équipements

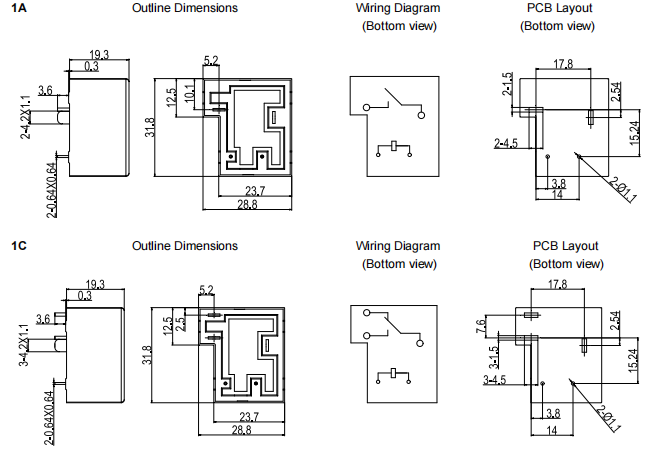

Le W12T-50 adopte une conception de plate-forme compacte unifiée avec des dimensions extérieures de 31,8 × 28,8 × 19,3 mm. Pour les dimensions sans tolérances spécifiées : les dimensions ≤1 mm ont une tolérance de ±0,2 mm ; les dimensions >1 mm et <5 mm ont une tolérance de ±0,3 mm ; les dimensions ≥5 mm ont une tolérance de ±0,5 mm. Pour les configurations PCB, les dimensions non spécifiées sont toujours de ±0,1 mm. Les dimensions de montage et la disposition des broches standard facilitent une intégration rapide et des mises à niveau de produits pour les fabricants d'équipements.

Domaines d'application typiques

Grâce à sa capacité de commutation de charge élevée, ses performances d'isolation élevées et sa conception de plate-forme mature, le W12T-50 peut être largement utilisé dans les domaines suivants :

Véhicules électriques : contrôle du circuit principal dans les systèmes de gestion de batterie BMS

Chargement des piles : protection marche/arrêt aux bornes de sortie AC/DC

Nouvelle énergie photovoltaïque : commutation de circuit dans les onduleurs et les boîtiers de combinaison. Dans ces applications, le relais remplit principalement des fonctions telles que le contrôle de puissance, la commutation du circuit principal et la pré-commande.contrôle de charge, fournissant des solutions de contrôle de courant stables et fiables pour le système.
