Relais de puissance série W11 : capacité de commutation élevée de 10 A, consommation d'énergie de bobine ultra-faible de 200 mW, tension de tenue élevée de 5 kV

Dans les applications modernes d’automatisation industrielle et de maison intelligente, les performances des relais sont essentielles à la stabilité et à l’efficacité des équipements. Le relais W11 , avec ses performances et sa fiabilité exceptionnelles, est un choix idéal pour contrôle industriel , maison intelligente et gestion de l’énergie des communications 5G. Vous trouverez ci-dessous une introduction détaillée au relais W11, vous aidant à comprendre ses caractéristiques et ses avantages.

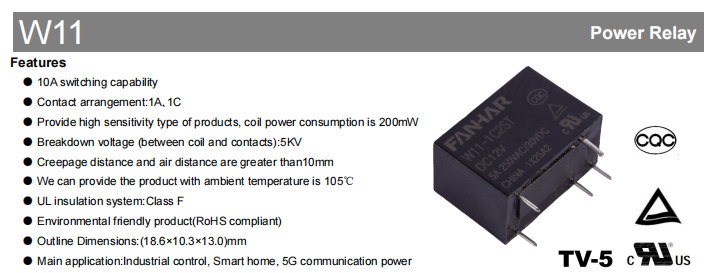

Caractéristiques du produit

Capacité de commutation 10A : Le relais W11 peut gérer des charges de courant jusqu'à 10 A, répondant aux besoins de diverses applications industrielles et domestiques.

Tension de claquage élevée : Une tension de claquage de 5 kV (entre la bobine et les contacts) garantit une sécurité et une fiabilité extrêmement élevées.

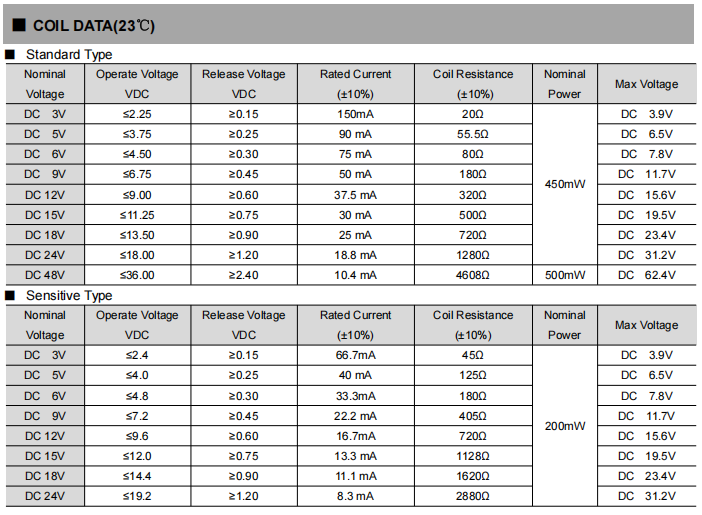

Haute sensibilité : Une version haute sensibilité est disponible avec une consommation électrique de bobine aussi faible que 200 mW et un temps de réponse rapide.

Conception respectueuse de l'environnement : Conforme RoHS, respectueux de l'environnement.

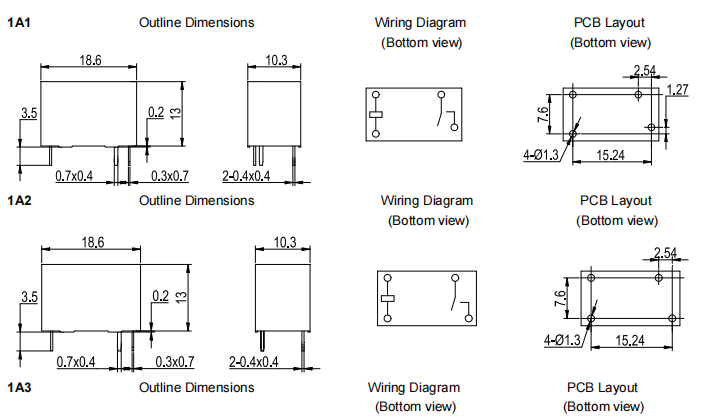

Dimensions compactes : Les petites dimensions (18,6 × 10,3 × 13,0 mm) facilitent son intégration dans divers appareils.

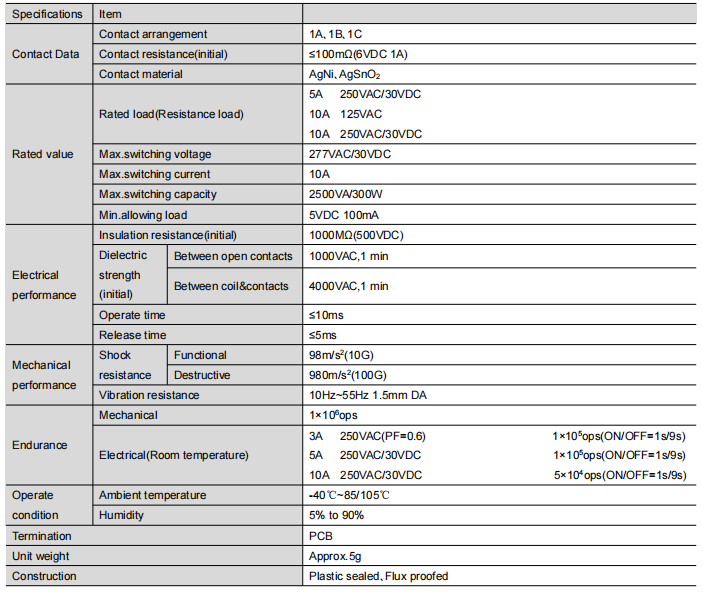

Paramètres du produit

Modalités de contact : 1A (une forme A, SPST-NO) et 1C (une forme C, SPDT) pour répondre aux différentes exigences de conception de circuits.

Résistance de contact (initiale) : ≤100 mΩ (à 6 V CC 1 A), assurant un transfert de courant efficace.

Matériel de contact : AgNi et AgSnO₂, offrant une excellente conductivité et durabilité.

Charge nominale : 5 A 250 VCA/30 VCC, 10 A 125 VCA ; tension de commutation maximale 277VAC/30VDC ; courant de commutation maximum 10A ; capacité de commutation maximale 2 500 VA/300 W ; charge minimale autorisée 5VDC 100mA.

Aperçu des performances

Résistance d'isolation (initiale) : Jusqu'à 1 000 MΩ (à 500 V CC), offrant une forte isolation électrique.

Rigidité diélectrique (initiale) : 1000VAC pendant 1 minute entre contacts ouverts ; 4000VAC pendant 1 minute entre bobine et contacts.

Temps de fonctionnement : ≤10 ms ; Temps de relâchement : ≤5 ms, assurant une réponse rapide.

Performances mécaniques : Résiste aux chocs fonctionnels de 98 m/s² (10G) et aux chocs destructeurs de 980 m/s² (100G) ; résistance aux vibrations de 10 Hz ~ 55 Hz avec double amplitude de 1,5 mm.

Endurance : Durée de vie mécanique jusqu'à 1×10⁶ opérations ; durée de vie électrique jusqu'à 1×10⁵ opérations dans des conditions spécifiées (ON/OFF = 1s/9s).

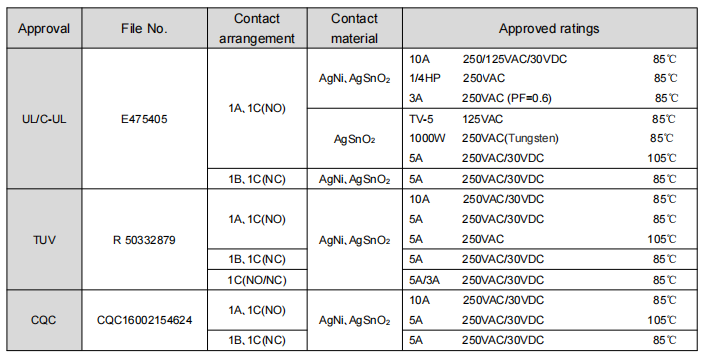

Approbations de sécurité complètes

Le relais de la série W11 a obtenu plusieurs approbations de sécurité internationales, facilitant les ventes mondiales :

UL/C-UL (E475405) : Approuvé pour les charges nominales de 10 A 250 VAC/30 VDC (85 ℃), TV-5 125 VAC (85 ℃) et 5 A 250 VAC/30 VDC (105 ℃), entre autres.

TÜV (R 50332879) : Approuvé pour les valeurs nominales 10A 250VAC/30VDC (85℃) et 5A.

CQC (CQC16002154624) : Approuvé pour 10A 250VAC/30VDC (85℃) et 5A 250VAC/30VDC (105℃).

Applications typiques

Contrôle industriel : Utilisé pour contrôler les moteurs et autres machines sur les lignes de production.

Maison intelligente : Fournit un contrôle de courant stable dans les appareils intelligents.

Puissance de communication 5G : Offre une commutation de courant efficace dans la gestion de l’alimentation des stations de base 5G.

Conclusion

Le relais W11, avec ses performances exceptionnelles et sa large gamme d'applications, est un choix idéal pour les appareils de contrôle industriel et de maison intelligente. Qu'il fonctionne sous des températures extrêmes ou dans des applications nécessitant une commutation de courant élevé, le W11 offre une solution stable et sûre. Contactez-nous dès aujourd'hui pour en savoir plus sur le W11 et laissez notre équipe de professionnels vous aider à sélectionner le modèle de relais le mieux adapté à votre application. Ensemble, avançons vers un avenir de contrôle intelligent plus efficace et plus fiable.
