Relais nouvelle énergie à courant élevé série FH66NE | Relais 100A et 160A pour onduleurs solaires et contrôle industriel

À mesure que les systèmes d'énergie renouvelable et l'automatisation industrielle continuent d'évoluer vers une densité de puissance plus élevée et une plus grete efficacité, les nouveaux relais d'énergie devraient offrir non seulement des performances de commutation fiables, mais également une excellente capacité de transport de courant, une isolation électrique élevée et une stabilité opérationnelle à long terme.

Développé pour répondre à ces exigences exigeantes, le Fanhar Relais nouvelle énergie à courant élevé série FH66NE est spécialement conçu pour les onduleurs solaires, les circuits de précharge des onduleurs et les équipements de contrôle industriel. La série comprend actuellement deux modèles : FH66NE100 and FH66NE160 — offrant des courants de transport continus de 100 A et 160 A, respectivement.

Les deux modèles sont construits sur la même plate-forme, partageant des dimensions globales, une configuration de montage, des options de bobine et des performances d'isolation identiques. Cette conception de plate-forme unifiée permet aux fabricants d'équipements de sélectionner le courant nominal approprié sans repenser la structure d'installation, simplifiant ainsi le développement de produits tout en améliorant la compatibilité de la plate-forme pour les mises à niveau futures.

La série FH66NE a été adoptée avec succès dans la production en volume dans plusieurs projets d'énergie renouvelable et de contrôle industriel, démontrant sa fiabilité dans les applications exigeantes de commutation de puissance.

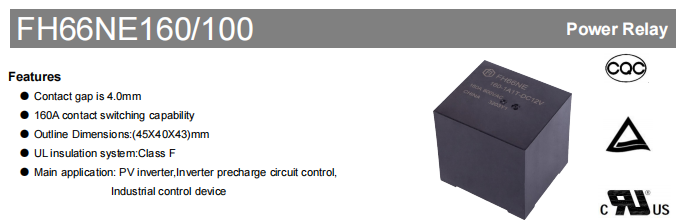

FH66NE 100/160

Conception à haute isolation pour une sécurité électrique améliorée

L'isolation électrique est une exigence essentielle pour les équipements d'énergie renouvelable fonctionnant dans des conditions de haute tension. Pour garantir une isolation fiable et une sécurité de fonctionnement, la série FH66NE intègre une conception à haute isolation adaptée aux applications exigeantes de contrôle de puissance.

Le relais comporte un Espace de contact de 4,0 mm , une rigidité diélectrique de 2500 VAC entre contacts ouverts , et 5000 VAC entre la bobine et les contacts . De plus, le relais fournit une résistance d'isolement initiale de 1 000 MΩ à 500 VCC et adopte Classe F l'isolation, contribuant ainsi à améliorer l'isolation électrique et la fiabilité du système pendant un fonctionnement à long terme.

Ces caractéristiques électriques permettent à la série FH66NE de répondre aux exigences d'isolation des onduleurs solaires, des circuits de précharge des onduleurs et des systèmes de contrôle industriels, offrant ainsi une protection fiable pour les applications de commutation de puissance haute tension.

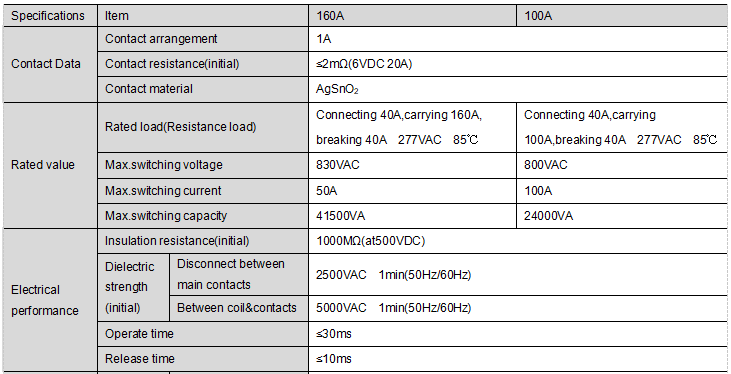

FH66NE 100/160 performance data

Performances fiables dans des environnements industriels exigeants

En plus de ses performances électriques, la série FH66NE est conçue pour offrir une fiabilité à long terme dans des conditions de fonctionnement exigeantes. Le relais convient aux applications où des performances stables sont essentielles, même dans des environnements soumis à des variations de température, des vibrations et des contraintes mécaniques.

La série FH66NE fonctionne sur une large plage de températures ambiantes de -40°C à 85°C , ce qui le rend adapté aux systèmes d'énergie renouvelable et aux équipements industriels déployés dans divers climats. Il propose également un durée de vie mécanique jusqu'à 1 000 000 d'opérations et un durée de vie électrique de 30 000 opérations dans des conditions de test spécifiées (40A ON / 40A OFF, charge résistive 277VAC), garantissant des performances fiables tout au long de la durée de vie du produit.

Pour améliorer encore la durabilité, le relais est conçu pour résister aux vibrations et aux chocs mécaniques couramment rencontrés dans les applications industrielles. Ces caractéristiques font de la série FH66NE un choix fiable pour les équipements nécessitant une commutation de puissance stable et continue sur des périodes de fonctionnement prolongées.

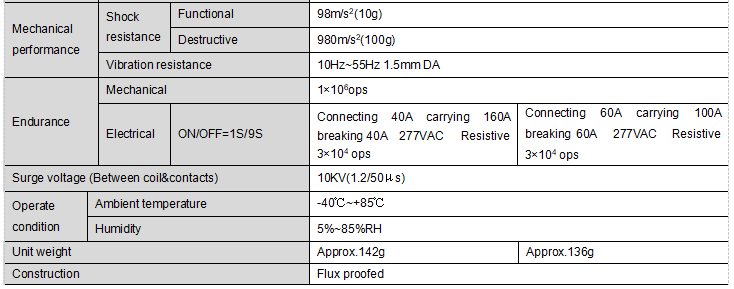

FH66NE 100/160 Mechanical Life & Environmental Performance

Plusieurs options de tension de bobine pour une conception de système flexible

Différents systèmes de contrôle nécessitent différentes configurations de tension de bobine. Pour simplifier l'intégration du système, la série FH66NE est disponible avec plusieurs options de tension de bobine CC, notamment 6 V CC, 9 V CC, 12 V CC, 24 V CC et 48 V CC.

Chaque option de bobine est conçue avec une consommation électrique nominale de 3,2 W, permettant aux ingénieurs de sélectionner la tension de commande la plus appropriée sans modifier la plate-forme de relais. La conception standardisée de la bobine améliore non seulement la compatibilité avec divers circuits de commande, mais simplifie également le développement de produits pour les fabricants utilisant plusieurs plates-formes de tension.

Avec une structure de relais commune à toutes les options de bobines, la série FH66NE contribue à réduire la complexité de conception tout en prenant en charge des configurations système flexibles.

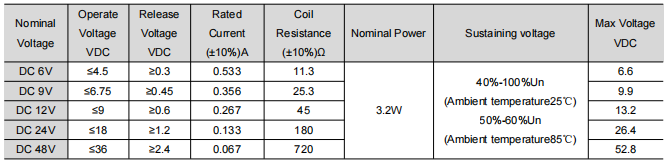

FH66NE 100/160 Coil Specification

Conception de plate-forme compacte pour des mises à niveau de produits plus faciles

Les FH66NE100 et FH66NE160 partagent la même conception de plate-forme, ce qui permet aux fabricants de développer plus facilement des familles de produits avec des valeurs nominales de courant différentes.

Les deux modèles présentent des dimensions externes identiques de 45 × 40 × 43 mm, ainsi que la même configuration de montage, la même disposition des bornes, les mêmes performances d'isolation et les mêmes spécifications de bobine disponibles. La principale différence entre les deux modèles réside dans leur capacité à transporter un courant continu.

Cette plate-forme commune permet aux fabricants d'équipements de passer de 100 A à 160 A sans repenser la disposition du PCB ou l'installation mécanique. En conséquence, les cycles de développement peuvent être raccourcis, les coûts d’ingénierie réduits et la standardisation des produits améliorée.

Pour les fabricants recherchant des solutions évolutives sur plusieurs puissances nominales, la série FH66NE offre une plate-forme efficace et pratique.

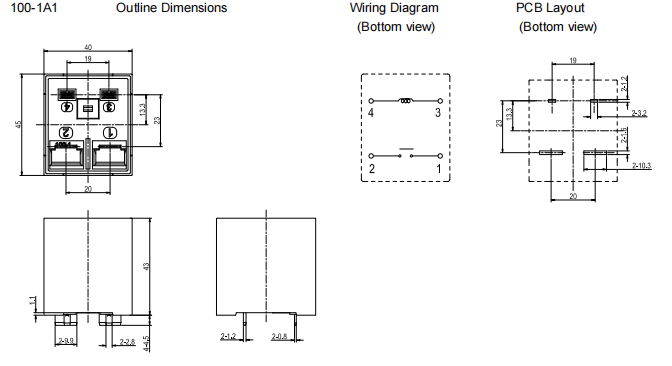

fh66ne-100 Outline Dimension

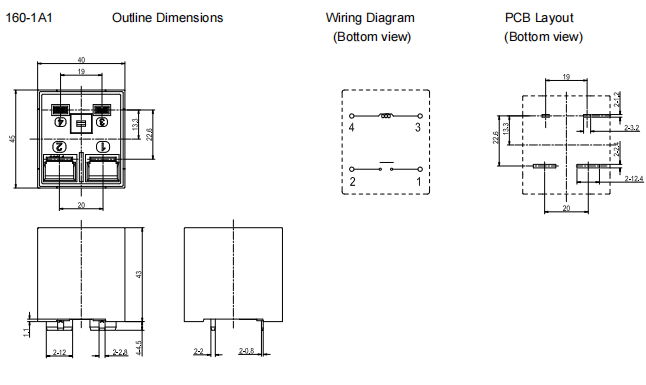

fh66ne-160 Outline Dimension

Applications typiques

Conçue pour les applications de commutation de puissance à courant élevé, la série FH66NE est largement utilisée dans les systèmes de contrôle d'énergie renouvelable et industriels où des performances de commutation fiables et une capacité de transport de courant élevée sont requises.

Les applications typiques incluent :

Au sein de ces systèmes, le relais est couramment utilisé pour la commutation de l'alimentation principale, le contrôle du circuit de précharge et d'autres fonctions de commutation à courant élevé, contribuant ainsi à améliorer la fiabilité du système et la sécurité opérationnelle.

Grâce à ses performances d'isolation élevées, sa conception de plate-forme compacte et sa large plage de températures de fonctionnement, la série FH66NE est bien adaptée aux applications exigeantes de contrôle de puissance dans les équipements énergétiques et industriels modernes.

Comment sélectionner FH66NE100 ou FH66NE160

Étant donné que les FH66NE100 et FH66NE160 sont développés sur la même plate-forme, la sélection du modèle approprié dépend principalement du courant de transport continu requis par l'application.

Le FH66NE100 est recommandé pour les systèmes nécessitant un courant de transport continu allant jusqu'à 100 A, ce qui le rend adapté aux onduleurs photovoltaïques standard et aux équipements de contrôle industriel.

Pour les applications nécessitant une capacité de courant plus élevée, telles que les onduleurs solaires haute puissance et les systèmes de stockage d'énergie, le FH66NE160 fournit un courant de transport continu accru de 160 A tout en conservant les mêmes dimensions d'installation et la même interface électrique.

Étant donné que les deux modèles partagent la même plate-forme mécanique, les fabricants peuvent facilement améliorer les performances de leurs produits sans repenser la structure de l'équipement. Cette cohérence de plateforme simplifie le développement de produits, raccourcit les cycles de conception et prend en charge l’expansion future des produits.

Questions fréquemment posées

Q1 : Qu'est-ce que le relais nouvelle énergie à courant élevé série FH66NE ?

La série FH66NE est un relais électromagnétique de nouvelle énergie à courant élevé développé par Fanhar Electronics pour les applications d'énergie renouvelable et de contrôle industriel. La série comprend actuellement les FH66NE100 et FH66NE160, offrant des options de courant de transport continu de 100 A et 160 A tout en conservant la même conception de plate-forme. Il est principalement conçu pour les onduleurs solaires, les circuits de précharge des onduleurs et les équipements de contrôle industriel.

Q2 : Quelle configuration de contact la série FH66NE utilise-t-elle ?

La série FH66NE présente une configuration de contact 1 forme A (SPST-NO) avec un matériau de contact AgSnO₂. Le relais offre une capacité de commutation nominale de 40 A, ce qui le rend adapté aux applications de contrôle de puissance nécessitant des performances de commutation fiables.

Q3 : Quelles sont les durées de vie mécaniques et électriques ?

Dans les conditions de test spécifiées, la série FH66NE offre :

Durée de vie mécanique : Jusqu'à 1 000 000 d'opérations
Durée de vie électrique : jusqu'à 30 000 opérations (40 A ON / 40 A OFF, charge résistive 277 V CA)

Ces valeurs nominales démontrent la capacité du relais à fournir des performances fiables à long terme dans les applications exigeantes de contrôle de puissance.

Q4 : Les FH66NE100 et FH66NE160 peuvent-ils être directement remplacés ?

Étant donné que les deux modèles partagent la même plate-forme mécanique, les mêmes dimensions d'installation, la même disposition des bornes et les mêmes spécifications de bobine, la sélection doit être basée principalement sur le courant de transport continu requis.

Pour les applications nécessitant une capacité de courant plus élevée, le FH66NE160 est le choix recommandé. Pour les systèmes conçus autour d'un courant nominal de 100 A, le FH66NE100 constitue la solution appropriée.

Q5 : Quelles sont les certifications de la série FH66NE ?

Selon les spécifications du produit, la série FH66NE a obtenu les certifications UL/cUL, TÜV et CQC.

Ces certifications démontrent que le relais répond aux exigences de sécurité reconnues et convient aux applications industrielles de contrôle de puissance et d'énergie renouvelable nécessitant des approbations acceptées au niveau international.
