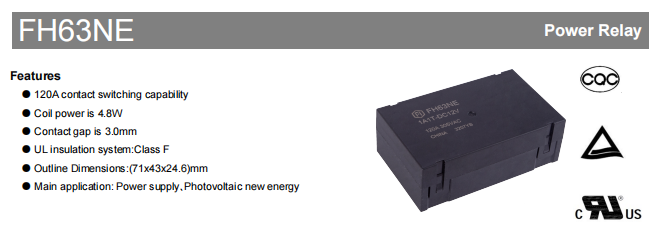

Relais d'énergie nouvelle à courant élevé FH63NE 120 A – Conçu pour le stockage d'énergie photovoltaïque et les alimentations industrielles

Le FH63NE est un haute performance, à courant élevé nouveau relais énergétique développé par FANHAR pour les nouveaux systèmes d'énergie et d'alimentation photovoltaïques (PV). Il présente une capacité de commutation de contact de 120 A, des dimensions de 71 mm × 43 mm × 24,6 mm, un système d'isolation UL de classe F et un espacement de contact de 3,0 mm. Avec des performances électriques exceptionnelles, une conception de sécurité robuste et des certifications internationales complètes, le FH63NE est devenu un choix idéal pour les applications exigeantes telles que les onduleurs photovoltaïques, les systèmes de stockage d'énergie et les alimentations industrielles.

Dans le contexte de croissance rapide du nouveau secteur de l'énergie, la capacité installée d'onduleurs photovoltaïques et de systèmes de conversion de puissance (PCS) a considérablement augmenté, stimulant la demande de nouveaux relais énergétiques adaptés. En tant que composants de commutation électronique clés dans les piles de recharge pour véhicules électriques, les onduleurs photovoltaïques et les systèmes de stockage d'énergie, les nouveaux relais CA d'énergie doivent répondre à des exigences strictes en matière de haute tension, de courant élevé, de résistance d'isolation élevée et de longue durée de vie électrique. Le FH63NE a été développé précisément en réponse à cette tendance du secteur, répondant efficacement au besoin urgent du marché en relais à courant élevé et haute fiabilité.

Principales spécifications électriques : capacité de charge, réponse, isolation et matériau de contact

Capacité de charge élevée

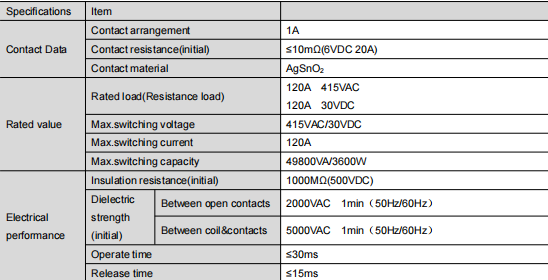

Le FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Réponse rapide et longue durée de vie

Le relais dispose d'un temps de fonctionnement ≤ 30 ms et d'un temps de relâchement ≤ 15 ms pour une réponse rapide. L'endurance mécanique est de 1 × 10⁶ opérations. La durée de vie électrique atteint également 1 × 10⁶ opérations à une température ambiante de 85 ℃ avec une charge résistive de 120 A 415 VAC (ON/OFF = 1 s/9 s). Cette endurance est excellente parmi les relais similaires à courant élevé et répond aux exigences de stabilité à long terme des systèmes photovoltaïques.

Isolation et résistance diélectrique supérieures

Le FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Matériel de contact avancé

Le FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Spécifications de la bobine et conception économe en énergie

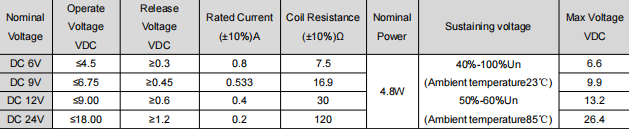

Le FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Conseils de sélection :

Le coil rated voltage should match the control system supply, considering power fluctuations.

Pour réduire l'échauffement de la bobine, utilisez la fonction de tension de maintien (40 % ~ 100 % Un), mais assurez-vous que la tension de maintien n'est pas inférieure à la tension de fonctionnement et ne dépasse pas la tension continue maximale.

La résistance de la bobine augmente à 85 ℃ et la tension de fonctionnement changera en conséquence ; permettre une marge suffisante dans les applications pratiques.

Approbations de sécurité et conformité

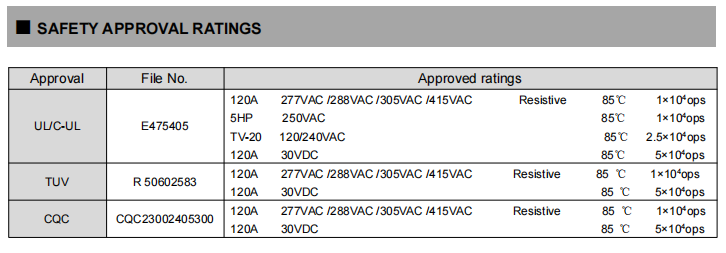

Le FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Adaptabilité environnementale et performances mécaniques

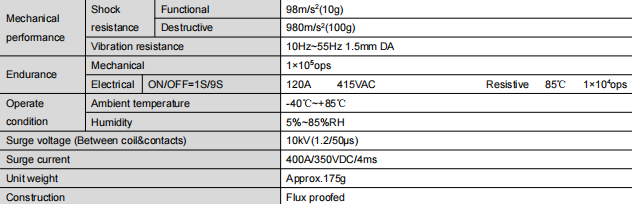

Le FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Le product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

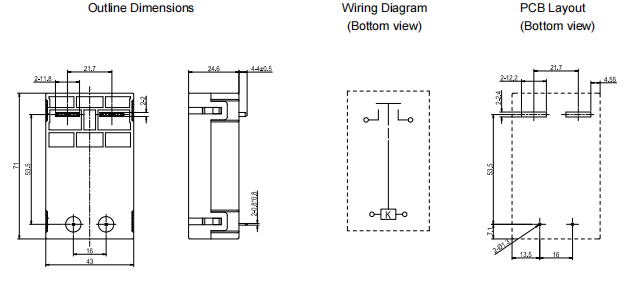

Dimensions et notes d'installation

Dimensions hors tout : 71×43×24,6 mm (L×L×H).

Espacement des broches et disposition du PCB : pour les dimensions sans tolérances spécifiées, tolérance ≤ 1 mm ± 0,2 mm, tolérance 1 mm ~ 5 mm ± 0,3 mm, tolérance ≥ 5 mm ± 0,5 mm ; La tolérance non spécifiée de la disposition du PCB est toujours de ± 0,1 mm.

Soudure : bornes de charge en cuivre – température de soudure recommandée 260 ℃ ± 5 ℃, temps 3 à 5 secondes ; Évitez les températures élevées prolongées pour éviter d'endommager la bobine ou les contacts.

Protection : Structure résistante aux flux, résistante à la contamination du flux de brasage à la vague, mais ne doit pas être immergée dans des solvants de nettoyage.

Manipulation : évitez les chutes ou les chocs externes pour éviter la déformation du contact ou la déviation des paramètres.

Scénarios d'application typiques

Avec sa capacité de commutation à courant élevé de 120 A et sa grande fiabilité, le FH63NE est principalement utilisé dans :

Nouvelle énergie photovoltaïque : Prend en charge le contrôle des chaînes photovoltaïques et des boucles à courant élevé, adapté à la déconnexion de sécurité côté CA dans les systèmes d'énergie solaire.

Alimentations : Commutation de charge pour les alimentations industrielles et les systèmes UPS.

Piles de recharge pour véhicules électriques : Commande marche/arrêt du courant pour équipement de recharge de véhicule électrique.

Sa large plage de températures de fonctionnement et son excellente conception d’isolation et de tenue à la tension le rendent particulièrement adapté aux environnements extérieurs et industriels difficiles.
