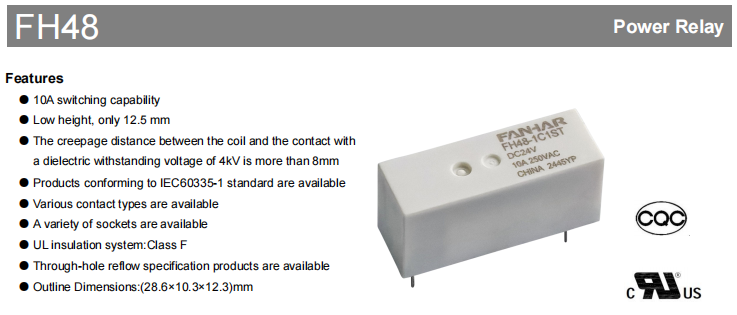

Relais industriel FH48

Les équipements d'automatisation, les appareils électroménagers et les systèmes de contrôle industriels reposent tous sur des relais car ils sont fiables et peu encombrants. C’est exactement pour cela que le relais de la série FH48 est conçu. Il intègre une capacité de commutation élevée. Il présente également un design ultra fin. Il a des performances d'isolation. Il dispose de nombreuses certifications. Cela offre aux ingénieurs une solution robuste et compacte.

Avantages principaux

L'essence de la série FH48 réside dans son équilibre technique précis. Malgré ses dimensions compactes de 28,6×10,3×12,3 mm, il est capable de commuter des charges jusqu'à 10A. Sa hauteur ultra-faible de seulement 12,5 mm est particulièrement remarquable, car elle libère un espace précieux pour des appareils électroniques de plus en plus minces et des configurations de circuits imprimés haute densité. Le produit utilise une conception résistante aux flux ou une construction entièrement scellée en plastique, repoussant efficacement la poussière, l'humidité et les gaz nocifs (tels que H₂S et SO₂), assurant ainsi un fonctionnement stable sur un large spectre de température de -40 ℃ à 85 ℃ et s'adaptant à divers environnements de des salles blanches aux environnements industriels.

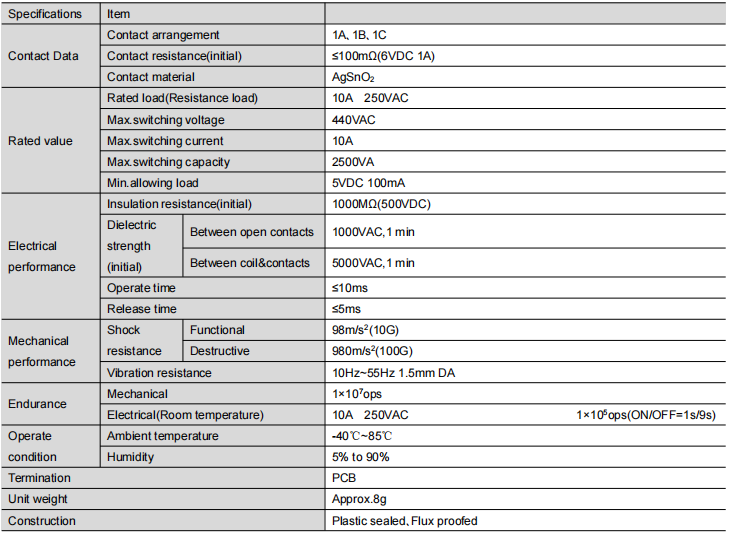

Paramètres techniques clés et performances

Cette série de relais offre des performances exceptionnelles et des détails fiables :

Performances électriques : Utilise un matériau de contact en oxyde d'argent et d'étain (AgSnO₂), offrant une forte résistance à l'érosion par arc. La résistance de contact initiale est aussi faible que ≤ 100 mΩ, garantissant une faible consommation d'énergie et une longue durée de vie. La résistance d'isolation atteint 1 000 MΩ et la rigidité diélectrique entre la bobine et les contacts est de 5 000 VCA, garantissant une barrière de sécurité robuste.

Mécanique et durabilité : Des temps de fonctionnement et de relâchement rapides (≤10 ms / ≤5 ms) garantissent une réponse rapide. L'endurance mécanique peut atteindre 10 millions d'opérations. Sous la charge nominale de 10A 250VAC, l'endurance électrique atteint également 10 millions d'opérations, répondant aux besoins d'un fonctionnement stable à long terme.

Entraînement flexible : Fournit une large gamme d'options de tension de bobine de DC5V à DC60V, avec une consommation électrique allant de 250 mW à 300 mW, facilitant une intégration transparente avec divers circuits de contrôle.

Guide de configuration et de sélection flexible

La série FH48 offre des configurations très flexibles pour répondre à différents besoins de conception de circuits :

Formulaire de contact : Propose trois configurations essentielles : 1A (normalement ouvert), 1B (normalement fermé) et 1C (inverseur).

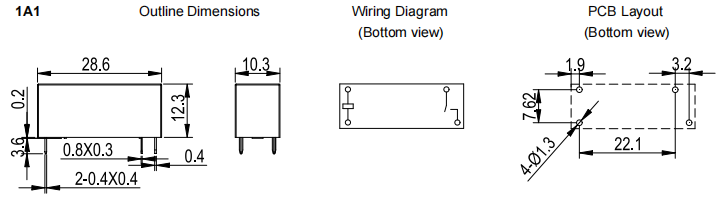

Type de montage : De nombreuses configurations de broches de PCB sont prises en charge (Type 1, 2, 3), avec des schémas dimensionnels complets et des directives de câblage pour les compléter.

Niveau de protection :Le choix entre le type standard résistant au flux et la version entièrement scellée en plastique dépend de l'environnement d'exploitation.

Le code de commande « FH48-1A1ST-XXXDC12V » indique clairement le type, la forme de contact, le style de montage, la construction, le matériau de contact et la tension de la bobine, facilitant ainsi une sélection précise.

Approbations de sécurité et conformité

Le produit a obtenu plusieurs certifications de sécurité internationales, notamment :

UL/cUL (n° de dossier E475405)

TÜV (n° de dossier R 50610371)

CQC (dossier n° CQC23002412542)

Ces certifications englobent diverses tensions nominales et circonstances de charge, démontrant que le relais FH48 adhère aux normes de sécurité internationales rigoureuses et est adapté à une utilisation sur les marchés mondiaux, en particulier dans des secteurs tels que les appareils électroménagers (IEC60335-1) et le contrôle industriel.

Domaines d'application

Grâce à ses performances fiables et sa conception compacte, le relais série FH48 est largement utilisé dans :

Appareils électroménagers : Commande principale ou commutation de puissance dans les climatiseurs, machines à laver, lave-vaisselle, etc.

Contrôle industriel : Modules de sortie pour automates programmables, contrôleurs de moteur et instrumentation.

Équipement électrique : systèmes UPS, modules de distribution d'énergie, compteurs intelligents.

Infrastructure de communication : équipements de stations de base, administration de l'énergie du réseau.

Véhicules à énergies nouvelles : Circuits supplémentaires pour la gestion de la batterie, la régulation de charge, etc.

Conclusion

Grâce à ses performances électriques, sa construction mécanique robuste, ses options de conception flexibles et ses certifications de sécurité complètes, le relais série FH48 est devenu le choix idéal pour les applications nécessitant une fiabilité élevée et une conception peu encombrante. Ce n'est pas simplement un composant mais un collaborateur essentiel pour garantir le fonctionnement fiable et sécurisé de votre équipement.
