Relais industriel FH37

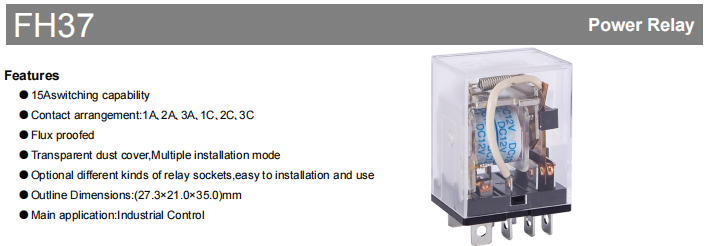

Le Relais FH37 est un composant de contrôle de haute fiabilité conçu principalement pour les situations industrielles sévères. Il intègre une capacité de commutation élevée allant jusqu'à 15 A, des configurations de contacts flexibles, une structure mécanique robuste et des fonctionnalités d'installation pratiques. Le produit intègre une conception résistante aux flux et est livré avec un cache-poussière transparent, prend en charge plusieurs modes d'installation et est compatible avec diverses prises de relais. Il vise à fournir une solution de contrôle de charge fiable, durable et facilement maintenable pour les systèmes d'automatisation industrielle. Cette spécification fournit un aperçu complet de ses caractéristiques techniques et de ses paramètres de performance pour soutenir votre sélection et votre application.

Caractéristiques principales du produit

Le main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

Le design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Spécifications techniques détaillées

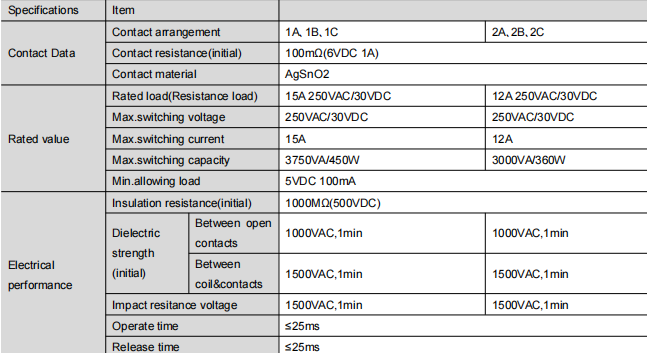

Performances électriques

Configurations de contact : disponibles sous des formes telles que 1A, 1B, 1C, etc.

Résistance de contact initiale : ≤ 100 mΩ (mesurée à 6 V CC, 1 A).

Charge nominale : 15A @ 250VAC / 30VDC (charge résistive).

Tension de commutation maximale : 250VAC / 30VDC.

Courant de commutation maximum : 15 A.

Résistance d'isolation : ≥ 1000 MΩ (à 500 V CC).

Rigidité diélectrique :

Entre contacts ouverts : 1000VAC pendant 1 minute.

Entre bobine et contacts : 1500VAC pendant 1 minute.

Vitesse de commutation : Temps de fonctionnement ≤ 25 ms, temps de relâchement ≤ 25 ms.

Durée de vie électrique : 100 000 opérations à charge résistive nominale (15 A, 250 V CA/30 V CC), avec un cycle ON/OFF de 1 s/9 s à température ambiante.

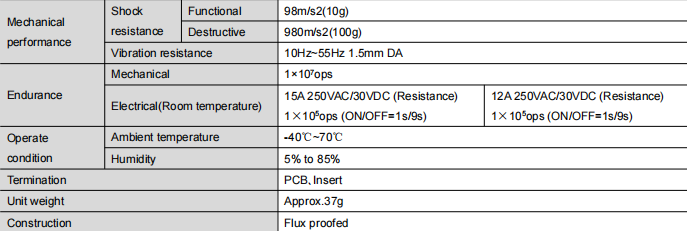

Performances mécaniques et environnementales

Durée de vie mécanique : jusqu'à 10 000 000 d'opérations.

Résistance aux chocs :

Fonctionnel : 98 m/s² (10g).

Destructif : 980 m/s² (100g).

Résistance aux vibrations : 10 Hz à 55 Hz, 1,5 mm DA.

Température de fonctionnement : -40 ℃ à 70 ℃.

Humidité de fonctionnement : 5 % à 85 % HR (sans condensation).

Caractéristiques physiques

Type de terminal : style d'insertion PCB.

Poids : env. 37 grammes.

Construction : Conception scellée résistante aux flux.

Informations d'installation et dimensionnelles

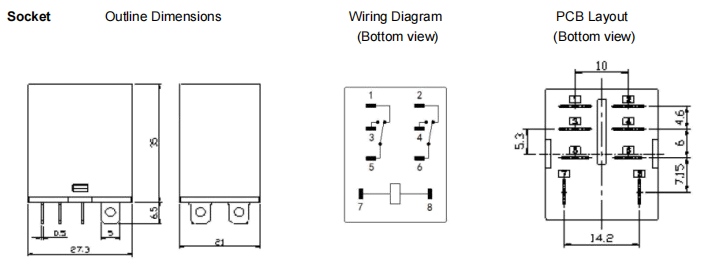

Pour les positions détaillées des trous de montage et les dimensions de disposition, veuillez vous référer aux dessins du produit (index de référence : [38, 113, 925, 346]).

Notes de tolérance :

Tolérances des dimensions du contour :

≤ 1mm : ±0,2 mm

1 mm et <5 mm : ±0,3 mm

≥5mm : ±0,5 mm

Tolérances de disposition du PCB (sauf indication contraire) : ±0,1 mm

Résumé

Le FH37 series relay stands as a reliable foundation for contrôle industriel applications, grâce à sa capacité de commutation élevée, sa longévité mécanique et électrique exceptionnelle, sa forte résilience environnementale et sa conception d'installation centrée sur l'utilisateur. Il répond non seulement aux exigences rigoureuses d'un fonctionnement fiable dans des environnements difficiles, mais améliore également la maintenabilité du système grâce à son architecture transparente et modulaire. Lorsque vous choisissez le FH37, vous obtenez un élément fondamental pour votre système de contrôle qui durera et sera stable.
