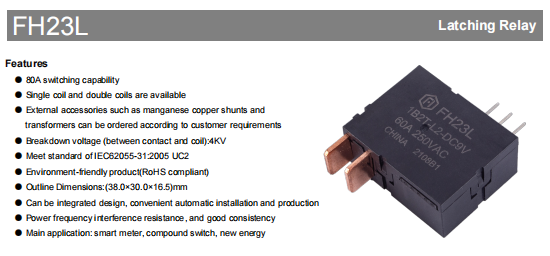

Le FH23L est une haute performance relais de verrouillage électrique conçu pour les compteurs intelligents, les commutateurs composés et les nouvelles applications énergétiques. Avec une puissante capacité de commutation de 80 A et d'excellentes performances électriques, le FH23L maintient un fonctionnement stable dans des environnements difficiles et répond aux exigences de la norme IEC62055-31:2005 UC2.

Avantages principaux

Efficacité énergétique : la conception à rétention magnétique nécessite de l'énergie électrique uniquement pendant l'état de commutation, ce qui réduit considérablement la consommation d'énergie

Ultra charge : courant de commutation maximum de 80 A, capacité de commutation de 15 000 VA, répond à une demande de puissance élevée

Longue durée de vie : durée de vie mécanique jusqu'à 100 000 cycles, durée de vie électrique 5 000 cycles (norme UC2)

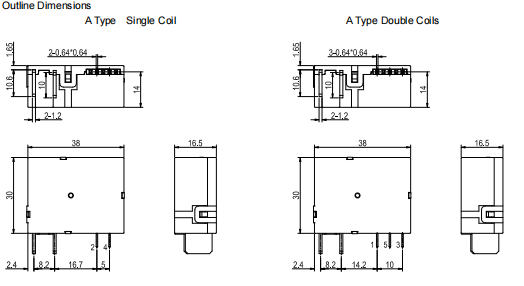

Conception compacte : taille compacte de 38,0 x 30,0 x 16,5 mm, facile à installer automatiquement

Conformité environnementale : produit écologique conforme à RoHS

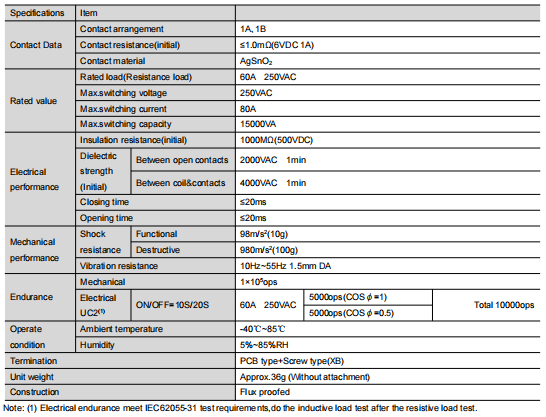

Points saillants des paramètres techniques

Caractéristiques électriques

Résistance de contact : ≤1,0 mΩ (valeur initiale)

Résistance d'isolation : 1 000 MΩ (500 VDC)

Résistance à la tension : 2000VAC (1 minute)

Temps de commutation : ≤20 ms (fermer/déconnecter)

Adaptation environnementale

Température de fonctionnement : -40 ℃ ~ 85 ℃, large plage de température

Plage d'humidité : 5 % ~ 85 % HR

Résistance aux vibrations : 10 Hz ~ 55 Hz, amplitude de 1,5 mm

Résistance aux chocs : fonctionnel 98 m/s² (10 g), destructeur 980 m/s² (100 g)

Configurations polyvalentes

Le FH23L provides flexible configuration options to meet the needs of different applications:

Options de types de bobines

Version Single Coil : gain de place, câblage simplifié

Version Dual Coil : contrôle indépendant de l’ouverture et de la fermeture, fonctionnement plus fiable

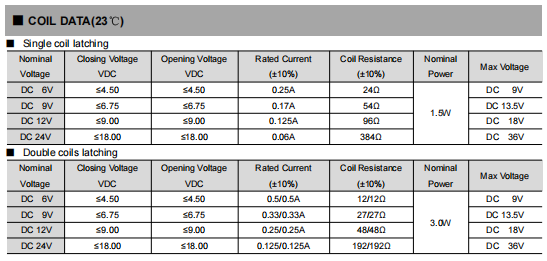

Spécification de tension

Prend en charge une variété de tensions CC : 6 V/9 V/12 V/24 V, chaque spécification de tension fournit des paramètres détaillés de tension de blocage/libération.

Accessoires en option

Des accessoires externes tels que des shunts et transformateurs manganèse-cuivre sont disponibles selon les exigences des clients

Scénarios d'application typiques

Système de comptage intelligent : contrôle précis, fonctionnement à faible consommation d'énergie

Nouveaux équipements énergétiques : onduleurs solaires, système de contrôle de l’énergie éolienne

Appareil de commutation composite : commutation de circuit haute fiabilité

Système de maison intelligente : montage sur rail DIN, gain de place

Recommandations d'installation et d'utilisation

La tension de conduite recommandée est de 1 à 1,5 fois la tension nominale

Largeur d'impulsion ≥50 ms, éviter une mise sous tension prolongée (plus de 1 minute)

Le soudage par points est recommandé pour les bornes de charge, évitez le brasage par refusion ou le brasage à la vague.

Confirmer l'état des relais avant utilisation et réinitialiser si nécessaire

Service personnalisé

Le FH23L prend en charge la personnalisation personnalisée, y compris le matériau de contact, le type de montage sur PCB, la configuration de la bobine, etc. Notre équipe d'ingénierie peut vous fournir une assistance et des solutions techniques professionnelles.

Contactez-nous dès aujourd'hui pour la configuration optimale des relais électriques à verrouillage FH23L, fournissant des solutions de commutation fiables pour votre compteur intelligent et vos nouveaux projets énergétiques !

Le FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
